干机械设计的，十个有八个一开始小瞧底座。多少项目主机设计得花团锦簇，最后栽在这块铁疙瘩上。本文整理了我十年设计生涯里见过的真坑、用过的实招，给做机械设计的同行做个参考，都是能直接用的经验。
被忽略的载荷特性：底座不是随便一块铁
很多人对底座的认知还停留在「压重稳机器」，画个方块，钻几个孔，觉得完事了。说实话，真不是这么回事。
底座要扛的力分两种，静载荷和动载荷。静载荷就是设备本身的重量，算起来简单，按GB/T 50017-2017钢结构设计规范算压应力，留个三倍安全系数基本不会错。难的是动载荷。

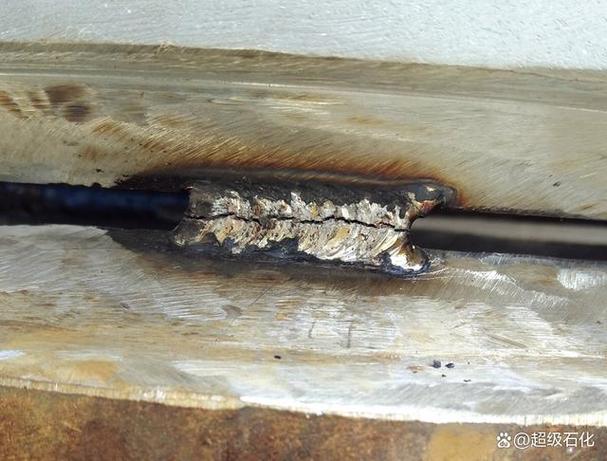

去年我们给长三角一家汽配厂做的160吨冲压机底座，客户为了省成本，要求我们按经验降15%的重量，当时拍胸脯说出问题自己担，结果试生产第三个月，底座侧梁焊缝直接开裂，侧边裂了两毫米宽的缝，整条线停了一周，赔了不少钱。
动载荷最大的坑就是共振。底座的一阶固有频率必须避开设备工作转速的±20%，这是我记了十年的铁规矩。
我刚工作第三年，给一台12000转的外圆磨床做底座，当时光算了强度，忘了做模态分析，算出来一阶固有频率刚好在11800转，正好落在共振禁区里。试机那天，一开机整台磨床跳得能往前面跑，吓得我们直接拉闸。最后没办法，在底座周围浇了一层五十公分厚的钢筋混凝土灌浆，花了八万多材料费才救回来，那个月的奖金全扣光，现在想起来还肉疼。
结构设计的权衡：刚度、重量和成本的三角博弈
很多人觉得底座越重越稳，为了刚度不惜堆料，最后成本涨得离谱，运输还成问题。其实底座设计追求的核心是比刚度，也就是单位重量的刚度，不是堆料能解决问题的。

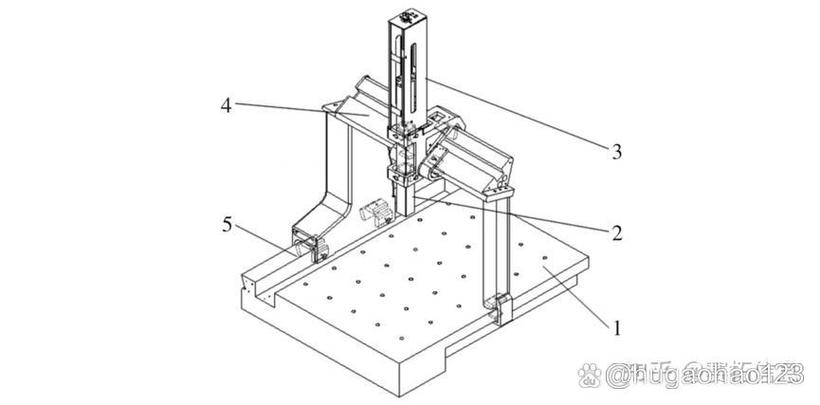

前年有个客户拿了一个12吨的三坐标检测设备底座找我们优化，原来的设计就是一块实心铸铁板，成本高得吓人，运输还要找特种车。我们用十字交叉肋板优化之后，重量降到7.8吨，动刚度反而提了18%，总成本直接降了26%，客户乐得直接给我们结了全款。
肋板设计有几个硬指标，我给你们列出来，直接用：肋板高度不小于壁厚的3倍，肋板间距控制在1.5~2倍壁厚之间，肋板的厚度取底座壁厚的0.6~0.8倍就够。别搞什么大厚度肋板，没用，还增加重量，这个是无数次试错试出来的。
不同工况选什么材料也有讲究。普通机床用灰铸铁HT200足够，精密检测设备、坐标镗床得用HT300甚至球墨铸铁，大型露天设备，直接用Q355焊接钢结构就行，比铸铁便宜一半，刚度还能做得更高，不用瞎追高端材料。
还有安装面，很多工厂要求整个支撑面全部加工，其实完全没必要。只加工地脚螺栓连接面和设备安装面就够，中间留1~2毫米的空隙，二次灌浆的时候填实，反而能增加阻尼，减振效果比全加工好得多，还省了加工费，一举两得。
安装工艺的细节：最后一公里的隐形坑
设计对了，工艺错了，照样完蛋。我见过太多设计完美的底座，栽在施工环节。
第一个坑就是地脚螺栓预紧。很多工地都是工人拿风炮随便拧，预紧力要么不够，要么拧过劲把螺栓扯断了，用不了半年就出问题。按GB/T 16939-2016的要求，M24以上的地脚螺栓，必须用液压扭矩扳手分级预紧，对角均匀受力，预紧力要符合设计要求，这个步骤真不能省，省了就是给后面埋雷。
第二个坑就是灌浆。很多工程队图便宜，用普通水泥砂浆灌，不出三年肯定沉降，精度直接飞了。现在行业通用的要求，就是用无收缩高强度灌浆料，标号不低于C40，底座调平之后24小时之内必须完成二次灌浆，不能放个三五天再灌，温度变形都出来了，调平白做。
沿海或者高腐蚀环境，还要做防腐。钢结构底座别只刷油漆，必须做热浸锌，不然海风带着盐雾，三年就能锈穿肋板，我见过一个码头输送线的底座，五年就锈断了主梁，整线塌了，亏了几百万，一开始就是省了热浸锌的几千块钱。
精密设备的底座，别忘了时效。焊接底座必须做振动时效，消除内应力，铸铁底座最好做半年以上的自然时效，赶工期也要做人工时效，不然放个一年半载，内应力释放出来，底座变形，精度直接废了，前面的钱全白花。
干机械这行，越干越敬畏基础。底座就是整个设备的根，根扎不稳，上面的主机设计得再精巧，都是空中楼阁。这些经验都是踩坑踩出来的，记下来，能少赔点钱，少扣点奖金。
