机械设计中被低估的核心:支承座的设计避坑与落地要点

很多机械设计工程师做方案的时候,总把精力花在主轴、传动这些核心部件上,转头就把支承座当成随便画的附属零件。实际上,绝大多数旋转、往复运动机构的失效,根源都在这个不起眼的铁疙瘩上。整理了十几年工程里踩过的坑、验证过的设计逻辑,给做设计的朋友做参考。

别拿附件当配角:支承座的核心价值

说实话,刚入行那会我也觉得,支承座不就是给轴承、转轴找个固定位置的铁坨子吗?画的时候按轴承孔尺寸掏个洞,四周加几块筋板,导出加工图纸完事。直到十年前那次事故。南方某水泥厂的辊压机,安装试运行第三个月,主传动侧支承座断了。整条线停摆。停了三天。亏了八十多万。老板脸绿得像刚摘的青草。

后来拆下来看,断口就在筋板和底座的焊缝处,整整齐齐裂透。原来设计的时候,设计员只算了支承座的静强度,满足1.5倍的安全系数就完事,完全没考虑辊压机工作时的交变冲击载荷,更没算整体刚度。

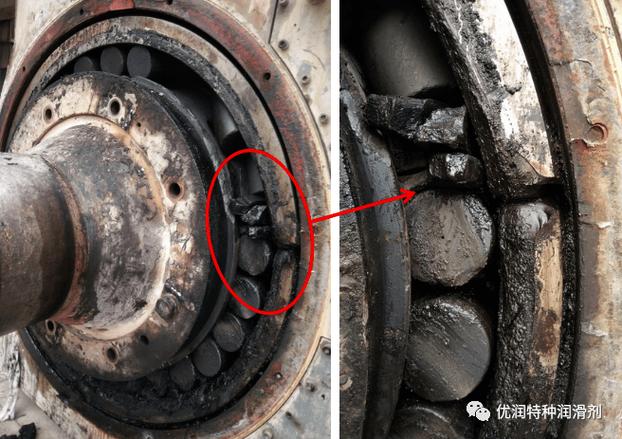

辊压机主传动支承座断裂实物图
辊压机主传动支承座断裂实物图

90%的支承座失效都来自刚度不足,而非强度不够。这个结论是我踩了无数坑才摸出来的,记住比什么都强。支承座的作用,绝不是固定位置那么简单。它要给运动部件提供稳定的基准,要吸收震动,要传递载荷,还要承受常年累月的交变应力。哪怕差个几丝的变形,都会导致轴系不对中,轴承寿命掉一半,甚至直接磨断轴。

不过话说回来,要是受力情况简单,比如普通输送线的从动轴支承座,随便画也不会出事,对吧?但只要是带冲击、带载荷变动的核心位置,半毛钱都不能省。

设计选型里的隐形坑,个个都能让你返工

说几个我亲眼见过或者自己踩过的坑,都是血的教训。第一个坑,材料瞎省钱。我之前见过一个项目,把设计要求的Q355B低合金高强度钢换成了Q235,就为了省两千块材料费。项目用到北方露天矿山,冬天零下二十多度,设备开机不到一周,支承座直接裂成两块。Q235的低温冲击韧性本来就差,受力大了脆裂是迟早的事。要是批量生产,还能选球墨铸铁,QT450-10的减振性能比钢材好,价格还便宜,适合做定型产品的支承座,这个我试过很多次,靠谱。

第二个坑,只算强度不算刚度,更不做模态分析。我去年碰到一个振动筛的案子,用户说支承座三个月断一次,换了好几次材料都没用。我拿模型算了一下,支承座的固有频率刚好和振动筛的工作频率重合,共振放大了四倍的应力,不断才怪。

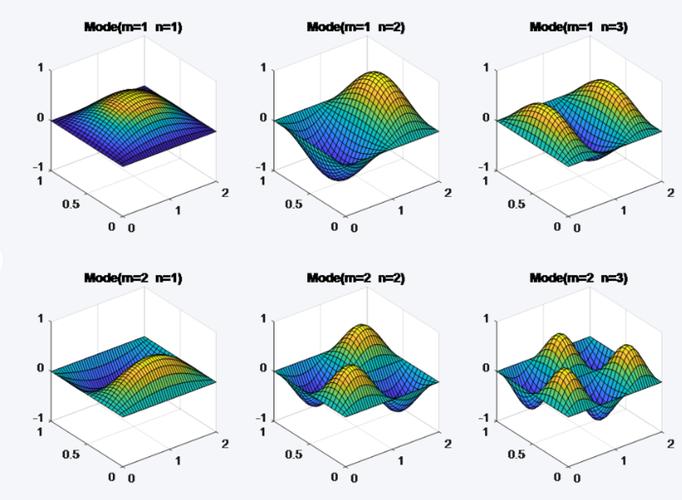

支承座模态分析固有频率云图
支承座模态分析固有频率云图

改的时候,把筋板的布置改了,厚度加了6mm,把固有频率提到了工作频率的1.5倍以上,用到现在快两年了,一点裂纹都没有。按照行业通用的要求,支承座的固有频率必须避开工作频率的±20%范围,这个是硬杠杠,别抱着侥幸心理省这一步计算。

第三个坑,安装基准的公差留错。很多人画支承座的安装面,觉得反正都是栓接,公差放大点没事,加工好做。我有个徒弟之前干过这事,把定位面的公差从H7放大到H9,结果装上去之后,间隙大了0.1mm,设备运行三个月,支承座窜动,把轴颈磨废了,重新换轴花了十几万。定位基准的公差必须符合GB/T 1800.1的要求,过松过紧都不行,该多少就是多少。

验证过的落地设计逻辑,拿来就能用

验证过的落地设计逻辑,拿来就能用
验证过的落地设计逻辑,拿来就能用

我现在做支承座设计,基本不会出问题,就是摸出了固定的步骤,不用瞎试。先理清楚所有载荷,静载荷、动载荷、冲击载荷、安装预紧力,一个都不能落。别上来就画三维,先把载荷算对。

然后,先算刚度,再算强度。刚度要求是支承座最大变形量不能超过轴承游隙的1/10,这个经验公式很好用,大部分情况都不会错。焊接结构的支承座,下料的时候一定要留加工余量,焊接完必须做去应力退火,不然残余应力会慢慢让它变形开裂,别嫌麻烦,我见过太多没做去应力的,用了一两年慢慢裂了,找不到原因。

要是螺栓固定,预紧力一定要按照GB/T 16939的要求计算,别凭经验拧,拧松了会窜,拧过了会断,都不对。还有筋板的布置,别乱加,一定要顺着受力方向加,横加斜加都不如顺着主受力方向加效果好,还能省料,一举两得。

支承座这东西,说简单也简单,说复杂也复杂,核心就是别把它当配角。你对它不上心,它迟早给你捅大娄子。多花半小时算个刚度,做个模态,比出了问题再返工省钱多了。对吧?
