摘要：很多有一定基础的机械设计师，对安全系数的理解还停留在「抄老图、堆数值」的阶段，要么选太小出安全事故，要么选太大造成成本浪费。本文结合十多年工程设计经验，聊聊安全系数背后的逻辑和常见踩坑经验，给中级工程师参考。
安全系数到底是什么？不是拍脑袋的数字
很多人张嘴就说，安全系数就是材料强度除以工作应力，剩下的交给经验。其实不对。
安全系数的本质是对工程中所有不确定性的量化补偿。从行业通用定义来说，就是极限应力与工作应力的比值，这个定义从材料力学一直到现行的GB/T 3811-2008《起重机设计规范》、GB/T 50017-2017《钢结构设计标准》里都是统一的。
不同工况下的基准值其实早就定死了，比如静载下钢材屈服安全系数，一般取1.1~1.5；交变载荷下转轴的疲劳安全系数，一般取1.5~2.5；起重机构的吊钩安全系数，规范要求不低于4。
我早年见过一个刚转设计的同事，怕出问题，把10吨吊钩的安全系数选到8，算下来吊钩重量超了35%，整体吊臂重量跟着涨，竞标报价比对手高了12%，直接出局。可惜不可惜？
选对安全系数的核心：把不确定性拆开来算
说实话，大部分人选安全系数都是抄老图纸，老图选2我选2，老图选1.5我选1.5，从来不想背后的原因。真要选对，得把所有影响的不确定因素拆开来，一个个算裕度，不能重复加，也不能漏。
哪些因素要考虑？首先是材料性能的离散性。比如你买的Q355B钢板，标准要求屈服强度不低于355MPa，实际进厂检测平均能到380MPa，但你不能按380算，得给离散性留裕度，这个裕度大概是0.1~0.2，加在安全系数里。
然后是载荷的不确定性。你设计一个皮带输送机的托辊，额定载荷是1吨，会不会现场工人乱堆料？会不会突然卡辊产生冲击载荷？这部分的裕度就得额外加，冲击工况一般要多留0.3~0.5。
还有计算模型的误差。你用材料力学的简化公式算转轴的弯曲应力，和高精度有限元分析出来的结果，差10%~15%太正常了，这部分误差也得留出来。
还有腐蚀、磨损、老化的预留。你设计矿山用的输送销轴，每天磨损10丝，用五年就要磨掉5mm，这部分的厚度预留本来就是单独算的，要是你算强度的时候又多加一倍安全系数，那不就是重复裕度，白白浪费成本？
前年我们改一个矿用振动筛的横梁，原来的老设计静载安全系数选到3，结果用不到两年就断了。拆开来一看，原来设计的时候根本没算疲劳安全系数，交变载荷下横梁的疲劳安全系数才0.9，当然断。后来我们重新算，把疲劳安全系数调到1.7，静载安全系数调到1.4，整体重量降了12%，成本降了8%，用到现在四年多了，一点问题都没有。
那些踩过的坑：安全系数的常见误区
这么多年，见过太多项目栽在安全系数上，不是选小了，反而是选不对。
第一个误区就是，安全系数越大越安全。刚才说的成本重量问题是小事，有时候还会直接出安全事故。我见过一个压力容器厂，设计安全阀弹簧的时候，怕弹簧断把安全系数选到3，结果弹簧刚度太大，起跳压力比设计值高了20%，本来该1.5MPa起跳，结果到1.8MPa都没动，最后罐体超压变形，差点出人命。
第二个误区，只算静强度安全系数，忘了特殊工况的影响。我刚工作第五年，碰过一个项目，设计北方户外露天煤矿的桥吊拉杆，当时算出来静载安全系数1.8，符合规范要求，就出厂了。结果第一年冬天，零下32度，断了一根拉杆，赔了近百万，懊恼了好多年。后来才想明白，低温下Q235的冲击韧性直接降到常温的三分之一，脆断的风险陡增，这种工况下，安全系数必须比常温提0.3~0.5，还得换低温冲击合格的材料，这个血的教训，到现在都记得。

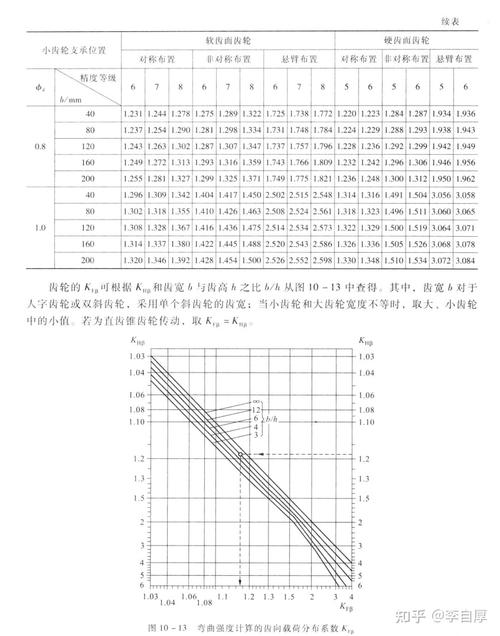

第三个误区，系统内各零件安全系数不匹配。整个机械系统的安全，是由最弱的那个零件决定的。你设计一台减速器，轴的安全系数选到3，齿轮的安全系数才1.2，那坏肯定先坏齿轮，轴那么多裕度不就是白白浪费成本？
不过话说回来，易损件和安全件是例外，比如输送系统的安全销，故意把安全系数做的比主机低，过载了先断销，保护整台设备，这是故意的设计权衡，另说。
安全系数，说穿了就是工程师在风险、成本、性能之间找平衡的工具。没有放之四海而皆准的数字，也不是越大越优秀。你摸清楚手里项目的所有不确定因素，选出来刚好够的那个数，就是最好的安全系数。别忘了查对应行业的规范，基准值都给你列好了，在此基础上调整就行，别自己瞎拍脑袋。
