摘要：很多中级机械工程师做设计时只验算强度，忽略弯曲刚度，最终导致产品精度超标、寿命不足。本文结合实际工程案例，讲清弯曲刚度的核心逻辑，分享计算和优化的实用经验，避开常见设计坑。
上个月帮兄弟单位改一台龙门铣床的横梁设计，拆了旧样机拿到应变片的变形数据，我差点骂出来。
差了快30%。
强度倒是够，放了五年都没断，可精度半年掉了两个丝，客户直接索赔几百万，老板脸都绿了。
很多做了三五年设计的朋友，都栽过这个坑——眼里只有强度，觉得只要不会断就万事大吉，根本没把弯曲刚度当回事。
别拿强度验算当刚度验算，这完全是两码事
强度解决的是“会不会断”的问题，刚度解决的是“弯多少”的问题。对机床、注塑机、工业机器人这类对精度要求高的设备来说，弯多了，精度直接没了，哪怕你永远不会断，这设备也是废品。
从定义上来说，弯曲刚度D=EI，E是材料的弹性模量，I是截面的惯性矩。两个参数共同决定了弯曲抵抗变形的能力。很多人有个误区，觉得提高刚度就是换高强度材料，其实大错特错。普通碳钢的弹性模量是206GPa，钛合金是110GPa左右，铝合金才70GPa，你把碳钢换成钛合金，E反而降了，想要刚度不变，I就得翻倍，成本直接飞上天。
上次见个设计师，为了提高机器人手臂的刚度，直接把碳钢换成碳纤维，成本翻了12倍，结果刚度只提高了不到30%。其实把实心截面改成空腹截面，惯性矩能翻三倍，成本还降一半，效果好得多。
按照我国GB/T 19401-2017《机床 精度检验通则》的要求，龙门铣床横梁在自重和额定载荷下的挠度，不能超过横梁跨度的1/8000。我之前看那个不合格的设计，强度验算留了一倍余量，刚度算都没算，最后挠度是1/3000，直接超了快三倍，能不出事吗？
工程实际中怎么算弯曲刚度，别硬套教科书公式

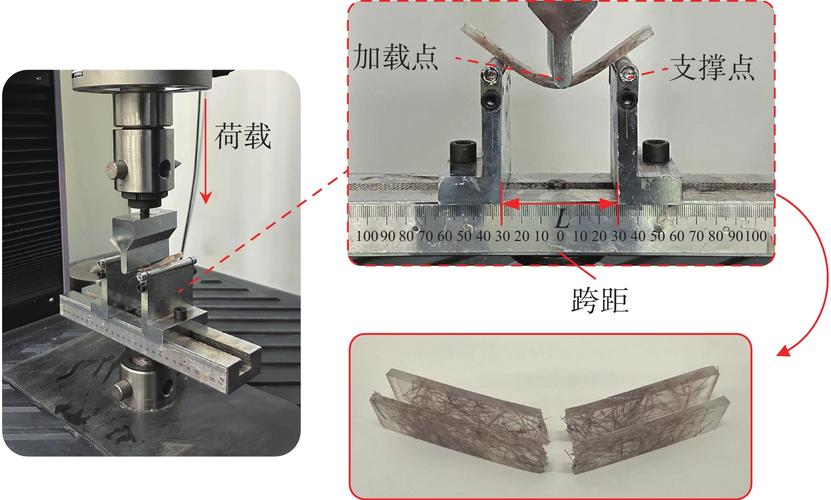

教科书上给的都是理想模型：简支梁，均布载荷，算出来挠度直接套公式。说实话，实际工程里你能碰到几个这么理想的情况？
就说注塑机的四根拉杆吧，你说它是什么约束？一端锁在定模板上，另一端靠螺母调模预紧，中间还要跟着动模板来回动，承受注塑压力的偏载，教科书里根本找不到一模一样的模型。很多人做设计，直接套简支梁公式，算出来刚度刚好合格，样机做出来偏弯两毫米，注塑出来的产品飞边大到修都修不住。
现在大家都用有限元软件算，这点确实方便，但我见过太多人，约束一加错，结果直接错到姥姥家。前年审一张大型压力机的工作台图纸，设计师把工作台底面的滑动支撑全加成了固定约束，算出来最大挠度才0.12mm，实际做出来试压变形0.45mm，超了近三倍，重新下料改结构花了四十多万，太心疼。
算弯曲刚度的核心，从来不是套公式，而是找准两个东西：第一，实际工况的约束和载荷，滑动就是滑动，铰支就是铰支，别乱加固定约束；第二，挠度的允许值，不同行业有不同的规矩，传动轴允许挠度一般是(0.0001~0.0005)L，L是支撑跨度，机床滑动导轨是(0.0002~0.0005)L，记牢这些数，别自己瞎拍板。
提高弯曲刚度的实用技巧，全是踩坑踩出来的
说几个我用了十几年的技巧，比堆材料有用一百倍。
第一，改截面形状，永远比换材料效率高。挠度和截面惯性矩I成反比，和跨度L的三次方成正比——这个关系一定要刻在脑子里。同样重量的材料，做成空心薄壁截面，I比实心截面大好几倍，弯曲刚度直接上去，重量还降了，何乐而不为？
第二，合理加肋，别乱加。很多人喜欢满截面加肋，看起来结实，其实浪费材料还没用。肋要顺着弯曲变形的方向加，也就是顺着弯曲拉压应力的方向，同样重量的肋，顺弯加纵肋，比横加肋的刚度提高三倍以上。
第三，缩短支撑跨度，效果出奇的好。刚才说了，挠度和跨度三次方成正比，你把跨度缩短10%，挠度就能降27%，成本几乎没增加，比加材料划算太多。我之前改一台输送机的主梁，原来支撑间距5米，把支撑往中间挪了30公分，跨度变成4.4米，挠度直接降了三分之一，一分钱没多花，问题解决了。
还有一个老工程师的绝活，就是预变形补偿。比如龙门横梁，自重作用下肯定中间向下弯，那加工的时候故意把横梁刨成中间向上拱的预拱度，装配之后自重一压，刚好变成平的，这个方法用了上百年了，比把横梁做厚十几公分轻一半，成本低太多。
不过话说回来，也不是刚度越大越好。刚度太大，结构没有一点缓冲，遇到冲击载荷的时候，应力直接集中在局部，反而容易断。比如挖掘机的动臂，你做的刚硬无比，遇到大石头撞击，直接裂给你看，留一点合理的变形量，能吸收冲击，寿命反而更长。
做设计这么多年，最深的感受就是，强度是底线，刚度是体验。很多设备卖出去口碑不好，不是坏得快，是用起来不准，不好用，根源多半就是弯曲刚度没做对。多去车间摸一摸样机，测一测实际变形，别窝在办公室对着理想模型套公式，就够了。
