对流换热:工程师最容易踩坑的设计细节

不少做热设计的中级工程师,都会默认对流换热是”已经学透了的基础知识点”,套公式出图完事,结果样机出来温升不对,到处救火。我做了十几年机械热设计,踩过的坑比不少年轻人做过的项目都多,今天就把实际工程里的干货掏出来,全是能直接用的经验。

你真的读懂牛顿冷却公式了吗

牛顿冷却公式Φ = hAΔT,三岁做热设计的都能背。

真的对吗?

说实话,公式本身绝对没错,坑全在对流换热系数h的取值上。去年一个刚转热设计的小伙子找我,说他做的动力电池水冷方案,温升超了快15度,查来查去不知道问题在哪。我一看他的h,直接取了手册里强制对流的经验值100W/(m²·K),就完事了。

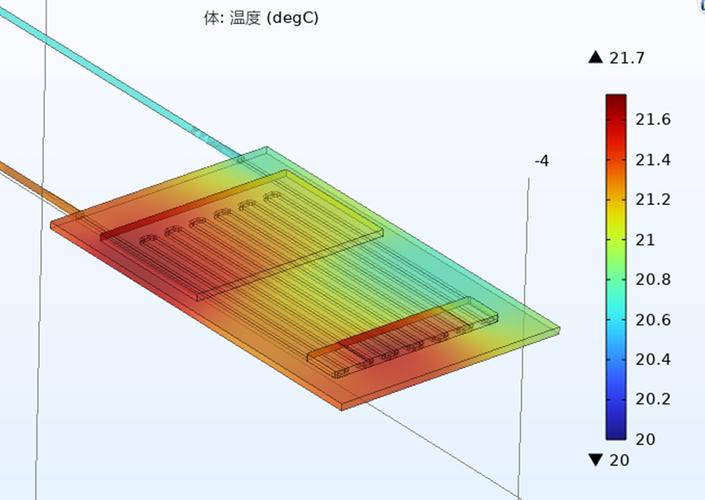

动力电池水冷板对流换热流场温度云图
动力电池水冷板对流换热流场温度云图

h根本就不是常数啊!h是一个和流动状态、流体属性、换热面几何强相关的导出量,从来没有通用的经验值能直接套。很多人学传热的时候,只记住了公式,忘了努塞尔数的物理意义:Nu = hL/λ,本质就是对流换热强度和纯导热强度的比值,流场变了,Nu变了,h自然也变了。

层流和紊流的h能差出一个数量级。流道堵一点,流速掉一半,h能掉30%以上。就那个动力电池的案子,我们重新用管内紊流的Dittus-Boelter公式算了h,取出来实际只有57W/(m²·K),差不多差了快一倍,温升可不就超了嘛。改了流道直径,重新算,样机一次就过了。

工程设计里看不见的隐形权衡

说完了h取值的坑,再说说设计时候的取舍,这都是书本上没讲透的东西。

我见过太多做电机散热设计的,为了提高对流换热量,拼命加散热片数量。100mm见方的电机外壳,硬生生塞了四十多片铝散热片,看起来换热面积翻了三倍,结果呢?散热片之间的间距太小,空气流不过去,流速掉了一半多,h掉的比面积涨的还多,总换热量反而比24片的设计低了18%。白白多花了材料钱,重量还超了。

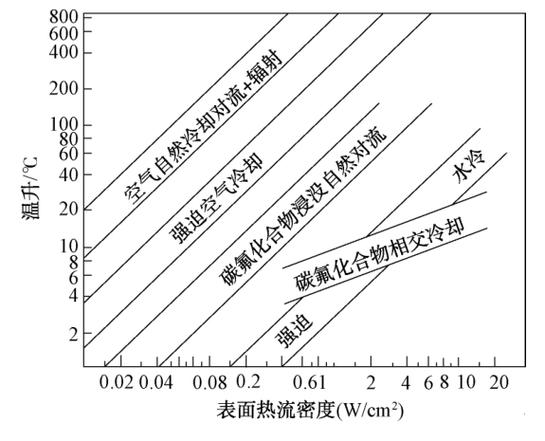

电机外壳不同散热片密度对流换热温升对比图
电机外壳不同散热片密度对流换热温升对比图

这就是典型的只看一个变量,忘了整个系统的变化。对流换热的核心是“对流”,没有流动,再大的面积也白搭。这个平衡怎么找?强制风冷的散热片,间距最小不能低于来流边界层厚度的两倍,自然对流不能低于三倍,这个经验公式用了十几年,没出过错。

还有一个坑,流道的直角拐弯。很多设计为了省空间,流道全走直角拐,看起来结构紧凑,实际上流动在拐弯处会发生分离,出来一个大滞流涡,不仅换热效率掉20%以上,流动阻力还涨了一倍,泵功耗得多,整机效率跟着降。说实话,改个R角真的不费什么事,R大于流道水力直径的1/5,就能解决90%以上的流动分离问题,成本一点没加,性能涨一大截。

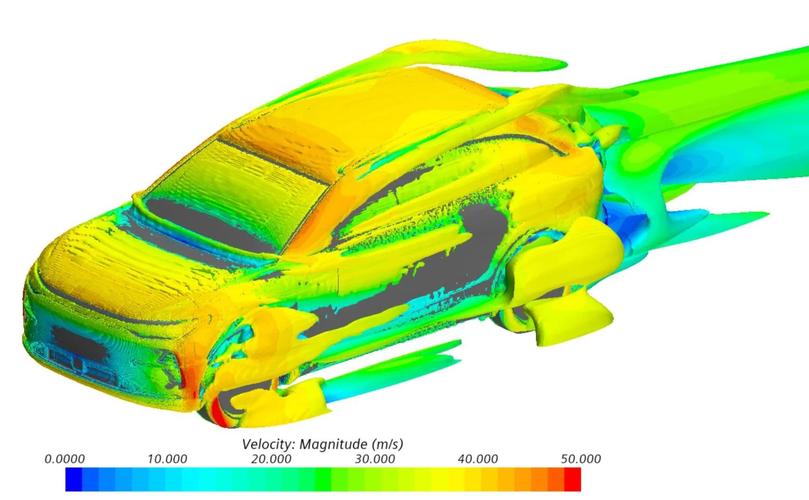

初步设计怎么快速估算,不用动辄跑CFD

初步设计怎么快速估算,不用动辄跑CFD
初步设计怎么快速估算,不用动辄跑CFD

现在很多年轻工程师,毛病就是上来就建模型跑CFD,一个初步方案算两三天,其实完全没必要。大部分初步设计阶段,用准则公式估算足够了,快得很,半小时就能出结果。

举个例子,横掠换热管的强制对流,行业通用的朗道尔特公式:Nu = C Re^n Pr^0.37 (Pr/Prw)^0.25,Re在1~10^5区间,C取0.683,n取0.466,直接代入算就能得到准度足够的h,误差不会超过15%,对于初步选型完全够了。管内流动的话,用Dittus-Boelter公式,紊流区间误差也不到10%。

不过话说回来,公式估算也有要注意的点,很多人忽略壁面粗糙度的影响。对于紊流流动,适当提高壁面粗糙度,能破坏底层的层流边界层,h能提高10%左右,当然流动阻力也会涨5%~8%,如果你的系统泵功或者风机功率还有余量,这就是一个不用改结构就能提升换热的小技巧。我上次做一个新能源汽车的水冷板,换热刚好差7%达标,我们把流道蚀刻的粗糙度从Ra0.8改成Ra6.3,啥结构都没改,测试直接过了,省了几十万开模改模的钱。

什么时候跑CFD?结构复杂,多流道干扰,或者需要精确优化局部温度分布的时候再跑,前期估算够了,省下来的时间多做两个方案不香吗?

对流换热,说穿了就是流体带走过热的过程,很多人把它想复杂,上来就堆公式堆仿真,忘了最基本的物理逻辑。多盯着实际的流动状态,多测实际的温升数据,比死套公式靠谱多了。
