上周整理往届学生的作业U盘，翻到三年前那份占了8个G的计算文件，还是忍不住想笑。
课堂上翻船的那次作业
那年带高年级的机械设计课程设计，题目是电动叉车护顶架的风阻优化，要求把风阻系数降10%以上。有个学生基础好，软件玩得溜，刚开课一周就把模型建完了。我去看的时候，吓一跳，整个护顶架的外流场，他画了快两千万个网格，说越密越准。
让他跑，算了整整三天三夜，笔记本风扇就没停过。结果出来，发散了，连收敛解都没拿到。他拍着桌子跟我吐槽软件垃圾，说肯定是学校授权不行。

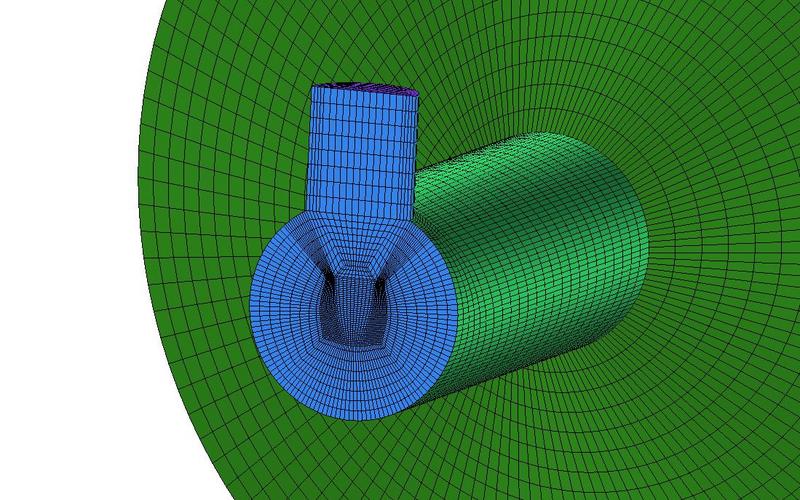

机械设计CFD学生错误网格划分结果
我点开他的工程文件一看，网格局部质量差到负数，加密区域全堆在不对的地方，本该细化的迎风面边缘网格粗得能跑马，不重要的尾部空区域倒是塞得满满当当。
说实话，这不是个例。刚学计算流体力学的学生，十个里有七个会犯这个错：把工具精度当成了能力展示，觉得网格画得越多、模型选得越复杂，就越厉害。到最后，算力花了，时间没了，问题还没解决。
我问那个学生，你知道工程上对叉车风阻计算的误差要求是多少吗？他愣了，说不知道，老师你没说。
你看，卡点从来都不是不会画网格，不会调模型。是从一开始就没搞懂，我们学这个，到底是为了什么。
改了三次的教学逻辑
最早我开这门课，跟很多老教程一样，先推一个礼拜N-S方程，再讲网格类型，再讲湍流模型，最后教软件操作。一学期下来，学生考完试，拿到题还是不知道从哪下手。
后来我把整个顺序翻了过来。第一节课不碰公式，不开软件，先甩问题：给你一个护顶架，要优化风阻，你手里只有一台游戏本，两周时间，你第一步做什么？
机械设计叉车外流场CFD计算云图
大部分人还是说，建模型画网格。错。第一步要先想，你要的结果是什么，能接受的误差是多少，你有多少算力可以用。
我把原来占三分之一课时的方程推导砍了一半，只要求搞懂不同项对结果的影响：什么时候可以忽略粘性，什么时候必须考虑湍流，哪些地方的结果对整体设计影响不大，可以粗化网格。把工程取舍这四个字，放在所有技巧前面教。
不过话说回来，砍推导不是不要求懂原理。我见过太多只会点软件按钮的学生，算出来分离点偏了十毫米都看不出来，拿着云图就敢往设计报告里放。原理还是要懂，但不用把所有精力都耗在逐行推公式上——那是流体专业的事，我们机械设计，要的是用这个工具解决我们的结构问题。
上次那个翻船的学生，后来按照我给的思路，重新划分了网格，总网格量不到两百万，选了最常用的k-epsilon模型，一天就算出了收敛解，最后风阻系数降了14%，刚好达标。他说，原来省了七个多G的空间，结果还对了，早这么想不就完了。
被漏掉的最关键一步
被漏掉的最关键一步
教了这么多年，我发现大部分学生最容易漏掉的，就是网格无关性验证。
算完结果，拿到云图，一看风阻系数0.32，就直接用了。从来不会想着，我把网格加密一倍，再算一遍，看结果变了多少。如果加密之后结果变化在你允许的误差范围内，那你的网格才是够用的。要是变化超过5%，说明网格太粗，结果不准。
很多人觉得这一步浪费时间，没必要。我就给他们讲我刚工作那会的事：那时候做一个风机导流罩优化，我为了快，用了粗网格，算出来压力损失比实际小了20%，做出来样件吹风洞，不合格，重新改，耽误了整整一个月的项目周期，挨了一顿骂。
真的坑。这一步省十分钟，后面可能补十个小时都补不回来。
还有一个误区，很多人觉得计算流体力学能搞定一切，不用做实验了。不对啊，我们做机械设计，CFD本质是筛方案的工具——原来你要做十个样件挨个吹风洞，现在用CFD把十个筛到三个，再做实验，省了几十万的开模费和时间，这才是它的价值。它不是来替代实验的，是来帮你省钱省时间的。
上周有个毕业三年的学生回来找我吃饭，说现在在一家无人机公司做壳体设计，部门里新人都喜欢画巨细的网格，算一个方案要两三天，他用我教的，先定误差，再分区域画网格，做完网格无关性验证，一天出一个方案，准确率比同事还高，领导挺赏识。
听了这话，比我自己发论文还开心。毕竟我们教工具，最后教的还是怎么干活，怎么解决真问题。炫技这事，到了工程上，没人在乎。
对吧？
