上周改课程设计的装配图，撞见一个特别典型的错。一个小组做手持脉冲激光焊接机，算完结构强度，算完功率预算，连人机工程的握把弧度都调了三遍，交上来的模型，发热核心直接贴了阻燃塑料外壳。
第一次改图，全是想当然的错
我把模型旋转半分钟，指给组长看：这一块激光增益模块，峰值功率1200W，工作十秒，你知道表面能升到多少吗？他愣了愣，说我查了教材，总发热量不大啊，散得出去。哦，总发热量不大，那是平均，瞬时热积累呢？你用的是脉冲工作模式，十秒内热量根本来不及散出去，全堆在核心那一块，塑料耐温才100度，用三次就软变形，样机做了也是白做。
去年也有个组踩过一模一样的坑。样机出来第一次测试，连续打三个焊点，握把前端就变形歪了，激光偏出焦点，半个月的活全废了。
学生的共性问题几乎一模一样：热管理是大功率设备、动力电池才要考虑的事，我们做小体积手持设备，凑活就行，不用花太多功夫。教材上举的例子全是大型工控柜、新能源汽车电池包，哪有小机械的例子？久而久之，大家都觉得这是附带项，不是核心设计点。

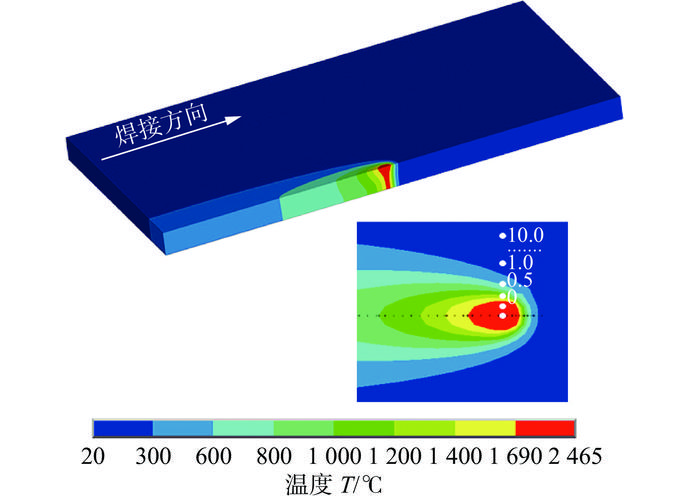

手持激光焊接机热源壳体温度云图
说起来也不能全怪学生。我们以前上课，总把热设计放在最后一章，讲完结构强度讲完传动，最后抽两节课讲一下导热公式、散热片面积计算，考完试谁还记得。学生自然觉得这是边角料，不用当回事。
改到第三次，才摸到取舍的门道
第一次改，学生的动作特别标准：直接给核心加了一块10mm厚的铝散热片，面积还拉满了整个背部。改完拿给我看，我让他称一下总重，哦，原来要求整机控制在1.5kg以内，加完散热片直接干到2.9kg，手持用十分钟胳膊就酸得抬不起来，根本不符合要求。
我没给方案，让他们去实验室拆那台报废的点阵医美手持仪，一样的脉冲工况，一样要求轻，看看人家怎么做的。
拆完回来学生都哦了。人家没做大散热片，也没加微型风扇，就在核心旁边贴了一块小小的相变储热块。说白了，就是利用材料相变的时候能存大量热的特性，把十秒工作周期里产生的热量先存起来，等停机休息的半分钟再慢慢散出去，不用一直扛着。
热管理不是把温度压得越低越好，是刚好满足工况要求就行。这句话是学生自己总结出来的，我听了都觉得比我讲得好。
改完之后，他们用仿真算了下，核心周围的峰值温度刚好降到81度，比塑料耐温低了快20度，留够了余量，储热块才120g，总重控制在1.4kg，刚好卡在要求以内。
手持脉冲设备相变储热块装配图
其实我自己做项目的时候也踩过这个坑，刚入行的时候做一个户外便携检测设备，上来就给CPU加了个大铝散热，最后重量超了，不得不推翻重改，花了整整一周调方案。那时候就知道了，设计就是取舍，热设计最能体现这一点。
记在教研本上的几个真问题
记在教研本上的几个真问题
这次改图之后，我把几个点直接抄进了教研本，下次上课直接改内容，不能再按着老教案走了。
第一个，先定工况，再画结构，永远别最后补热设计。说实话，以前我不怎么强调顺序，跟着教材来，结构讲完再讲热，学生自然就把热设计放在最后，补出来的方案全是畸形的，要么太重要么太贵。现在开课第一份任务书，就让学生先写清楚：每天工作多久，每次工作多久停一次，允许最高温升多少，安装位置有没有通风空间，先把这些写清楚，再动手画第一个零件。
第二个，别上来就堆料。很多学生做设计，张口就是加风扇、加水冷、加全铝壳体，好像热管理就是堆散热材料。其实完全不是，你工况不对，堆再多料也没用。一天累计工作不到一小时的便携设备，相变储热比主动散热划算一万倍，成本低，还不会有风扇积灰噪音的问题，重量还轻。合适的，才是对的。
不过话说回来，也不能怪学生。我们平时布置的练习题，全是给定散热功率，给定允许温升，让你算散热面积，都是标准答案，哪有让你自己选方案的？设计哪来的标准答案啊，全是看你要什么不要什么。
还有个误区，很多学生觉得热管理是热能专业的事，我们机械设计只要留好位置就行。不对啊，你把三个发热零件全挤在握把最前端，通风没有，空间不够，就算热工专业来算，也出不来好方案。我们机械设计做热管理，核心根本不是算传热系数，那玩意仿真软件一秒出结果，核心是零件排布、方案选择，是在重量成本和温度之间找平衡。
改完这三次图，我最大的感受是，教设计不该是教公式，是教怎么解决真问题。热管理不是考卷上的一道计算题，是你做每个设计都要放在前面考虑的取舍，你放过它，它最后一定坑你。
