去年我接手一个减速器箱体的轻量化任务。原设计重达120公斤，铸造出来像砣铁疙瘩。领导说：减到80以下。我用了拓扑优化软件，载荷工况设了6种，约束好体积比50%。软件跑了一夜，给我生成了一个奇形怪状的支架结构，中间还有几个空洞。应力云图一片蔚蓝，最大应力才45MPa，而材料屈服强度是235MPa。漂亮！可惜——我没法给它拔模，连最小的清角也铣不出来。跟铸造工程师一沟通，他直接甩给我一句：‘你去浇一炉试试？’

优化的“最优”是你想要的吗？

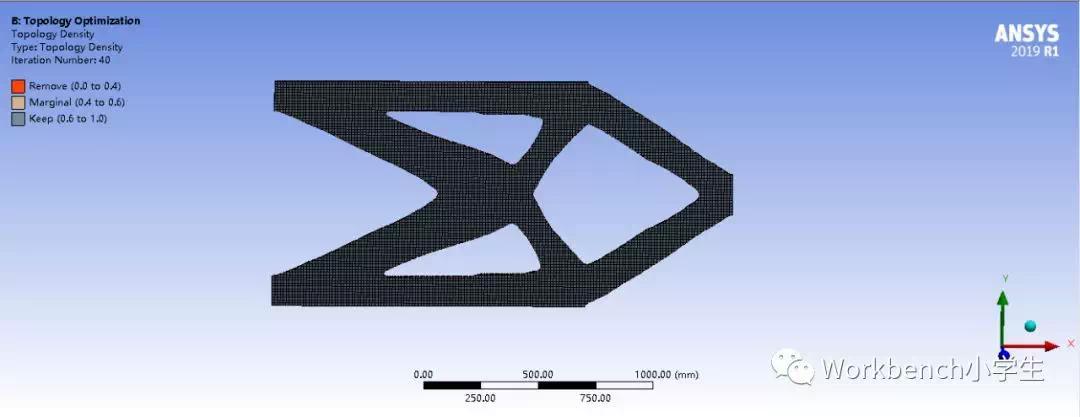

我见过太多工程师把优化当成黑箱。输入载荷、边界、目标，点求解，然后对着花花绿绿的云图点头。那不是设计，那是祈祷。悬臂梁要轻，设最小化质量，约束最大应力——它给你一个根部特厚、端部只剩皮筋的等强度梁。挺好，只要加载点永远没偏差。可现实呢？螺栓孔可能有0.2毫米的位置度误差，焊接变形会让力线跑偏，到时候皮筋那点材料直接屈服。所以多工况是必须的。载荷的极限组合、疲劳工况、甚至意外冲击，都得放进去。还有多目标：又要减重，又要提刚度，又要保频率。最傻的方案是加权和法：质量×0.3+柔度×0.7，权重拍拍脑袋就定，结果优化器把你的妥协也妥协了，拿出来的解儿戏似的。我后来学乖了，直接上NSGA-II多目标遗传，看帕累托前沿，自己挑。虽然慢，但心里有底。

有个案例让我至今后怕：优化医用CT机转盘，我只贪轻，刚度约束设得松泛。成品装上去，一开机，转盘晃得像地震，扫描图像全是伪影。最后只能返回去，在模态追踪下重新优化，只减了15%重量，但好歹没砸了招牌。

约束的艺术：别让软件钻了你的空子

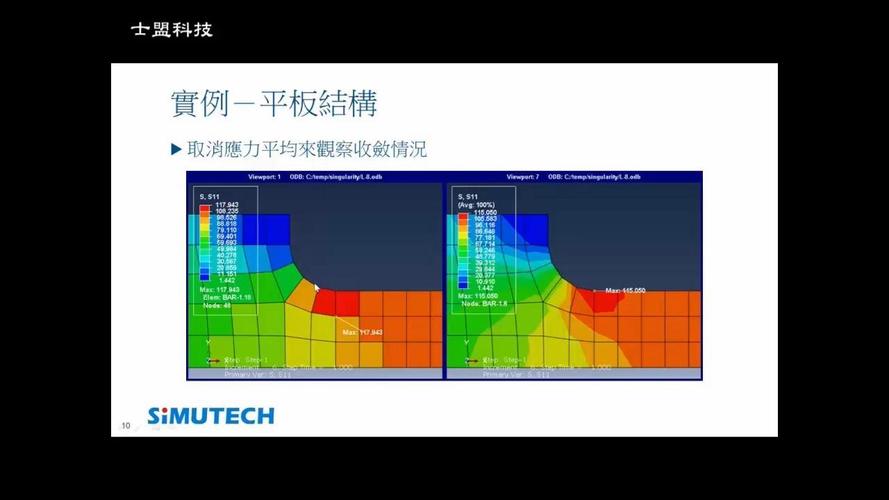

优化器就像个精明的学生，你定什么规则，它就跟你玩文字游戏，绝不多出一分力。比如应力约束，都知道von Mises应力不能超过屈服——但那是针对延性材料。铸铁呢？第一主应力过25MPa，咔嚓就裂。我在一个铸铁轴承座上栽过跟头，Mises应力云图全蓝，结果台架试验时，肋板根部沿拉应力方向裂得整整齐齐。现在我看铸铁件，必看最大主应力，必要时加格里菲斯准则。还有个经典陷阱：应力奇异。直角内角处，有限元的节点应力会无穷大——网格越密，应力越高。优化器一见，哎呀这里应力超标，赶紧堆材料。于是你得到一颗丑陋的“肿瘤”，白白增重。怎么治？要么给最小圆角约束，要么用子模型法算出真实应力，要么干脆让那儿空着，别让它参与优化。

对称约束也别乱用。我优化过一个往复压缩机连杆，想利用对称省计算。单边算出来均衡无比，可实际装配后，活塞销一侧受力大，另一侧小，对称结构反而导致单侧过载，微动磨损严重。后来痛定思痛，全模型，非对称边界，才搞定。

制造性验证：那最后的临门一脚

拓扑优化出来了，别急着发邮件庆祝。那东西八成没法直接制造。我一般要重构造型，花的时间比优化本身还长。拔模方向、最小壁厚、刀具路径，这些在优化时就要设成约束。但即使设了，OS出来的模型STL文件，导入CAD重建，仍然问题一堆。有次一个航空支架，减重35%，结果螺栓孔壁太薄——有限元里螺栓是rigid连接不看力，实际预紧力会把孔压溃。最后只能局部加厚，重量回弹了5%。工艺选择更是大坑。想用铸造，就得保证没有封闭内腔，要加清砂孔；想用铣削，要确保刀具伸得进去，R角足够大。增材制造倒是自由，但你得考虑支撑去除、粉末残留、表面粗糙度。我见过一个液压集成块，优化成血管般的复杂流道，3D打印出来，内部粉末没清干净，250bar高压一冲，粉末堵了阀芯，直接爆了。那不是一个惨字能概括的。

参数化尺寸优化：别让参数连环爆炸

也说说尺寸优化。现在参数化CAD驱动Excel，改个总长，一堆尺寸跟着变。看起来很酷，但公式里藏了多少逻辑？倒角R设为L/10，L从100变到50，R从10变5——可你的铸造工艺要求R最小8。优化时没设这个约束，软件算出来的结果，工艺师根本就不认。所以参数表里必须内嵌可行域检查，最好用设计探索软件，每次迭代都跑一下CAD重建，确认没有生成自相交烂面。我曾经因为一根筋的尺寸链接错误，优化结果导回CAD直接崩溃，全白干。机械优化这件事，说到底，不是求个漂亮的数学解。它是你和材料、和机床、和预算之间的持久战。再聪明的算法，也替代不了你摸过毛刺的手和听过异响的耳朵。把仿真当参考，把经验当指南，把车间的反馈当圣旨——这，大概就是我的自救指南吧。
