上个月车间调试新设备，传动系统异响，现场工程师脸都绿了。一共做了三套工装，没有一套能互换成套——全得靠老师傅拿锉刀一点一点修配。
这就是传统设计的死穴。
那个差点让我背锅的设计缺陷
其实吧，问题早就有苗头。设计评审时，我就指出过那个悬臂结构刚度不足，仿真应力云图一坨红。但项目催得急，领导说”先用着，后续优化”。嗯，后续就是无穷无尽的售后。
这种依靠手工修配来保证装配精度的做法，在小批量时还能应付，一上量就废了。那天半夜，我盯着那一堆报废的零件，突然想起以前读过一篇关于弹性平均的论文——用柔性元件来补偿制造误差。
等等，这不是什么新鲜东西，但怎么跟悬臂结构结合起来呢？
灵感乍现：双模干涉与过约束的魔法
双模干涉自适应过约束机构原理图
传统设计里，过约束是尽量避免的，因为超静定结构会产生装配应力。可反过来想，如果巧妙利用过约束，让多个柔性单元互相妥协，不就能自适应了吗？
我画了个草图：在悬臂根部增加两组正交弹性梁，形成类似平行四边形的位移放大机构。当装配平面有偏差时，弹性梁发生屈曲变形，自动补偿角度误差，同时各节点共担载荷——这不就是”自适应过约束”吗？
有点意思。但这玩意儿到底能不能算？
理论计算与仿真打脸的日常
打开MATLAB，拉出弹性力学公式。梁的挠曲方程：w = FL^3/(3EI) ，这是基础。但多个弹性单元耦合，边界条件非典型……算到凌晨两点，得出个初步的刚度矩阵。然后扔进ANSYS。

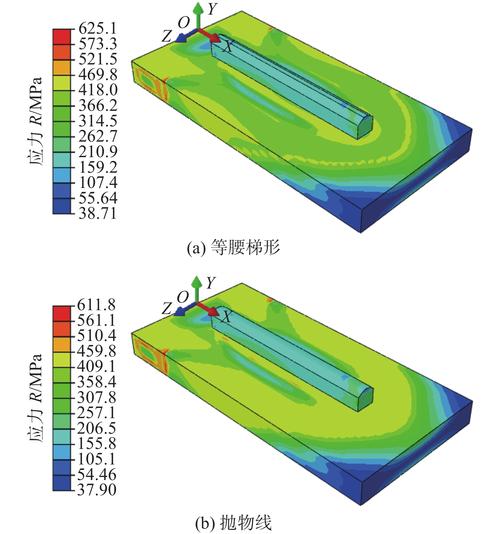

自适应过约束机构有限元分析应力云图
结果出来，最大应力点跟预期完全对不上！本来应该出现在弹性梁根部，实际上却在连接销轴孔周围集中了。唉，又得加倒角，改材料……
反复迭代了七八次吧，才找到一个平衡点：臂厚2.5mm，45#钢调质，过渡圆角R3，预拱量0.02mm。仿真显示，0.1mm的装配偏差能被完全吸收，残余应力低于屈服强度90%。
看起来挺美。
样机测试：震动与尖叫中的真相
样机测试：震动与尖叫中的真相
真正的考验来了。第一版样机装上去，空载运行还算安静，一加载，刺耳的尖叫声就出来了。我以为是齿轮啮合问题，其实不是……是过约束机构在交变载荷下发生了高频颤振。
用振动传感器一测，480Hz的峰值，正好是第三阶模态。糟糕。这就是仿真没考虑到的动态响应。只能返工——在弹性梁间加入阻尼层，采用丁腈橡胶O型圈预压，硬是把振幅降到了可接受范围。
这个坑踩得值，以后再也不敢只依赖静力学分析了。
落地：从图纸到量产的最后一公里
设计冻结后，工艺又跳出来喊：这个弹性梁加工变形大，表面粗糙度难保证。线切割吧，成本太高；冲压吧，回弹控制不住。最后妥协，采用慢走丝割一修三，单件成本多了八毛，但换来的是Cpk达到1.33。
还有热处理，薄壁件淬火变形简直玄学，必须用专用夹具加压回火。我都亲自盯过炉子。
现在，这套机构已经稳定生产一年多了，装配效率提升70%，几乎不需要修配。回想起来，整个创新过程就是不断被现实毒打，然后从物理学本质找解药。
所以啊，机械创新不是灵光一闪，是在理论和现实的裂缝中反复撕扯，最后扒出一线生机。共勉。
