气压传动设计实战：从踩坑到得心应手

搞了十几年非标自动化，气动系统早就烂熟于心？可别这么想。去年一个项目，差点因为一个单向节流阀的安装方向，让整条产线趴窝三天。说起来都是泪……但这也促使我重新梳理气压传动那些看似基础、实则要命的设计细节。本文不扯虚的，直接聊聊我踩过的坑、算过的账，以及一些书上不写的经验。希望对正在与气缸、阀岛打交道的你，有点启发。

早年刚接触气动，总觉得它简单粗糙——无非是空压机泵出气、三联件过滤、阀控制、缸执行。对吧？后来被现实狠狠教育了。气压传动，说到底是能量传递与控制的工程，它怕水、怕压降、怕堵，还得时刻关注速度刚度与缓冲。那些不起眼的辅件，常常是成败的关键。

选型：气缸出力真的够吗？不，是太够了

常常见到新人——甚至有些老手——选气缸时，直接拿理论推力去套负载。比方说，需要推动100kg的滑台，算出来0.5MPa气压下，缸径50mm推力约980N，刚好够，就用50缸。结果呢？爬行、走走停停。负载率这个概念，你一定要刻在脑子里。水平运动一般取0.6~0.7，垂直负载可能要到0.5以下。也就是说，50缸推100kg垂直提升？纯粹找死。我通常再加一档缸径，留足余量。成本增加有限，可靠性却翻倍。还有速度——高速运动时，实际出力会因为背压和管路阻力下降，查样本里的压力-速度曲线比死套公式靠谱得多。对了，千万别信那些简化图表，一定要拿到供应商的详细选型软件，模拟实际工况。有一次我用某日系品牌小缸径高速往返，计算通过，但实际速度就是上不去，最后发现是阀的Cv值选小了，导致充排气时间不够。这些交互影响，教科书不会教你。

接着说说导向。不少设计把气缸直接当导向元件用，尤其在垂直升降时，侧向力稍微大一点，几个月后活塞杆就漏气。真要这么干，必须加外部导向，比如直线轴承或直线导轨。我吃过亏，一台码垛机，为省空间用了无杆缸，径向受力没处理好，半年换了三次密封圈。拆下来的缸体内壁一道道划痕，惨不忍睹。

管路与气源：压降绝对是隐形成本杀手

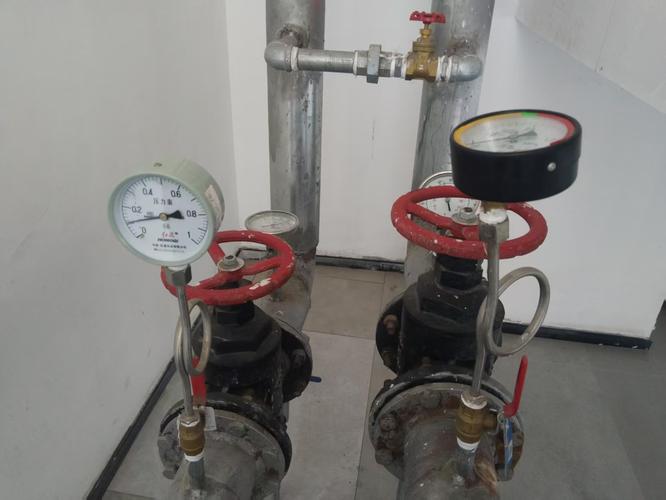

好多次去现场诊断，气缸动作没力，用户第一反应是换大缸径。我一测进气口压力，0.4MPa都不到，而空压机出口明明0.7。压降吃到哪去了？长距离管路、过多接头、管径偏细，三联件滤芯堵塞、油雾器不滴油……都是元凶。一个简单的判断方法：在气缸入口接压力表，全速运行时看动态压降。如果低于设定压力10%以上，必须整改管路。我见过最离谱的，百来米车间，主管用1/2英寸，支管用6mm，末端气缸几乎动作不了。

气源干燥洁净，更是老生常谈却极难做到。冷凝水混着污油，进入阀芯间隙能让你噩梦连连。曾经一套系统，阀岛隔三差五卡死，拆开清洗，里面全是棕黑色油泥。原来空压机后只有简易滤水，连冷干机都没配。后来加了冷干机和精密过滤器，并坚持每天给储气罐手动排水（加自动排水器是正道），故障率直线下降。这里提醒下，要不要加油雾器？现代气动元件多采用无给油滑阀，加了油反而可能造成阀动作不良。除非执行元件明确需要，否则别乱加。

缓冲与噪声：别让气缸把自己撞散架

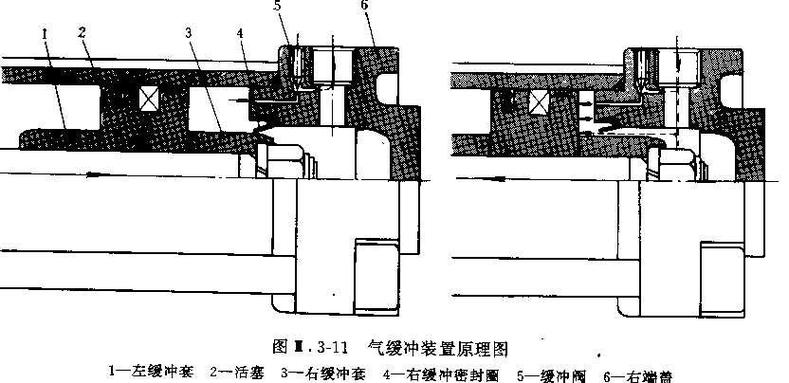

高速重载下，气缸的冲击能量会通过机械硬限位传递给结构，导致连接件松动、传感器移位。内置缓冲垫往往不够，需要外加液压缓冲器或设计外部限位。有次一台冲压送料机，气缸行程200mm，1秒完成，末端撞击声像打铁。我们一开始只加了个橡胶垫，一个月就碎裂。后来计算动能，选择合适的液压缓冲器，问题解决。缓冲器选型涉及一个公式：E = 1/2mv²（动能），但还要考虑侧向力和附加系数，具体看供应商手册。这个别偷懒，算一算能省很多售后电话。

噪声问题也值得一谈。气缸排气噪声，尤其是集中排气口，不装消声器能烦死操作工。而且背压会稍微影响速度，所以消声器流动阻力要匹配排气量。选那种铜烧结或塑料纤维的，定期清理，别等堵了再换——堵了排气背压升高，气缸速度变慢你还得查半天电路，冤枉。

最后扯点省钱经。气动系统设计时，尽量在阀岛附近设置气罐，减少峰值流量压力。集中供气比单台压缩机节能。多工况切换，考虑用比例阀或无级调节，避免简单粗暴的两位五通走天下。一些低压设备，比如吸盘、吹气，完全可以单独用小流量减压阀，别跟大缸抢气。

回归设计本质，气压传动是功能、成本、可靠性的平衡。别迷恋高大上的电缸，普通位置控制，气动足够。但把简单的东西做稳定，才是最见功底的。

说到底，多跑现场，多摸油泥，多听异响。没经历过气缸“气喘”的工程师，可能还不是真正的工程师。
