干液压这行，你要是只抱着大学课本上那点东西，上机第一天就得傻眼。流量、压力、功率，公式背得滚瓜烂熟，一算一个不吱声——实际系统效率能差出30%去。更别提那些噪声、发热、泄漏的破事。这篇文章不打算跟你讲什么是帕斯卡原理，咱们聊聊那些真正让你在车间里掉头发的设计细节。
流量、压力、功率，你真的算对了吗？
上学时我们都算过：P = p × Q / 600，对吧？p 用 MPa，Q 用 L/min，得出来千瓦数，再除以个效率 η，搞定。可实际呢？上周我还遇到一个小系统，理论功率需求5.2 kW，配了个5.5 kW电机，结果一上负载就过载跳闸。一测，好家伙，溢流阀压根没完全关闭，白白浪费了近10 L/min的油，压力还顶得死死的——那多出来的功率全变成热量了。后来把溢流阀弹簧重新调定，加上换了根先导控制油管，电流才降下来。所以算功率时，千万别只盯着执行器，你得把液压回路里所有可能的节流、背压、内泄都摸清楚。还有那个总效率 η，手册上写柱塞泵能达到0.9，可那是额定工况！一旦你让泵在低速高压下硬扛，容积效率可能连0.8都保不住。更坑的是，如果用的是定量泵+溢流阀的简单节流调速，负载敏感？不存在的，大部分高压油都从溢流阀回家了，系统总效率能低到0.6以下。这时候你再按0.85选电机，不跳闸才怪。
油温的影响也不能小瞧。冬天冷启动，液压油黏度大几千，吸油管里的真空度能直接把泵吸空，那噪声跟飞机起飞似的。等到夏天油温飙到70°C，黏度又掉到十几，泄漏量呼呼上涨，执行器动作慢得像老牛。所以算功率的时候，温度范围必须考虑进去，特别是移动设备，野外作业温差大着呢。
选泵如选妃：齿轮泵、叶片泵、柱塞泵，到底翻谁的牌子？

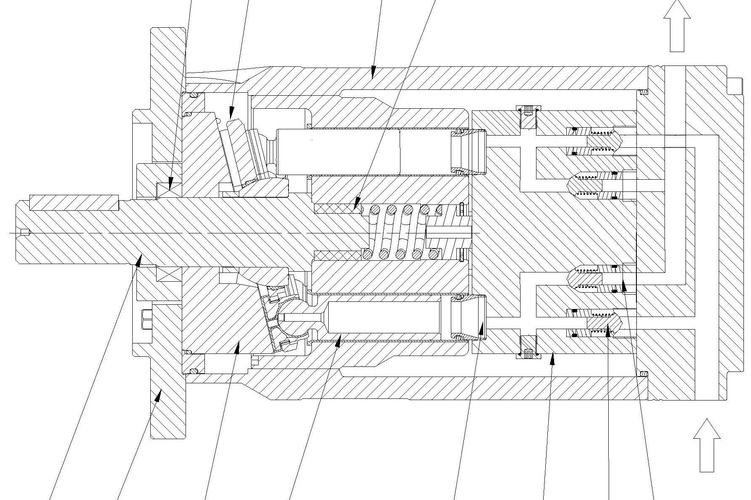

刚入行那会儿，我最爱用齿轮泵——便宜、皮实，几十块钱一公斤的压力。可没俩月就后悔了。噪声，那个尖啸声，在封闭的液压站里能把人逼疯。去找厂家，人家两手一摊：齿轮泵嘛，就这样。后来换成了内啮合齿轮泵，好了一丢丢，但流量脉动还是大，带得管路跟着抖。再后来遇上个精密的同步系统，咬牙切齿上了柱塞泵，钱花得肉疼，但那份平稳是真香。不过，柱塞泵这玩意娇贵得很，吃不得半点儿脏东西。记得有次调试新设备，才运转了不到二十小时，泵体就发出金属摩擦声，拆开一看，配流盘上划了一道深沟——油液清洁度没达标，系统冲洗时偷懒没换滤芯，直接报废了一台新泵。从那以后，我心里的优先级就变了：不是什么系统都配得上柱塞泵，得先掂量掂量自己的过滤和油液管理水平。
叶片泵呢？它像个中庸的选择，噪声比齿轮泵低，耐脏能力比柱塞泵强一点儿，但压力上不去，做个中低压的辅助回路还行，主回路用起来总觉着憋屈。选型时的纠结啊，其实就是跟自己的预算和可靠性要求打仗——你想省泵的钱，就得在散热和降噪上多花工夫，整体成本一算，可能还贵了。
油液清洁度：比设计本身更重要的事

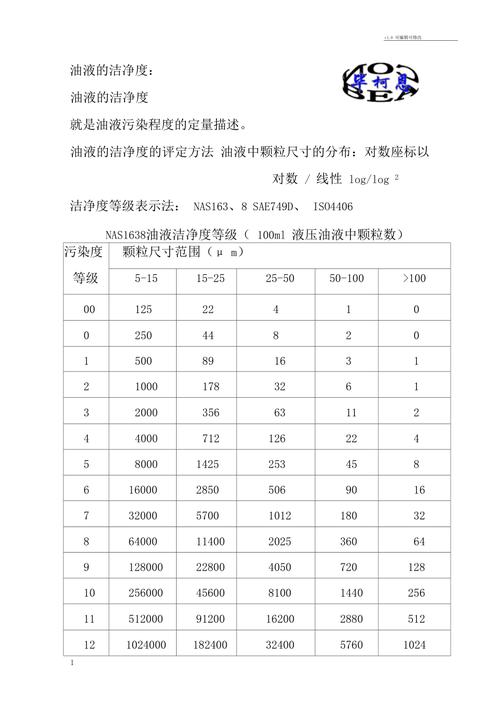

不管你把系统设计得多巧妙，阀选得多精密，只要油脏了，一切都白搭。这不是危言耸听。我统计过我们车间近三年的液压故障，七成以上跟油液污染有直接或间接关系。伺服阀的先导级，间隙就几个微米，一粒肉眼看不见的铁屑就能把它卡死，然后整个闭环控制乱成一锅粥。每次客户跟我抱怨比例阀不好用，我的第一个问题永远是：你上次换滤芯是什么时候？八成答案都超过规定周期一倍以上。NAS 1638或者ISO 4406的清洁度等级，真不能只写在技术协议里当摆设。高压系统（>21 MPa）至少得控制在NAS 7级以内，有比例伺服的话最好到NA S5级。滤芯的β值也要讲究，β₁₀≥200是底线，意味着10微米颗粒捕获率超过99.5%，别用那种标注 β₁₀=2 的破滤纸糊弄。还有，油箱呼吸口得带空气滤清器，维修时别敞着油箱就干活，这些细节比任何CAD图都关键。
阀块与管路：看不见的压降和发热陷阱
很多设计者把精力全放在原理图上，阀选进口的，管路画得横平竖直，可一到现场就发现油液滚烫。拿红外测温枪一扫——阀块表面的温度比油泵出口还高！问题往往出在阀块内部流道的设计上。我早年设计过一个集成块，当时只考虑布局紧凑，几股油路交叉时用了细长的直角转弯，结果过油流速超过8 m/s，局部压降硬生生吃掉了2 bar多。那点压降乘上流量，就是几百瓦的额外发热，连续工作几小时，油温就报警了。后来老老实实按推荐流速来：吸油管0.5~1.5 m/s，压力管3~6 m/s（高压短距离可到8），回油管1.5~2.5 m/s。阀块里的流道也尽量做大，转弯半径别小于通径的2倍，实在避不开就用斜孔交汇，千万别用90度拧节。发热这东西，公式算起来简单：ΔP × Q / 600 ≈ kW，但实际流场复杂得鬼一样，在没有CFD确认的情况下，尽量留出20%的流速裕量，不然你就要不停跟热交换器打交道了。
管路的振动也烦人。钢管直连，没有一段软管吸收脉动，时间久了管夹全松脱，接头微裂纹漏油。这种慢性的毛病最难查，今天紧了，明天又松，后来才发现是共振。加个消振器或者改改管路支撑的位置，搞定。所以说，液压设计前期的压降校核和振动预估，能让你少在售后上挠头。
好了，就唠叨这么多。液压这玩意，说难也不难，说简单那是骗人。记住，公式是死的，系统是活的，多去车间闻闻液压油的味道，比看十本手册有用。下次再聊别的。
