那天课间，我正抱着教案往办公室走。学生攥着A0图纸追出来，汗都滴到图上了。
他按照教材给的中等载荷齿轮修形公式，算出来0.02mm的齿顶修缘量，特意跟车间师傅强调一定要做，结果试机的时候噪音比没修的样件大了快8分贝，装配师傅追着他问是不是尺寸算错了。
第一次被学生问住的课间
我当时第一反应，修形还能出问题？不就是消除边缘啮合么？翻了他的计算书，模数没错，中心距没错，精度等级也对。回到办公室翻出刚工作那会，厂里老师傅给我的旧笔记本，纸都黄了，边边角角写满了批注，才看到一行歪歪扭扭的字：修形是补误差，不是加精度，别啥误差都往修形里堆。
哦，原来问题出在这。这个学生做的是小型输送机的减速器，箱体孔同轴度他留了IT7，比要求的精度还高一级，轴的刚度也够，本来就没多少安装带来的偏载，他硬把加工误差、安装误差、受载变形全都加起来算了修形量，多削掉的那几十微米，硬生生变成了啮合间隙，高速转起来不抖才怪。

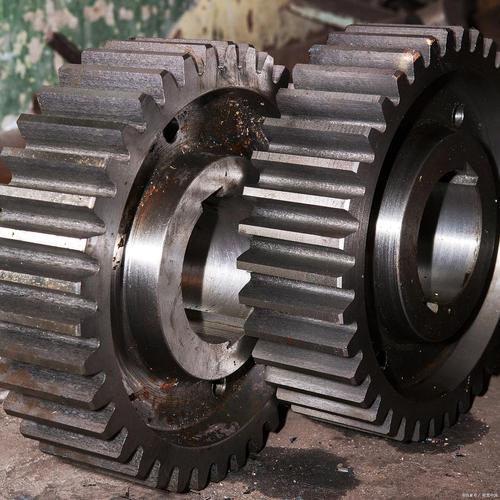

减速器直齿轮齿顶修形磨损对比图
那天之后我才反应过来，我们教齿轮修形，教了分类教了公式，就是没教什么时候不用修。学生脑子里刻了个印象：做齿轮设计，必须加一步修形，不然就是不完整。这不扯么？
该修哪里，从来不是公式说了算
说实话，我刚工作那会也犯过一模一样的错。那年给某厂做变速箱齿轮，我照着手册给所有齿宽超过100mm的齿轮都加了鼓形修形，觉得做了总比没做好，结果试制出来，轴向窜动比设计值大了一倍，台架试验没过。
后来所里的老工程师带我拆了箱体看，原来我们选的箱体加工精度比要求高了两个等级，安装倾斜偏差不到千分之一，根本不需要鼓形修形，我修出来的鼓形肚子，反而给齿轮留了轴向窜动的空间，可不就出问题了。
从那之后我才懂，所有修形的参数，本质都是对已有误差的补偿。你轴刚度不够，受载会弯，齿向偏载，那做齿向修形，把弯掉的部分提前削掉，刚好贴合。你齿轮受载之后齿廓会弹性变形，进入啮合的时候顶到对方齿根，那修一下齿顶，消除啮合干涉。如果你的刚度够，精度够，装配也没问题，修形就是画蛇添足。

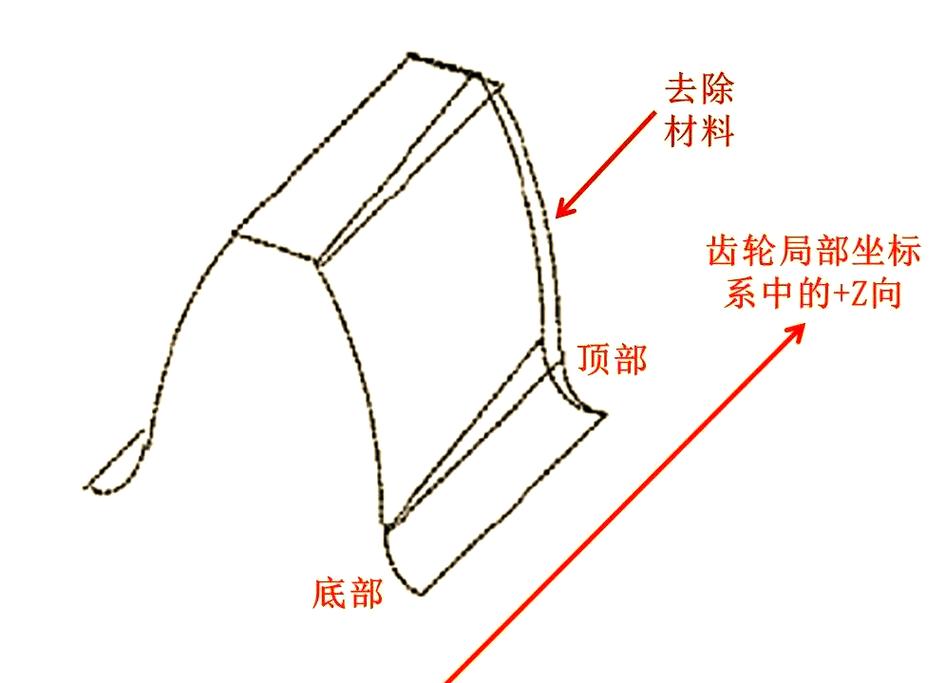

齿轮偏载啮合鼓形修形效果示意图
很多学生上来就能把修形的分类背的滚瓜烂熟：齿廓修形分修缘修根，齿向修形分鼓形修形和端部修薄，讲的头头是道，一到自己做设计，就只会对着公式套，从来不想想我为什么要修这个地方。
不过话说回来，真到该修的时候，半毫米都不能少。之前跟轧钢厂合作过一个重载齿轮轴，齿宽八百多毫米，轴受载之后挠度快0.1mm，不修形的话，载荷全堆在齿的两端，不到三个月就磨断了。做了线性齿向修形之后，载荷均匀铺开，用了三年多拆开来检查，磨损量还不到0.02mm。
教学里我改了这一条规则
教学里我改了这一条规则
卡了三个月这个问题之后，我把课程设计的要求改了。以前要求所有学生必须在设计里加入齿轮修形步骤，现在改成了：你必须说清楚，你修或者不修，理由是什么。
以前上课先讲定义分类公式，现在第一节课先拿两个失效齿轮的照片给学生看：一个是没修形，偏载磨坏了齿根，一个是过度修形，齿面提前点蚀。让他们自己猜，两个齿轮为什么坏。
不再要求学生期末考试背修形量的计算公式，反而要求设计题里必须写出来，你的传动有哪些误差需要补偿，哪类修形能解决，不能解决的话你换什么方案。
上次课程设计，有个学生做小型服务机器人的关节谐波齿轮，他说柔性齿轮本身是薄壁件，加工的时候走刀已经补偿了热处理变形，装配的时候是过盈压入发生器，同轴度足够，所以不需要额外修形，保留原始齿廓就可以。放在三年前，我肯定会因为他没做修形扣分，现在我直接给了优秀。
他搞懂了齿轮修形到底是干嘛的，不是设计流程里必须凑的一步，是解决问题的手段。
很多小功率、低转速的传动，本来成本就卡的死，提高一点加工精度比你修形划算多了，也靠谱多了。犯不着为了凑“优化设计”的名头，硬加一道修形工序，平白增加成本，还容易出问题。
做设计跟写教案一样，都是缺啥补啥，不能为了流程完整，瞎往里塞东西。对吧？
