上周刚帮项目组擦完屁股——一套三十万的液压阀组，因为密封漏液压油返厂，拆开来一看，问题出在哪？一块两块钱的平垫圈。
太多工程师做设计，永远把注意力放在主轴、箱体、电机这些大零件上，垫圈？随手从标准库拖一个，能填上间隙就行。可实际上，超过三成的小批量机械故障，根源都在这个不起眼的小零件上。
摘要：本文整理了十余年机械设计一线攒下的垫圈选型经验、踩坑记录，覆盖受力计算、工况选型、常见错误，供有基础的工程师参考，少走弯路。
别拿垫圈不当核心受力件
很多人对垫圈的认知还停留在「填间隙」「保护接触面」，实际上，垫圈直接影响整个螺栓连接的预紧力稳定性，这是连接可靠性的核心。

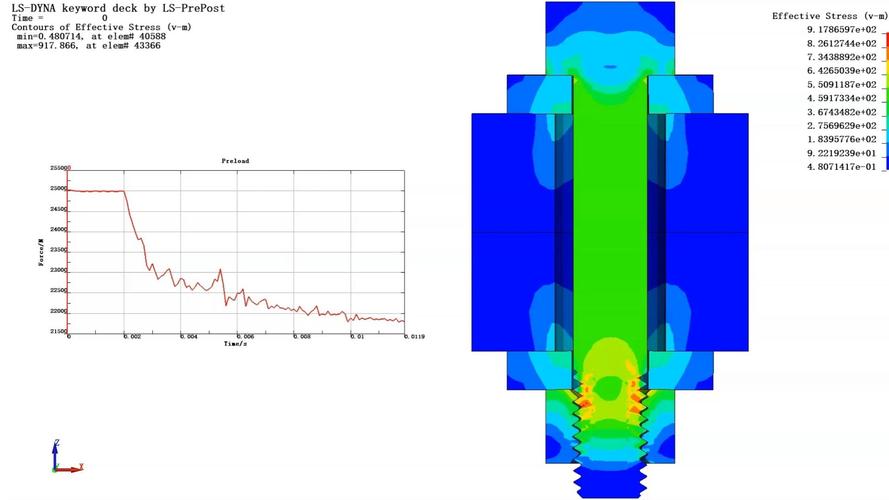

按国标GB/T 97.1-2002，平垫圈分200HV和300HV两个硬度等级，对应的适用场景天差地别。200HV是未淬硬的软垫圈，只能用在8.8级以下的普通螺栓连接，10.9级以上的高强度螺栓，必须配300HV级的淬硬垫圈，不然螺栓预紧后，软垫圈会被压溃，预紧力在短时间内会掉20%-40%。
前年给风电项目做偏航轴承连接，供应商图便宜，给几十万套连接都换了普通200HV垫圈，三个月后现场测预紧力，平均掉了38%，差点出重大事故。最后全拆换成GB/T 97.2的倒角型淬硬垫圈，才把问题解决，光拆装费就花了上百万，够买二十年的垫圈了。
还有个容易忽略的点：连接面粗糙度超过Ra6.3的时候，如果不装合适的平垫圈，预紧力离散度能超过30%。也就是说，同样扭矩拧的螺栓，有的预紧力够，有的只有要求的一半，时间长了肯定出问题。垫圈在这里的作用是分散螺栓压力，填平表面微观不平，这个作用真不是螺母能代替的。

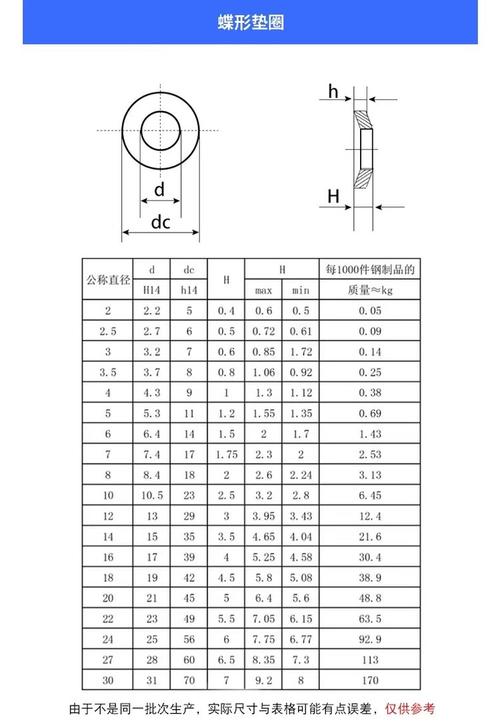

不同工况下的垫圈选型权衡
说实话，现在市面上垫圈种类几十种，没有万能款，全看工况权衡。
说防松，最多人问：弹簧垫圈到底能不能用？我可以说，所有有交变振动的工况，别用普通弹簧垫圈。早年我做矿山振动筛的连接，图方便全用了标准弹簧垫圈，三个月后巡检，三分之一的螺栓松了，还有十几个弹簧垫圈直接震断了。后来换成齿形锁紧垫圈，防松效果直接提了好几倍，用到现在五年了都没松过。
不过话说回来，也不是一棒子打死弹簧垫圈，静载荷、低预紧力、成本敏感的地方，用它没问题，对吧？毕竟便宜，一块钱能买好几十个。
再讲密封用垫圈，管道法兰的密封，很多人选错。温度超过200℃、压力超过PN16的工况，别用橡胶平垫，哪怕是丁腈橡胶氟橡胶，用不了一年就老化开裂漏介质。必须按HG/T 20610-2009选金属缠绕垫，凹凸法兰面一定要带内环，很多人图省钱漏选内环，密封面压不实，投用三个月就跑冒滴漏，白折腾。
还有很多年轻工程师不知道开口垫圈，设计快拆结构的时候，硬生生搞出一套复杂的滑块锁止结构，成本翻了十倍。其实需要经常拆装的轴端固定，用开口垫圈，掰开就能拿下来，换零件比拆螺母快十分钟，香得很。
那些你容易踩的隐形坑
我刚工作第一年踩过一个大坑，现在想起来还后怕。当时给海边码头做起吊机的连接螺栓，垫圈随手选了便宜的304不锈钢，不到两年，巡检的时候发现七个垫圈已经裂了，应力腐蚀开裂，海边氯离子含量高，304根本扛不住，必须用316L或者双相钢垫圈。那次整改花了几十万，还记了个小过，这个教训记到现在。
还有个常见错误，为了填间隙，随便叠好几个平垫圈。你猜怎么着？堆三个以上平垫圈，连接刚度会下降20%以上，预紧力大部分都耗在垫圈的弹性变形上了，用不了多久螺栓就松。正确做法是选对应厚度的加厚垫圈，别堆。
安装方向的坑也很多，齿形锁紧垫圈，齿必须对着被连接件，不是对着螺母，很多人装反，齿咬不住接触面，防松效果直接降到原来的十分之一都不到，跟没装一样。还有斜垫圈，用来补偿支撑面的倾斜，倾斜方向要对，装反了反而加大偏载，螺栓容易断。
还有标准乱用，很多供应商图方便，拿德标DIN125的平垫圈代替国标GB/T 97.1的，其实德标的内径比国标大0.1-0.2mm，M12以上的螺栓用了，配合间隙大，预紧的时候容易偏载，长期受力螺栓容易断。要是铰制孔螺栓连接，绝对不能乱换，这个细节，八成年轻工程师都不会注意。
机械设计就是这样，拼的就是细节。越大的项目，越容易栽在小零件上。
别嫌垫圈小，出了问题，它能让你半年的工作量全打水漂。多核对一次标准，多想一层工况，比什么都强。
