上周帮新来的同事改减速器输出轴的图，他把矩形花键选成了渐开线，承载能力差了三倍，差点批量出问题。 很多人觉得花键不就是带齿的轴吗？随便选个标准套进去就行。 呵，我当年第一次做传动设计的时候，也这么想，结果样件装配的时候，卡到砸都砸不进去，赔了两千多的加工费，肉疼。
摘要：本文分享机械设计领域花键设计、选型的一线工程经验，梳理不同类型花键的适用场景，整理了多个实际项目中踩过的设计坑，给有基础的机械工程师做落地参考。
你真的分清楚不同花键的应用场景了吗？

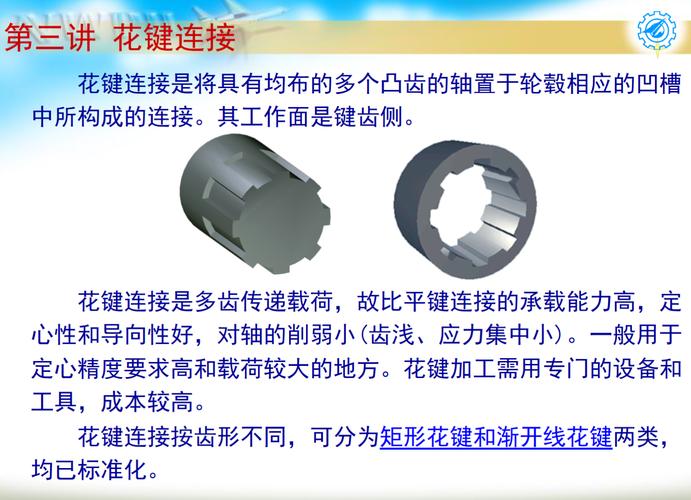

目前国内机械设计中常用的花键，一共三类，都有统一的国标，别自己瞎画非标，加工起来成本翻十倍都不止。
第一类是矩形花键，执行标准是 GB/T 1144-2001，现在统一用小径定心，旧标准里的大径定心早就淘汰了，别再往图纸上写。矩形花键的齿廓是直线，加工简单，定心精度高，适合中等载荷、需要高精度定心的场景，最常见的就是汽车变速箱的换挡滑套，国内几乎所有车企的换挡机构都用矩形花键。
第二类是渐开线花键，执行标准 GB/T 3478.1-2008，齿廓是渐开线，齿根厚，应力集中比矩形花键小很多，还能利用渐开线的特性自动定心，承载能力比同规格矩形花键高30%以上，适合重载、大转矩的传动场景，比如起重机械的卷筒传动轴、风电齿轮箱的主轴连接，大多用渐开线花键。
第三类是三角形花键，执行标准 GB/T 11043-2018，齿很浅，压力角大，一般只能承受轻载，大多用在直径小、只需要固定连接的调节机构里，比如光学仪器的微调轴、家电的调节传动轴，千万别拿它去承受大转矩，用不了三个月必断齿。
花键设计最容易错的几个参数细节
参数标注错了，选对了类型也白搭。我见过太多老工程师都在这翻车。
第一个坑就是定心方式。现在矩形花键强制要求小径定心，因为小径可以通过磨削保证精度，同轴度能控制在0.01mm以内，很多人抄老图纸，还标大径定心，加工出来配合间隙超差，传动晃得厉害，根本用不了。
第二个坑是强度计算，很多人抄公式都能抄错。花键的主要失效形式，静连接是齿面压溃，动连接是齿面磨损，所以核心是验算齿面压强，公式是：
p = 2T / (ψ z h g dm) ≤ [p]
这里面ψ是齿工作长度系数，一般取0.7~0.8，因为不可能所有齿都均匀受力；z是齿数，h是齿工作高度，g是齿接触长度，dm是花键平均直径，许用压强[p]一定要分清楚静连接和动连接：静连接淬火钢的[p]大概是120~200MPa，动连接只有30~60MPa。我之前遇到过一个项目，设计人员把动连接的[p]选成了静连接的数值，结果设备用了四个月，齿面磨穿了，整个传动组件返厂重修，损失几十万。
第三个坑是公差配合。很多新手要么选太高精度，把加工成本抬得飞起，要么选太低，间隙太大打齿。举个例子，矩形花键小径定心，滑动配合选H7/g6，紧滑动选H7/f7，固定连接选H7/h6就够了，不需要选H5/p4这种高精度，普通机床加工根本做不出来，哪怕做出来，价格翻三倍，完全没必要。渐开线花键一般传动选6级精度，精密机床才用5级，4级精度留给航空航天就行，民用品真用不上。

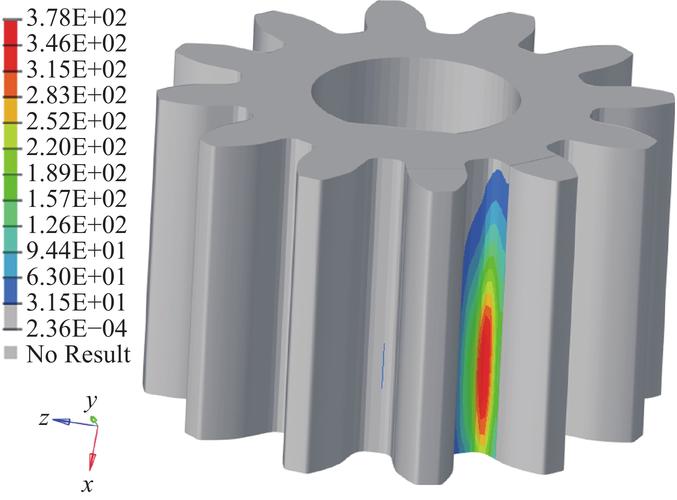

第四个坑，忘了标齿根圆角。这个真的是低级但是致命，齿根圆角太小，热处理后应力集中，加载的时候直接从齿根断轴。我刚工作那年设计的第一根花键轴，就是忘了标圆角，试加载的时候一声响，轴断成两截，那根轴用的40CrNiMo，光材料费就一千多，加上加工费，我半个月工资没了，到现在都记得。
工程选型的权衡：适合的才是最好的
说实话，很多教材都在说渐开线花键比矩形花键好，我不认同。好是好，但是贵啊，加工难度也大，中小批量生产的时候，渐开线花键的刀具比矩形花键贵一倍还多，如果你设计的设备载荷不大，矩形花键完全能满足，干嘛选贵的？
举个实际例子，同样是100N·m的转矩，矩形花键6×23×26国标就能满足，刀具工厂都有，加工一天就能出，渐开线花键不仅要专门滚刀，还得热处理后磨齿，成本高两倍，性能冗余也没用。
再比如，需要频繁滑动的连接，哪个好？很多人说渐开线自动定心好，其实不对，矩形花键的齿侧是直的，滑动阻力小，粗糙度容易控制，滑动起来比渐开线顺多了，所以汽车的换挡滑套全都用矩形花键，就是这个道理，哪怕渐开线承载更高，也没人用在这。
不过话说回来，如果是载荷超过10kN·m的重载连接，那肯定选渐开线，渐开线的应力集中小，根切少，承载能力确实强，还能自动补偿一点磨损，大设备里用着更靠谱。还有一点要注意，热处理变形的问题，大模数渐开线花键淬火后变形很大，如果要求配合精度，一定要预留磨齿余量，不然加工完内花键缩小，外花键插不进去，你哭都没地方哭。如果对变形要求高，预算够的话，选渗氮处理，变形比淬火小很多，就是价格贵点，总比做坏了强。
做设计哪有什么最优解，都是在性能、成本、加工性之间平衡罢了，对吧？
花键结构看着简单，实际设计里藏的细节不少。多翻最新国标，多记之前踩过的坑，别总套模板，自然就能出靠谱的设计。
