上周整理实训台旧零件，翻出那堆学生做废的滑块，铝屑还沾在边缘，看着就想起上个月那堆让整个班卡了三周的课程设计。
学生第一次交的设计，全踩了隐形坑
我最初给的题目是给小型数控雕刻机设计进给滑块，要求自选结构，控制成本。收上来第一版草图，百分之八十的学生直接扒了进口品牌样本，选了法兰型加长滑块，参数抄得整整齐齐，问他为什么选加长，答“样本说加长刚性好”，再问你这个雕刻机行程才30公分，进给速度不超过两米每分钟，需要这么高刚性吗？没人答得出来。算一下总重量，光两个滑块就占了进给轴总重量的三成，驱动电机选的本来就小，根本拖不动。
还有几个自己动手加工滑块的学生，更有意思，为了省料，把密封槽开在了滚道正上方，装配的时候密封圈直接卡进滚动体的运行路径，推一下卡三下，拆下来看，滚道都磨出浅印了。还有个为了减重掏空滑块本体，位置刚好选在安装孔正下方，锁螺丝的时候直接把滑块顶裂，当场报废。
机械设计实训学生错误滑块加工实物图
我那时候改作业改得头疼，原来大家都只记得滑块是“直线运动的支撑件”，没人想过，它是整个运动链里最讲匹配的零件，不是越大越好，越贵越好。所有尺寸都要围着工况转，离开工况选参数，都是瞎选。
把“设计滑块”改成“修配滑块”，卡点反而通了
说实话，我当时差点直接把作业打回去重写，后来想想，打回去还是抄样本，换个思路吧。我把实训中心存的旧导轨料找出来，截成短料，每个组发一块铝制滑块坯料，要求照着现有导轨配，自己修，只要能推得顺，受力不晃就算合格。这下没人能抄样本了，都得自己动手摸。我给了唯一一个要求：先试间隙，再定最终尺寸。
有个组一开始把配合孔镗大了，配合间隙超了0.1毫米，慌得不行，来找我说废了要重新下料做。我让他们拿红丹粉涂在导轨面上推几遍，看看接触点分布在哪里，然后把间隙大的那侧用刮刀修出一个浅槽，镶了一条0.1毫米的铜皮，拧紧固定后装上去，居然稳得很，比那些按着理论公差做的还顺。

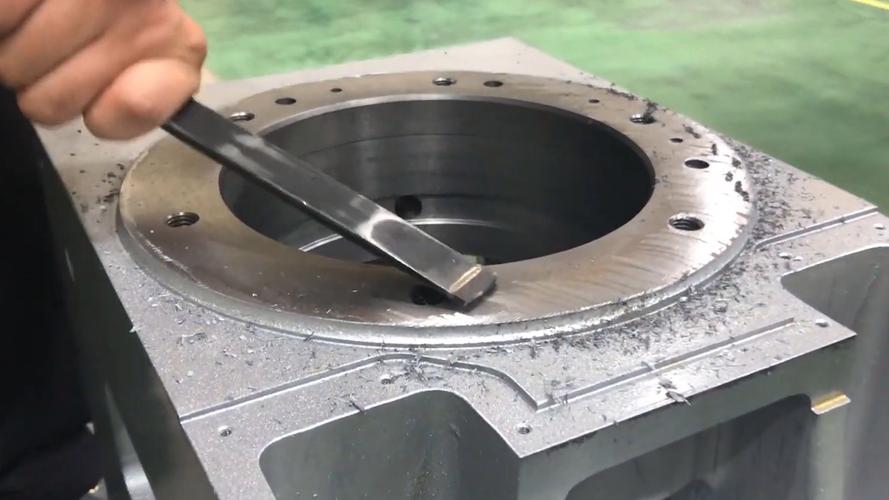

机械设计实训滑块配合刮研操作场景图
不过话说回来，这个事情之后我才发现，学生的卡点根本不是不会画图纸，是根本不知道滑块设计的核心是什么。滑块的核心从来不是那几个标注的尺寸，是预压和间隙的取舍：重载要零间隙甚至负预压，抵消震动；轻载高速就要留合理间隙，不然热胀了直接抱死，雕刻机这种小负载设备，选重预压滑块纯纯浪费电机扭矩，很多学生翻遍教材都看不到这句话，教材只讲预压分几个等级，不说不同场景该怎么选。
教材没写的细节，都是踩坑踩出来的
教材没写的细节，都是踩坑踩出来的
我刚进行业做设计那会，在机械厂做输送线的滑动滑块，用的是铝滑块配钢导轨，出图的时候只标了尺寸公差，忘了提硬质阳极氧化处理。结果批量做出来，客户用了不到一个月，滑块的接触面磨得坑坑洼洼，整个输送线晃得根本没法用，全部返工，我那时候扣了半个月奖金，疼得一辈子都记住了。
铝软钢硬，直接对磨，不出三个月必然旷动，要么做硬质氧化提高表面硬度，要么在滑块接触面嵌个石墨铜套自润滑，花不了几个钱，能省大把售后的麻烦。还有开油槽，很多学生顺着运动方向把油槽开满整个接触面，看起来合理，实际上受力区的油都被挤走了，反而干磨。正确的开法是只在非承载的两边开，中间受力面留完整平面，油能存得住，还不影响刚性。
这些细节，哪本教材都不会写得这么细，都是工厂里踩坑踩出来的。现在很多学生毕业进了中小工厂，买不起整套的品牌标准导轨滑块，要自己车自己铣自己配，这些细节就是能区别会不会干活的地方。你参数背得再熟，国标背得再溜，一动手就踩坑，有什么用？
上次有个毕业两年的学生回来看我，说当年做废的那个裂了的滑块，他现在还放在自己的工具柜里，每次画完设计图都拿出来看看，提醒自己别光看样本参数，多想想实际工况和加工能力。我听了挺欣慰的，比听他说拿了多少项目奖金都高兴。
原来做机械设计教育，不是教学生画出符合国标的图纸就行，是要教他们避开那些没人写在书上的坑，学会权衡。一个几十克到几公斤的滑块，藏的都是对工况的判断，对成本的妥协，对加工能力的适配，哪里是照着样本抄就能学会的。翻完那堆废滑块，我又把下个学期的课程要求改了两笔，加了半天的手工配刮实训，时间不多，够学生摸一遍，记住那个合适间隙的手感就行。
