上周刚结束机械设计课程设计的答辩，一半做泵类设计的组，都栽在密封上。其中有一组，参数算的全对，转子动平衡也过了，最后试模拟泄漏，迷宫密封漏量超了设计要求四倍。站在答辩台上火急火燎，说我照着教材画的啊，怎么会这样。我翻了翻他们的图纸，得，又是踩了那些老坑。
选迷宫不是凑数，得先摸透适用边界
很多学生上来选迷宫，就冲着结构简单，不用买额外密封件，省事儿。根本没想过，迷宫到底适合不适合你的工况。迷宫密封是靠间隙节流实现阻漏，本质是允许少量泄漏的非接触密封，真要一点都不漏，你选机械密封或者填料密封不好吗？

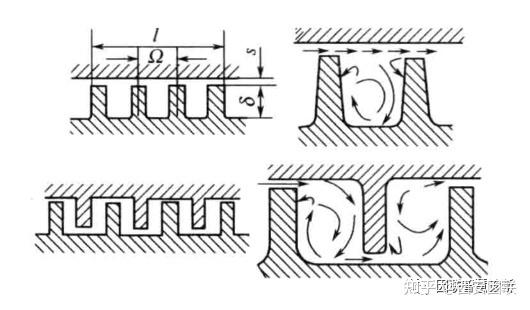

直通式迷宫密封安装结构示意图
说实话，大部分教材讲密封，都是把结构列一遍，把原理说两句，很少把不能用的场景写死，就留着学生自己踩坑。踩一次比记十遍都牢，但课程设计就那几周时间，踩坑就意味着返工，太熬人了。
我见过最离谱的，是前年有个学生把迷宫用在高压液压油缸的杆封上，压力20MPa，上来就漏空，还说教材里说迷宫密封好用啊。我问他，教材里说迷宫能扛20MPa？他翻了半天，没找到，挠头笑。
迷宫合适的场景说穿了就一句话：转子转速高、介质干净、压力不太高，允许微量泄漏。汽轮机轴端、高速鼓风机轴封，用它就对了，非接触不磨轴，寿命比接触密封长太多。
三个隐形坑，十个学生九个踩
第一个坑，径向间隙瞎选。上来就觉得间隙越小，漏的越少，选个0.1mm甚至更小。完全忘了高速转子转起来会发热，会胀，还会有动挠度，弯一点就蹭到齿上。去年有个组做高速鼓风机的轴封，间隙选0.08mm，转速15000转，刚跑仿真，齿根应力直接拉爆，整个密封结构直接变形，白做了两周。
第二个坑，齿形随便画。上来就是直齿，等截面，完事了。其实这里的门道多了去了，齿尖越薄，节流效果越好，阶梯齿比直齿漏量少三分之一都不止。很多学生嫌画阶梯齿麻烦，觉得不就是多切两刀的事儿，省了工序，漏量就给你涨上去了。

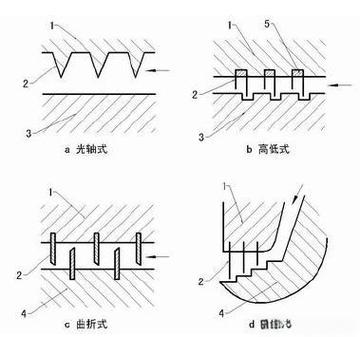

不同齿形迷宫密封截面性能对比图
第三个坑，泄压腔做太小。迷宫漏过来的介质，要及时排出去，不然腔里憋压，压力上来了，介质直接顺着间隙就窜过去了，等于前面的齿白做了。我上次那个答辩超标的组，就是这个问题，泄腔开的比齿宽还小，排不出去，憋压之后漏量直接翻三倍。改完腔的大小，漏量直接掉了一半还多。
教学里得改改，别只讲正确答案
教学里得改改，别只讲正确答案
我刚教书那会，上课就是照着教材讲，原理，结构，参数选择，布置作业，完事。后来发现，学生考完试，做设计，还是错，错的都是一模一样的坑。
不过话说回来，现在很多学生做设计，都把密封当附件，先把转子壳体设计完了，最后剩多少空间就给密封留多少，随便凑一个尺寸上去。这毛病我改了快十年，还有人犯。我现在要求，做旋转机械设计，第一步先定密封方案，密封的尺寸定了，再定轴的直径，再定壳体的大小，就是要纠正他们这个坏习惯。
上次那个漏量超四倍的组，最后改了什么？把原来的直通式迷宫改成了错列迷宫，原来齿对齿对齐，现在错开，介质多拐了好几个弯，每次经过间隙都要降一次压，改完之后漏量直接降了七成多，刚好满足设计要求，站在答辩台上长出一口气，说早知道就一开始就改了，省得熬了两个通宵改模型。
其实做机械设计就是这样，哪有什么完美的结构，都是取舍。你要加工简单，成本低，就选直通，接受漏量大一点；你要漏量小，能接受加工成本上升，就选错列阶梯的结构；你转速高，不能有接触摩擦，迷宫就是最合适的选择，这点没人能反驳。
这些东西，教材上不会写的这么细，只有踩过坑的才懂。下周给新生上课，我还把那个漏了的旧模型摆在讲台边，新生一进来就能看到。毕竟，记在笔记里的道理，永远不如摆在眼前的坑印象深。
