做非标设备那几年，我最怕听到的电话就是——“王工，轴又断了。”

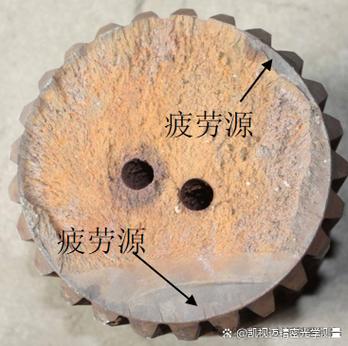

断裂面齐刷刷的，呈45度斜茬，典型的扭转疲劳。那是给造纸厂做的卷取机传动轴，直径80mm，材质45钢调质，按理说扭矩余量至少2.8倍。可它就是在半夜三点，安静地、精准地断给你看。三次。我们换了更粗的轴，加了表面滚压，重新算了一遍静强度——都没用。直到有一天我盯着振动测试的瀑布图，才恍然大悟：问题根本不在强度上，而在呼吸之间。
你以为算够了扭矩？其实没算够转速
绝大多数刚入行的设计者都有一个通病：把传动轴只当作一根传递扭矩的棍子。翻手册，查许用剪应力，代公式 d≥A×(P/n)^(1/3)，完事儿。可你若像我一样深夜守过飞溅的断口，就会明白——动态工况下，轴不是轴，是一根在空中高速旋转、随时可能弯曲跳舞的梁。
拿那个卷取机来说，电机额定转速1480rpm，但实际卷径变化时，线速度恒定，传动轴的实际转速要飙升到近3000rpm。而我们的轴设计长度有2.3米，两端简支。你猜它的第一阶临界转速是多少？1502rpm。没错，工作转速正好跨过了共振区，还久久不肯离开，就像一根弹簧被不停地踩着固有频率。后果？弯曲变形引起附加弯矩，附加弯矩导致旋转偏心，偏心又进一步放大弯曲——这个正反馈循环不出半小时，就能把轴上应力推高到静载计算值的十几倍。轴不是被扭断的，是被自己甩断的，断得委屈极了。
临界转速，躲不开就改它

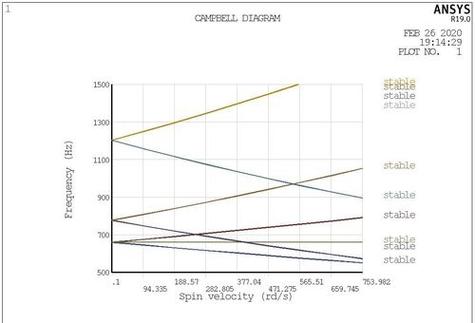

一阶弯曲临界转速的通用公式谁都背过：n_c1 = (30/π)×√(g/δ_st)。但那玩意儿只对等截面光轴管用。实际轴上有键槽、有台阶、有联轴器质量、还有轴承间隙，谁要是拿这个手算然后拍胸脯说“没问题”，我就得敬他一杯。我现在都用有限元分析模态，再拿坎贝尔图对一下工作转速范围。但即便是FEA，也容易漏掉一个关键：支承刚度。
轴承座的刚性、甚至底座的灌浆层密实度，都能让临界转速上下漂移20%以上。我见过最离谱的一次，一台泵的传动轴因为地脚螺栓没拧紧，临界转速直接从2100掉到1600，正好掉进工作区，振动烈度表当场爆表。教训：临界转速校核不能只算轴，要把支承系统一起建模。而且，一定要做工程现场的锤击测试，拿实测频响函数修正模型。别信图纸上那个理想铰支，现实里全是半刚性连接。
要是你改不了结构，就得让轴快速通过共振区。比如加一套自动调速程序，设定一个加速死区；或者上高弹联轴器，把轴的固有频率拉低到工作转速以下。不过话说回来，高弹联轴器可不是万能药——它自己分分钟先坏给你看，尤其是橡胶元件在油污、高温下的寿命，简直玄学。有一次我选了个某品牌的梅花形弹性体，标称耐温120℃，可实际在80℃的稀油润滑环境里，三个月就软化变形成了一坨。厂家却说“工况异常”。所以我现在宁可用膜片联轴器，贵是贵点，但起码刚度稳定，还能补偿轴向位移。对了，膜片组预拉伸力的控制得精确到0.02mm，不然附加弯矩照样要你好看。
一根轴的命数，藏在细节里
材质选45钢调质？太糙了。我已经十年没在重要的传动轴上用过45钢——除非客户死压成本。说句不好听的，45钢的淬透性差，大截面轴心部往往得不到回火索氏体，疲劳极限散差大得离谱。我现在倾向于用40CrNiMoA，低温冲击功好，对缺口的敏感度还低。但更要在结构上做文章。
你有没有仔细观察过轴的过渡圆角？如果 R/d 小于0.04，理论应力集中系数能上到3以上，这时你再怎么光滑表面也白搭。我的习惯是：但凡轴肩处，R 值绝不省，至少取直径差的1/5，同时还要做局部滚压强化。去年修过一根进口设备的主传动轴，人家直接在圆角处做了等温淬火+喷丸，表面残留压应力-800MPa，用了二十年拆下来跟新的一样。这就是工艺的艺术。
还有一个常被忽视的点：轴上键槽的位置。键槽边沿本身就是天然裂纹源。如果你非要把键槽设在最大弯矩处，那就等于在伤口上撒盐。我一般会把键槽挪到扭矩大、弯矩小的截面，或者直接上过盈连接——液压胀紧套现在很成熟了，抱紧力均匀，还能免去切键的应力集中，拆装也方便。只不过胀紧套对轴的外径公差要求严到吓人：圆柱度要稳在0.01mm之内，不然传递扭矩就打折扣。有一回供应商的轴外径超差0.03mm，我们硬是靠着铜皮垫片才勉强装机，结果限载跑了一周就滑移了，整根轴报废。
维修现场教我的那些事

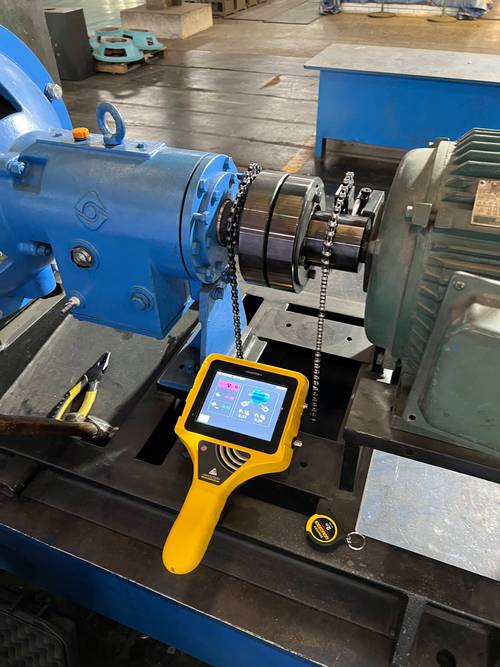

理论再漂亮，落地总会出幺蛾子。有一次现场更换传动轴，新轴装上去，空载试车就抖得像筛糠。排插了半天，最后发现是联轴器同轴度没调好——径向偏差0.25mm，角向偏差0.5°，远超弹性联轴器的补偿能力。可安装师傅振振有词：“螺丝都拧紧了，错不了！”我只好搬出激光对中仪，把数据怼他脸上。从那以后，我的设计说明里永远多了一条：安装对中允许偏差必须明确写在图纸上，并用设备验证。
说到动平衡，也是一肚子苦水。低速轴一般做静平衡就行，但G6.3的精度等级下，残余不平衡量引起的离心力还是会悄悄吃掉轴承寿命。我现在的规矩：转速超过1500rpm，一律做低速动平衡，精度等级G2.5。那些叶片类零件焊在轴上的结构，焊接变形带来的不平衡量经常超乎想象，必须事先留出配重环。对了，平衡时别忘了带键——半键或缺键状态下的平衡都是自欺欺人。
最后忍不住吐个槽：很多设计者把轴承选型当儿戏。传动轴两端的轴承，绝不能用球轴承一杆到底。有轴向载荷就上圆锥滚子或角接触球，还要考虑热伸长。我习惯一端固定、一端游动，游动端用圆柱滚子轴承或带间隙的深沟球。千万别把两个端盖都卡死，不然轴一受热膨胀，轴向力能把轴承压烂，那声音就像指甲划黑板，还带着一股焦糊味。
传动轴设计，说到底，是对动态行为的一种预判和包容。你需要在刚度、强度、振动特性和制造成本之间反复权衡，像一个走钢丝的人，手里握的不是平衡杆，而是材料、工艺与经验的混合体。下次再画轴的时候，不妨试着把转速-弯矩-固有频率的曲线在脑子里叠成一张图——那才叫真正的设计。
