一根断轴的教训

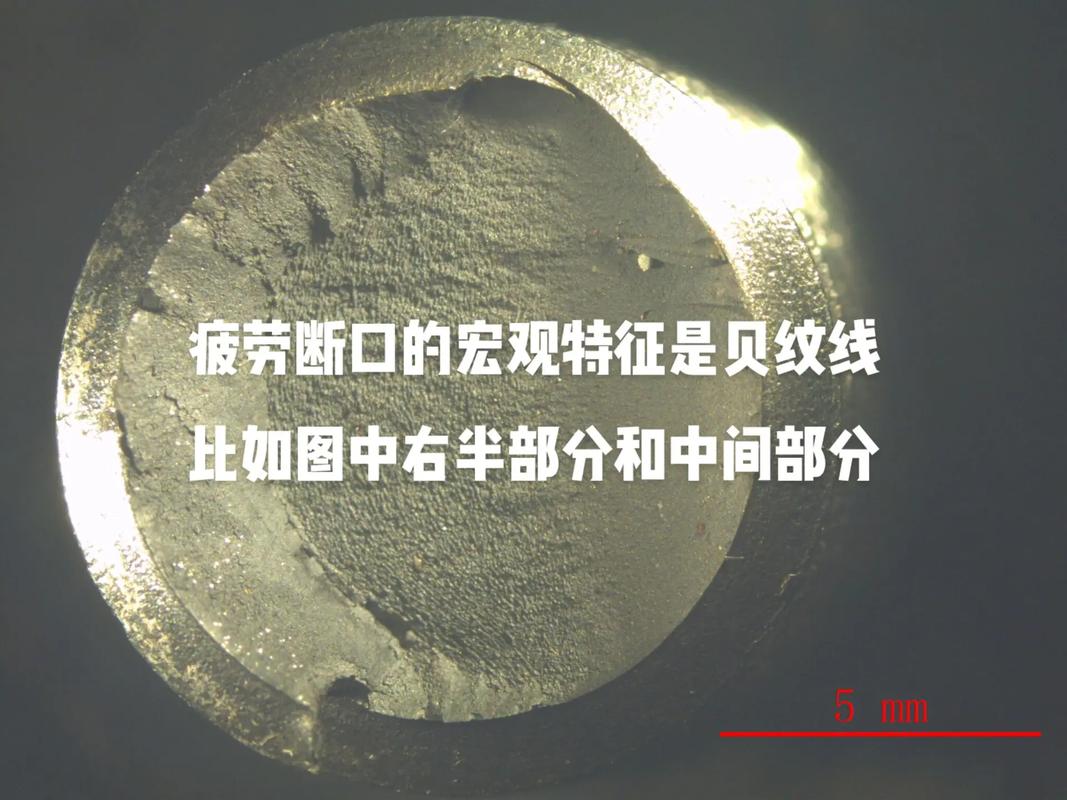

那天下午三点，车间传来一声闷响。一台运转了不到半年的减速机，输出轴齐根断掉。碎片差点飞进操作工的防护面罩里。说实话，这已经是我职业生涯里第三次碰到这种事儿了。老板脸都绿了，而我——作为负责审核图纸的工程师——心里更是憋屈，因为那根轴的设计，明明在图纸上看起来光鲜亮丽，安全系数给到了2.5，怎么就断了？拆下来一看，断裂面光滑得能当镜子照，典型的扭转疲劳断口，裂纹源就在那个该死的键槽根部。你猜怎么着？图纸上根本没标注键槽根部的圆角半径！供应商就按默认的直角加工了，应力集中系数直接翻倍。2.5的安全系数？在这种局部应力下，连1都保不住。所以啊，转轴设计这事儿，绝不是标几个直径、给个公差就完事的。你得和材料、热处理、表面加工、甚至装配工人的手感去较劲。
挠度计算，真以为静力学就够了？

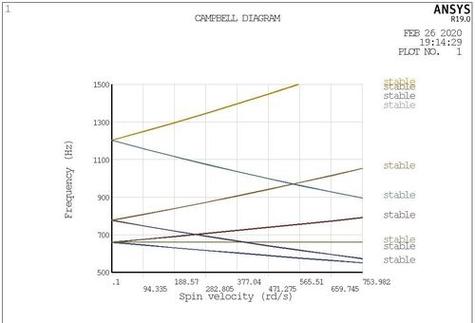

很多工程师做转轴设计，第一步就是打开材料力学教材，把轴简化为简支梁或悬臂梁，算一下弯矩和挠度。公式嘛，大家耳熟能详：f = (F*L^3)/(48EI)。但这里有个巨大的坑——你算的只是静态挠度。设备一运转，轴上齿轮啮合产生的径向力是脉动的，皮带拉力也忽大忽小，这些动载荷引起的振动，会让轴的实际变形远超静态值。我见过一个案例，某风机转子轴，静态挠度算出来0.05mm，完美满足设计要求。结果在2700rpm的转速下，激振频率接近一阶临界转速，轴瞬间变成一根“面条”，振幅飙升到0.8mm，轴承座没撑住一个星期就震碎了。所以，你得去查临界转速，对于刚性轴，要求工作转速低于0.75倍的一阶临界转速；柔性轴则相反，但要尽快通过共振区。说实话，有时候为避开共振，宁愿把轴设计得细长一些，牺牲一点刚度，来换取转速的远离，这跟直觉是相反的。另外，Rayleigh法和Dunkerley法是估算临界转速的常用手段，别嫌麻烦，用Excel就能迭代计算。哦对了，别忘了陀螺效应——要是轴上装了大惯量盘类零件，临界转速会因为回转力矩而改变，尤其是悬臂结构，影响不小。
再有就是材料的内阻尼和支撑阻尼。我们做校核时，经常把轴承简化为刚性支座，但现实中轴承的油膜刚度是个非线性量，随温度和载荷变化。搞不好，实际的临界转速和你算的差出20%。这事儿我踩过坑——某次做测试，轴振测得的数据和仿真对不上，我愣是查了三天，最后发现是忽略了轴承安装间隙导致的刚度损失。所以，动态分析时，灵敏度分析很有必要，得知道哪些参数最要命。否则，轻则啸叫，重则断轴，不信邪不行。
40Cr不是万能药，热处理更是玄学
一说转轴材料，很多人条件反射就写40Cr。好东西啊，调质后综合力学性能不错。不过话说回来，你用40Cr，调质硬度给到HRC28-32，然后呢？渗氮吗？高频淬火吗？有些工程师图省事，直接在图纸上标注“调质至HB220-250”，以为就万事大吉了。可你知道车间是怎么调质的？加热温度、保温时间、淬火介质、回火温度，每一环都能让最终性能天差地别。有一次，我抽检一批45钢轴，要求调质后屈服强度不低于355MPa。金相一看，表层是索氏体，心部却出现了大量未溶铁素体，屈服强度实测只有280MPa。原因是淬透性不足，心部根本没淬上火。轴径超过临界淬透直径，就甭指望整体均匀硬化。所以，选材时必须结合有效尺寸，查询材料的淬透性曲线，决定是用水淬还是油淬，或者干脆换42CrMo、40CrNiMo这类淬透性更好的合金钢。再一个，表面强化工艺：高频淬火的硬化层深度和分布形态，对扭转疲劳强度提升显著，但务必控制好过渡区的压应力分布。有研究显示，合理的感应淬火能让疲劳极限提高50%以上。但如果你在淬火后，在应力集中部位又磨掉一层，把压应力层破坏了，那就等于花钱买风险。还有滚压和喷丸，这类冷作强化在转轴上用得不少，尤其用在圆角、键槽等地方，能引入残余压应力，延缓裂纹萌生。不过，滚压力度太大，也会产生微裂纹！拿捏那个度，真需要经验和数据。

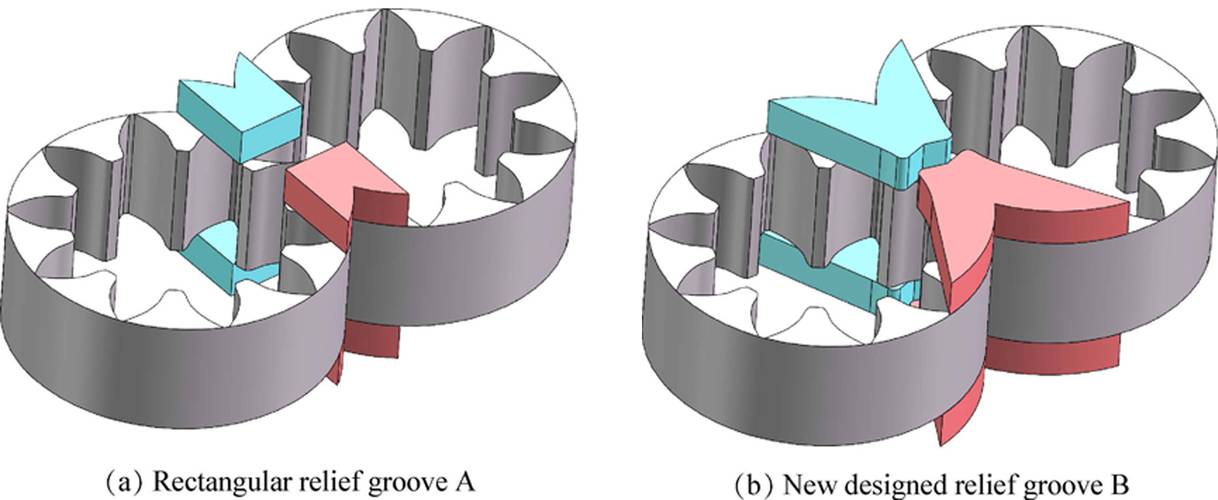

说到键槽，我不得不提一个血泪史。一个带键槽的阶梯轴，疲劳源总是在键槽端部——那里有尖锐的缺口。即便你画了圆角R0.5，加工出来可能只有R0.2。所以，能不用键槽就不用！近年来越来越多采用胀紧套或过盈配合传递扭矩，避免了键槽应力集中，疲劳寿命提高不止一个档次。当然，过盈配合本身会产生严重的应力集中——在轮毂边缘的轴表面。这时卸荷槽的设计就显得至关重要，尺寸小了不管用，大了又削弱强度，得根据有限元优化轮廓。图省事的话，可以参考DIN 743标准里的推荐形状。
螺纹、圆角、粗糙度：魔鬼全在细节里
你以为把大框架定好就OK了？轴上的每一个细节都会在交变载荷下放大成灾难。先说螺纹。轴端锁紧螺母的螺纹，根部应力集中系数Kt接近3。如果恰好这段轴还承受弯曲力矩……裂纹就从螺纹底部开始。改善方法：增大螺纹根部圆角半径，采用MJ螺纹（更高疲劳强度的航空螺纹），或者改用液压锁紧螺母，避免轴向载荷传递。其次，过渡圆角。轴径变化处，应力集中系数随着圆角半径减小而急剧上升。不信去翻Peterson应力集中系数手册。设计时，在结构允许的地方，给出尽可能大的圆角。如果受到轴承或齿轮定位限制，至少要用双圆弧或椭圆曲线过渡，别只给一个R值。有限元很方便验证。然后是表面粗糙度。Ra值从0.8降到0.4，疲劳极限能提升10-15%。但这往往是在实验室抛光状态下，实际加工可没那么理想。磨削时若产生烧伤或微裂纹，粗糙度再低也没用。我曾在供应商那里看到过，一根精心设计的轴，因为磨削参数不当，表面出现蓝褐色的氧化膜，硬度下降，疲劳寿命直接腰斩。所以，最终的表面完整性检测（如酸洗检验磨削烧伤）在某些关键轴上是有必要的。
装配呢？锤击压入带有过盈的零件，可能划伤轴表面，成为裂纹源。加热装配则更好。另外，运行中的微动磨损（fretting）在过盈配合面边缘、轴承内圈与轴之间很常见，产生的微动坑是疲劳发源地。适当增大过盈量、采用表面涂层或镀层可以缓解。这些知识点，教科书上往往一两句话带过，但在真实设计里，这恰恰是区分普通设计师和资深工程师的分水岭。
结尾说两句
好了，啰嗦这么多，其实就是想强调：转轴设计是一个系统工程，牵涉材料、力学、工艺、装配四大环节，任何一个点上的疏漏，都可能让整根轴提前退休。别以为照着手册算个数就万事大吉，你得钻到车间去闻切削油的味道，得盯着金相图发呆，得在测试台旁听那个异响。只有把这些“脏活”都揉进设计里，出来的图纸才有生命力。下次再画转轴的时候，多想想那些断掉的轴、啸叫的轴承、老板的黑脸……这比任何计算都更让人记忆深刻。
