摘要：不少中级工程师做设计时，常把机架当成附属结构，只做简单的静强度计算就定稿，实际量产或使用后才发现变形、共振各种问题。本文结合十几年做非标设备设计踩过的坑，分享机架设计中容易被忽略的动态特性、工艺控制和选型权衡要点，都是能直接落地的经验。
说实话，九成做非标设备的工程师，刚入门的时候都把机架当搭积木。把传动、伺服、夹具这些核心部件设计得仔仔细细，轮到机架，随便拉几根方钢拼一拼，算个静变形就完事了。
我刚接手上一个锂电产线移栽机项目的时候，前任工程师就是这么干的。样机刚跑三个月，机架变形了两毫米，定位精度直接超差，整个项目卡了快一个月，甲方天天催交付，整个组都睡不好觉。
别光算静刚度，动态特性才是翻车重灾区
按行业通用规范，大多数机架都遵循GB/T 22558-2008《工程机构 焊接机架 技术条件》，静变形要求不大于千分之一的跨度，这个规则大家都懂。可绝大多数共振翻车的案子，都是静刚度合格，动态特性不合格。
就说刚才那个锂电移栽机，跨距两米，用的100×100×5的方钢，静变形算下来才0.3毫米，完全符合标准要求啊。结果一开起来，移栽速度提到60m/min，整个机台抖得像筛子，末端定位偏差直接飙到1.2毫米，根本没法满足电芯定位要求。
后来拉去做模态仿真，结果吓一跳，整个机架的一阶固有频率才12Hz，刚好和伺服电机启停的激振频率重合，这不共振才怪。
这里给大家一个我用了十年的经验值：高速运动设备的机架，一阶固有频率必须大于激振频率的1.5倍，要是接近甚至低于激振频率，投产之后调参数调死你都没用。
当时怎么改的？没换方钢，没加成本，就是在两根纵梁中间加了一块8毫米厚的连接筋板，直接把一阶固有频率拉到了21Hz，开机一试，抖振直接消失，定位精度回到0.1毫米以内。你说气人不气人？之前改了三版传动方案花了小几万，最后八十块钱解决问题。
焊接机架的工艺坑，差一毫米精度全丢
设计对了，工艺错了，最后照样出问题。我见过太多设计师，把公差标完就扔给加工厂，对焊接工艺完全不提要求，最后成品精度撑不过半年。

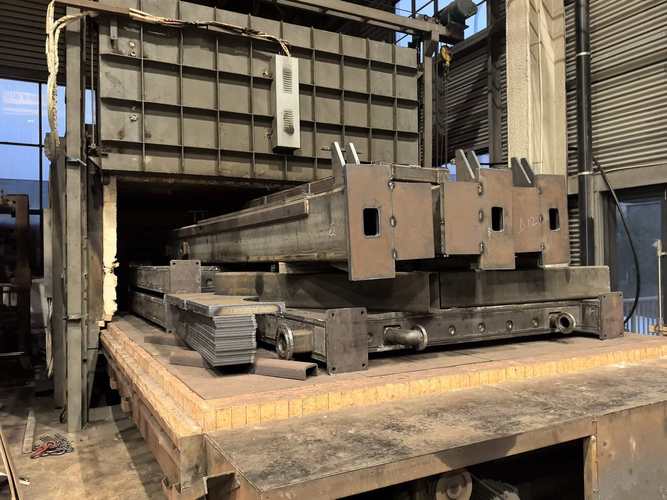

前年帮朋友看一台激光切割机的机架，设计的时候导轨安装面平面度要求0.05mm/米，加工厂焊完直接铣，出厂检测合格，结果用了半年，平面度超差到0.2毫米，切出来的零件斜度差直接不合格。为什么？焊接完没做去应力退火啊。
GB 50017-2017里写得明明白白，承受动载荷的焊接结构，必须做应力消除处理。很多小加工厂为了省几千块成本，要么只做个简单的振动时效，要么干脆不做，出厂的时候精度对得上，放几个月，内应力慢慢释放，变形就出来了。
还有一个坑，很多人设计拼接缝，就是直角直接对焊，受力大的地方根本焊不透，用个两三年就开缝。我现在做承载超过1.5吨的机架，所有拼接缝都要求开30度坡口，留2毫米钝边，探伤要求II级合格，看起来多花了点加工费，其实用五年都不会出问题。之前碰到加工厂说开坡口费料费工，能不能通融？我直接甩过去之前开裂的机架照片，一句话都不多说。
选型的权衡：不是越粗越贵就越好
不少人踩了刚度不够的坑之后，直接走向另一个极端，不管什么设备都用最粗的厚壁方钢，结果成本翻番，重量超标，搬不动装不上，甚至厂房承重都不够。
去年我帮一个实验室做检测台，要求底座静变形不超过0.1毫米，一开始结构师选了整块300mm厚的钢板做底座，报价一万八，重量快三吨，可那个实验室在二楼，承重要求才两吨每平，根本放不下。
后来改了方案，做成箱型焊接机架，内部做米字型分布筋板，壁厚只用12mm，算下来静变形0.08毫米，完全满足要求，重量才1.1吨，成本才四千多，不仅符合承重要求，还省了一万四，安装的时候两个工人就抬上去了。
还有材料选型，很多人盲目追Q355，其实绝大多数非标设备机架，Q235完全够用。Q355强度确实高一点，但价格贵15%左右，焊接性还比Q235差，只有载荷超过10吨，或者动载荷特别大的场景才用得上。
还有铝型材机架，很多人觉得铝型材只能做防护框架，不能做受力机架，其实不对。现在很多3C电子检测设备，载荷不大，要求轻量化，铝型材机架不用焊接，组装快，精度稳定，比焊接机架省一半的加工时间。我去年做的一台外观检测设备，全用4080铝型材加高强度连接角块，一阶固有频率做到18Hz，完全满足120次/分钟检测的要求，比焊接机架提前了一周交货，客户开心得不行。
机架啊，说穿了就是整个设备的骨架，你不对它用心，它就给你找麻烦。很多时候，多花半小时算个模态，多提一个工艺要求，比你后期改来改去划算太多。对吧？
