干了快二十年机械设计，说起来轴承润滑这事儿，我还真栽过不少跟头。记得刚入行那会儿，总觉着润滑嘛，无非就是加点儿黄油或者倒些机油，哪有那么多讲究？结果一次设备试车，轴承跑了不到俩钟头就冒烟——那烧焦的润滑脂味儿，到现在想起来都反胃。拆开一看，滚动体都变蓝色了，保持架碎得一塌糊涂。赔了客户好几万，教训深刻。
润滑机理这东西，教科书上画得好，现场可是另一码事
我们都背过那条经典的斯特里贝克曲线（Stribeck curve）。边界润滑、混合润滑、流体动压润滑，三个区划得清清楚楚。可实际上，那个过渡往往是 —— 怎么形容呢？ 乱得很！尤其在起停阶段，轴承从静止到转起来那几秒，简直是在钢丝上跳舞。 我记得有台造纸机烘缸的轴承，明明运行平稳后油膜厚度算出来是0.8微米，按理说足够了。但每次开机那一下子的振动和尖叫声，听着瘆人。后来测了一下，发现启动力矩波动极大，油膜根本来不及建立，滚动体和滚道之间完全是金属碰金属。这就叫 —— 低转速高负载工况下，油膜建立滞后。
怎么解决？ 添加剂！ 我们试了二烷基二硫代磷酸锌（ZDDP），这玩意儿在高温下能快速形成一层牺牲性保护膜。虽然会轻微腐蚀铜基保持架 —— 别担心，控制在ppm级别就没事 —— 但至少救了急。对了，还有一次碰到水污染，轴承锈得一塌糊涂，润滑剂变成了褐色稀泥。那酸爽…… 后来才知道，必须用磺酸钙复合脂，防水性能甩普通锂基脂几条街。哦，说到基础油粘度，很多设计手册推荐κ值（粘度比）不小于4，但如果是重载低速，我通常往8以上选，宁高勿低。 安全余量啊，都是血泪换来的。
选油还是选脂？ 这是个问题
说实话，我偏爱润滑脂。密封简单，维护省心，稠化剂还能充当第三体，在边界润滑时救急。但脂也有脾气 —— 速度一高，搅动发热就跟疯了一样。有个高速主轴的案例，用某牌高温脂，cn值算着没超，可实际跑起来温升楞是比油润滑高了15度。咋回事？ 脂在滚动体间的“沟道效应”说变就变，一旦成沟不彻底，搅动损失急剧上升。 后来改成油雾润滑，温度立马下来了，但油雾系统那套设备，又贵又容易堵，车间工人怨声载道。

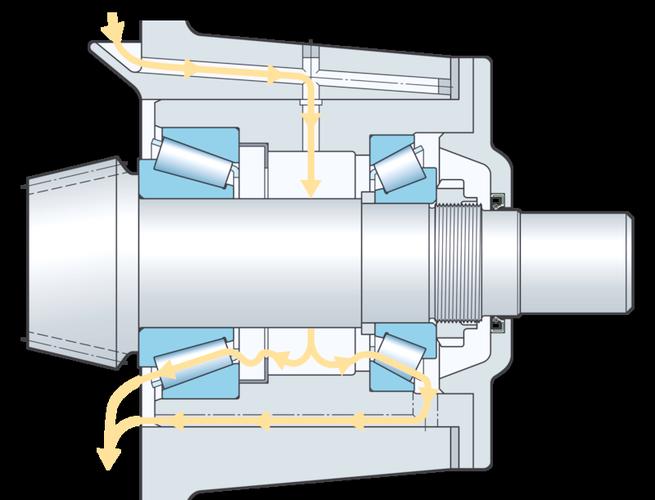

油润滑的选择细说起来能聊一整天。油浴、滴油、循环、油气、油雾…… 每种都有它的臭毛病。油浴吧，油位稍高，搅油功率损失能把电机拖垮；油位低了又润滑不足。ISO 281标准里那个油膜参数Λ，理论上大于1.5才算全膜，可现实里灰尘一多，Λ到2都不保险。我们有个钢厂连铸机轴承，整天泡在氧化铁皮里，密封再严密也挡不住。最后狠心上了干油喷射系统，每十分钟准时往轴承里泵新脂，把旧脂硬挤出来 —— 虽然浪费，但比起停机换轴承，值。
所谓长效润滑，是个美丽的陷阱？
好多厂商宣称“终寿命润滑”，说得天花乱坠。我不否认它的价值，但前提是 —— 你得严格控制温度、载荷和污染。我们有个风机偏航轴承，用的就是密封深沟球轴承加高滴点聚脲脂，厂家信誓旦旦说二十年免维护。结果呢？第五年就开始嘎吱响。拆出来一看，脂变硬结块，基础油析出流失，剩下稠化剂像干肥皂。话说回来，轴承脂的寿命估算公式，比如SKF的那个，对温度极其敏感 —— 温度每升高15度，脂寿命减半。 那地方昼夜温差大，阳光直射，轴承座表面都六十多度，内部怕不止。计算书的假设条件太理想了。
还有污染，看不见的杀手。有次组装车间新来的小工，把防锈油当润滑脂涂到轴承上，结果装机后这油与真正的润滑脂发生反应，生成胶状物，力矩飙升。排查原因花了一周，差点儿把精密仪器全拆了。这种事，手册里不会写，只能靠经验积累和现场追查。所以我现在带徒弟，头一条就是：去现场，摸温度，听声音，看油脂颜色。数据表帮不了你的时候，直觉和经验就是最后的防线。
稀油润滑中的些微讲究和悖论
再扯扯稀油。粘度选择大家都晓得查图表，可那都是针对矿物油。如果是合成油，比如PAO或酯类油，粘温特性曲线完全两样。有次我们为了节能，把齿轮箱油换成低粘度PAO，结果计算时忘了修正，实际工作粘度比预期低了40%，悲催了。还有粘度指数，虽然高些好，但有些合成油的剪切安定性差强人意，高剪切率下粘度会永久性下降 —— 这坑，就藏在你日常检测的40℃和100℃运动粘度里，根本看不出来！
油过滤也是个矛盾点。理论上精度越高越好，可滤芯堵得快，压降一上来，油泵吸空，反而导致供油不足。我们干脆采用β≥200的离线过滤回路，与主油路分开，慢工细活，效果不错。润滑系统的清洁度，目标应该是 —— 怎么说呢，在成本和可靠性间找平衡，像NAS 1638的7级只是起步，精密轴承最好奔着5级甚至4级去。 不过，清洁过头了，静电问题又来了，高精度过滤会产生电荷积聚，在油中放电，烧出微蚀坑。这世界就是如此折腾人。
说到计算，油量公式Q = 0.01 * D * B (L/min) 仅是经验估算，真正要算准，得算散热。轴承的摩擦热，一部分被油带走，一部分散发到环境中。热平衡方程里，换热系数最难捉摸，风速、表面光洁度、安装结构…… 稍有误差，结果就差很多。我一般先用粗略公式定初值，再通过试验测温微调。设计就是迭代，别指望一步到位。
润滑这活儿，入门看似简单，越往里钻越觉得深不见底。每一次失效，都逼着你重新审视那些似懂非懂的原理。最后说句掏心窝的话：别太迷信标准，标准是前人经验的总结，但你的工况独一无二。多试验，多记录，多琢磨。与诸君共勉。
