干了十几年机械，我发现一个现象——很多人对待螺栓的态度极其随便。随手一拧，凭感觉。出了问题呢？就再加一个弹垫。再不行就上螺纹胶。说实话，这种操作不出事是运气。真的。
我早年设计一个振动筛连接法兰，M16 8.8级螺栓，扭矩扳手打到200Nm，心想妥了。结果运行不到俩月，断了三根。断口拿出来一看，疲劳源清清楚楚。后来复盘，预紧力根本没给够！轴向力小了，被交变载荷来回拉扯，不疲劳才怪。当时真有点懊恼——明明查了手册，扭矩系数0.2，但实际工况下，表面有油啊，系数早就偏到0.12以下去了。那个表，害人不浅。

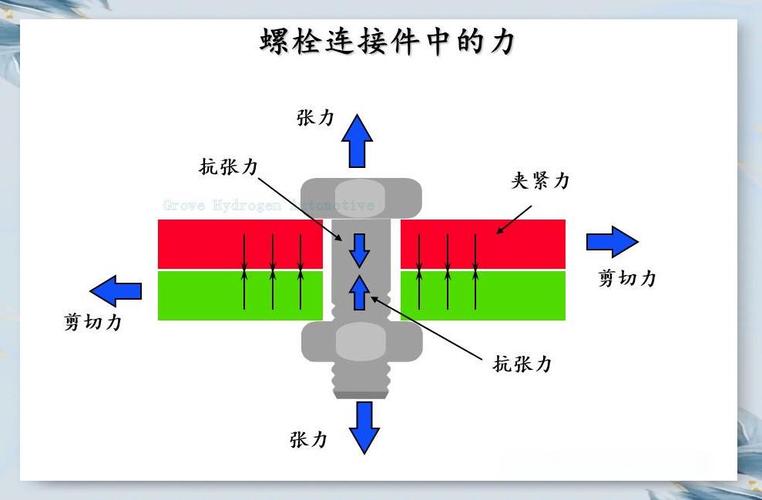

预紧力：一切紧固的根本
按VDI 2230，拧紧扭矩T = K * F_v * d，K是扭矩系数，F_v是预紧力。可这个K，波动大得离谱。同样是M12，镀锌和发黑的K值能差40%。你拿个扭矩扳手照着标准值打，实际预紧力可能只有设计的一半。后果？要么松脱，要么螺栓被拉断——尤其高强度螺栓，对过载极其敏感。
计算预紧力不是拍脑袋。先得搞清楚工况：是承受横向剪切，还是轴向拉力？要不要考虑防松？是否需要防泄？高温蠕变也得纳入。说实话，多数人嫌麻烦，依赖经验。但VDI 2230其实是好东西，它把拧紧过程的散差（摩擦系数、拧紧工具精度）都考虑进去了，给出一个装配预紧力范围。关键是——你得测实际的摩擦系数，别迷信手册推荐值。我现在的做法：重要螺栓、批量装配前，先做扭矩-预紧力标定。这个步骤省不了。
防松，别光靠弹垫
弹垫（弹簧垫圈）可能是机械史上最大的谎言之一。看上去增加了摩擦力，其实在振动载荷下，垫圈的压缩变形会释放，防松效果骤降。早年设计一个齿轮箱体，M10螺栓加弹垫，运行半年就松了。拆开一看，垫圈几乎压平。后来全换成了楔形防松垫圈（如Nord-Lock），再没出过问题。贵是贵了点，但比起停机维修的费用，那点成本算个毛。
还有一个常被忽视的：螺纹胶。厌氧胶对于微振动防松效果显著，但选型要匹配间隙、温度。比如Loctite 243通用型，耐温150°C，但高温下强度会下降。超过200°C？换2760。涂胶的时候，螺纹得清洁，不然粘不住。别问我怎么知道的——全是泪。
疲劳计算：不能忽略的那组曲线

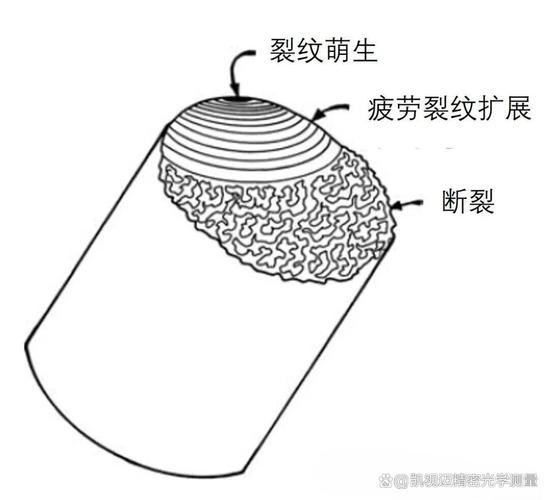

交变载荷下，螺栓多数死于疲劳。一个典型的断口，能看到贝纹线，起点往往在螺纹根部。那里应力集中最严重。按照ISO 898-1，螺栓疲劳极限可以用应力幅σ_a表征。但要注意，滚压螺纹比切削螺纹疲劳强度高30%以上，因为表面残余压应力。所以高强度螺栓（10.9级、12.9级）几乎全滚压。但12.9级对氢脆敏感，慎用。

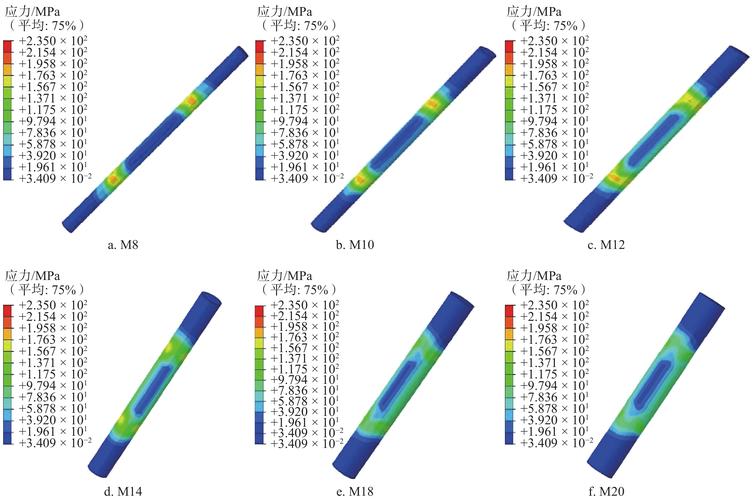

设计校核时，别光看静强度。你得画出应力幅-平均应力图（Haigh图），确保工作点落在安全区内。软件算起来不难，关键是载荷谱要准。很多失效就是因为低估了动载。比如那个振动筛，实际加速度比我估算的高一倍。疏忽啊。
螺栓设计，真不是个力气活。它涉及材料、力学、工艺、摩擦……一套活。下次再碰到重要连接，千万拿出计算书，别光凭感觉。共勉。
