2026-10-15 10:07:01 分类：机械设计
接触装载机设计快12年了，见过太多对着参数表挑机器、做设计的同行，总觉得斗容大、功率高就是好机器。真到了现场才知道，那些藏在公差、匹配、工况适配里的细节，才是决定一台装载机能不能扛住高强度作业的核心。
铰点位置的0.1毫米偏差，能直接吃掉15%的掘起力
上周帮江苏的一个客户改3吨级装载机的动臂结构，改完第三版的时候现场测试，铲满砂石过坎居然出现了动臂啸叫——就那种金属疲劳初期的低频共振，听得人后背发麻。
很多人对工作装置的设计印象还停留在“画个连杆、算个强度”的层面，根本没意识到铰点公差的影响有多大。按照GB/T 10169-2017里的测试规范，装载机的掘起力需要在铲斗斗底刃口距离地面10mm、动臂处于最低位置时测量，这个数值直接决定了机器能不能啃动硬土、能不能铲满斗。
我们前几年踩过的坑现在想起来还肉疼：车间为了赶交付进度，把动臂铰点孔的位置加工公差从原来的±0.05mm放宽到了±0.15mm，觉得差一点而已，根本不影响。结果装配完上测试台一测，掘起力直接比设计值低了18%，当时整个实验室的人都围过来盯着测试报告看，以为是传感器坏了。换了三个传感器重新测，数值还是不对。
动臂与铲斗连接的下铰点如果往回偏0.1mm，整个铲斗的掘起力力臂就会缩短对应比例，加上连杆铰接处的间隙累积，实际输出到斗刃的力会被吃掉一大块。别笑，真的有车间师傅这么干过。

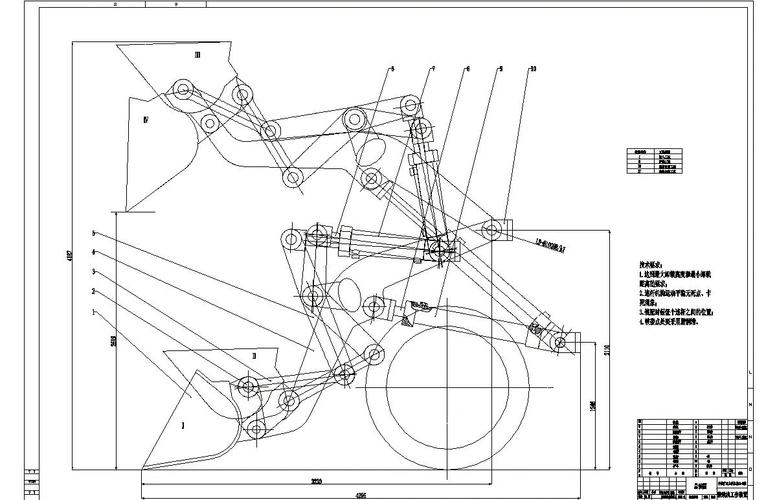

3吨级装载机Z型连杆铰点位置标注示意图
后来我们花了整整三天，把所有超差的铰点孔重新镗削、换了新的衬套，测试值才回到设计区间。那次之后厂里立了个死规矩：所有工作装置的铰点孔加工，必须用专用的工装定位，公差绝对不能超过±0.05mm。去年行业里有个竞品，就是因为动臂加工的工装磨损没及时换，连续3个批次的产品铰点位置超差，售后收到一堆“铲不动硬土”的投诉，最后召回了整整1200台，算下来的损失够换3套全新的五轴加工工装了。
真的，做机械设计最怕的就是“差不多就行”。差一点，市场就会给你狠狠记一笔。
液压系统的响应延迟，从来不是泵的流量越大越好
液压系统是装载机的“血管”，很多人碰到动作慢的问题，第一反应就是换大流量泵。上次有个做改装的客户来找，说自己把原来160L/min的齿轮泵换成了220L/min的，结果动臂抬升确实快了不少，但是每次收斗到限位的时候，整个车架都抖，甚至把驾驶室的脚垫都震得滑出来。
我当时站在他的改装机旁边，听着收斗时“哐当”的撞击声，都替他心疼车架焊缝。
根据液压系统的动态响应公式，当泵的流量提升40%的时候，如果多路阀的阀口过流面积没有同步匹配，整个系统的压力阶跃响应时间会从原来的120ms骤降到30ms以内，这种冲击载荷直接会传导到铰点和车架焊缝上。我们第一代电动装载机做测试的时候，就栽过这个跟头：为了追求“跟燃油车一样的动作速度”，把驱动泵的电机响应设成了满速输出，结果第一次做满载荷掘起测试的时候，动臂举升到最高位置的瞬间，动臂根部的焊缝直接裂了2厘米。当时测试现场的小伙子举着探伤仪跑过来的时候，我手里的保温杯都差点掉地上。
后来改了什么？根本没换泵，就是在控制器里加了10%的斜坡缓冲程序——动臂举升到离限位还有10度的时候，自动把电机扭矩降30%。就这么一个小参数，之后我们连续做了2000次满载荷举升循环，焊缝再也没出过问题。

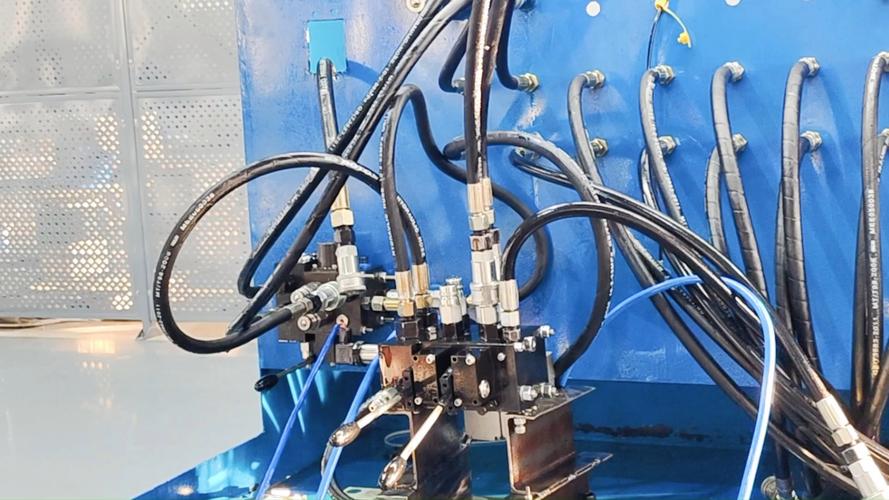

装载机多路阀阀口流量匹配测试台实拍图
现在我们给5吨级装载机配的液压系统，泵的流量是200L/min，比同级别燃油机的标配流量高了12%，但是多路阀的主阀口做了15%的节流优化，把收斗动作的响应时间控制在80ms，既不会觉得动作拖沓，也不会出现猛的一下撞限位的冲击。你说这事儿闹的，当初为了抢项目进度，连最基本的冲击载荷校核都没做到位，现在想想都后怕。
别迷信通用标准，现场的工况才是最终的设计标尺
别迷信通用标准，现场的工况才是最终的设计标尺
很多人设计装载机的时候，就照着GB/T 25640里的额定工况算强度、选配件，觉得满足标准就万事大吉。但实际跑现场的时候，工况千差万别，通用标准根本覆盖不了所有情况。
就拿东北的冬季工况来说，零下30度的环境里，原来标配的锂基润滑脂，基础油的低温粘度直接飙到了10000mPa·s，黄油枪根本打不进去，用了半个月销轴就磨出了深槽。还有西南的磷矿作业面，腐蚀性的矿渣沾在斗齿上，原来的普通调质斗齿，用了3个月就磨穿了，换了高铬合金的斗齿之后，寿命直接提了4倍。
之前给山西的一个煤矿做定制化装载机，客户说他们的作业面是起伏不平的煤堆，原来的标配轮胎是17.5-25的工程胎，每次过坎的时候轮胎抓地力不够，容易打滑。我们一开始想，那换个深花纹的轮胎不就行了？结果换上去之后，在煤堆上转弯的时候，轮胎的花纹容易卡煤块，跑一天就得清一次轮胎，司机怨声载道。
后来怎么解决的？把轮胎的花纹深度从32mm降到24mm，同时把前后桥的主减速器传动比从3.2改成3.5，降低了低速时的轮边输出扭矩，就这么两个小调整，客户用了之后说，比原来的标配版好用太多，后来直接订了20台。
对吧？你在办公室里对着标准算出来的完美参数，到了零下三十度的东北矿上，可能连门都出不了。
很多人觉得装载机是个没什么技术含量的成熟产品，干了几十年了，结构都没怎么变过。但真的扎进去做就知道，从一个铰点的公差，到一个液压阀的开口大小，再到适配不同地域工况的小调整，每一处细节都是真金白银的测试堆出来的。哪有什么天生就好用的机器啊，不过是把别人没注意到的坑，挨个踩过、填平了而已。
