我跟迷宫密封打交道快二十年了。说实话，这玩意儿看着简单，几道齿、几个腔，图纸上勾几笔就完事，可真正跑起来——漏油了、振动了、齿磨平了……才让你意识到，每一个细节都是坑。今天没打算写教科书，就聊聊那些书本上不爱提、设计时却要命的东西。
原理？先别背公式，把流道想清楚
很多工程师张口就是“节流效应”“热力学过程”，但设计迷宫密封的第一步，其实是把流道在脑子里过一遍。介质流过齿尖间隙，突然收缩，进入腔室后扩张，形成涡流，动能耗散成热——这才是本质。间隙取多大？腔室多深？齿形是直齿还是斜齿？这些参数不是拍脑袋的。齿顶间隙c对泄漏量影响极大，泄漏量与间隙的1.5次方近似成正比，但别被这个1.5绑死，它来自经验，实际还跟雷诺数、齿形有关。我习惯先按ISO 12168的简化公式估算，再用CFD校核，但现场调试时，往往还要靠塞尺和手电筒。
有一回给高速齿轮箱配迷宫，按手册取间隙0.2mm，结果试车时密封处冒烟。拆开一看，齿顶磨得亮闪闪——热膨胀没算够。铝壳体，钢转子，温升60度，膨胀差一算，间隙只剩0.05mm，不磨才怪。后来改了间隙0.35mm，泄漏略大，但至少不烧轴。所以材料配对和热膨胀补偿，比间隙绝对值更关键，可很多教程只给你一张间隙表。坑吧？
齿形设计，别只盯着泄漏系数

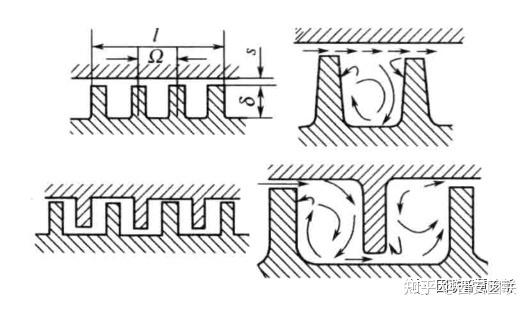

直齿、斜齿、阶梯齿、交错齿……选型时纠结泄漏系数，但——说个得罪人的话——多数工况下，泄漏系数差10%根本感觉不到，反而是一些“副效应”让你头疼。比如斜齿，朝向高压侧能减漏，但一旦反转，泄漏量翻倍。我没少在双向旋转的设备上栽跟头，后来直接改用对称阶梯齿，虽然泄漏稍高，但省心。还有齿顶厚度，书上说1mm够了，可现场拆装稍一碰，缺个口子，泄漏量就失控了。我建议齿顶厚做到2-3mm，顶部倒圆角，不仅耐磨，还能减少对转子偏心的敏感度。
腔室深度呢？别迷信“深腔降速”那一套。深度超过齿隙的5-8倍后，涡流基本稳定，再深也没用，反而占用轴向空间。高速旋转的场合，腔太深还会引发气流自激振动——那种啸叫，听一次就忘不了。有一台压缩机，腔深取到12mm，转速一过8000rpm就尖叫，频谱分析是腔室声学共振。把腔深减到7mm，加了几道周向凸棱，立马安静了。这事让我明白，迷宫腔不只是节日流降压，它还是个亥姆霍兹谐振器，尺寸要避开工况频率。
装配与维护，设计师最该下车间
画图时觉得公差H7/f7挺合适，但工人装配时骂娘：迷宫环对中困难，一锤子下去可能就偏了。后来我设计时，会在迷宫环上加工导向倒角，并且把一段齿做成可调心的球面配合——听起来麻烦？但现场装配时间减半，返工率大降。还有介质清洁度的问题。迷宫密封理论上允许少量颗粒通过，可如果你以为它能扛脏油，那就天真了。铁屑、焊渣卡在齿间，几天就磨出沟槽，泄漏量直线上升。我常规会在入口侧加一道60目的滤网，成本几十块，能避免几十万的维修。
拆卸也是学问。冷装热拆的迷宫环，加热温度千万别超120℃，否则齿形软化，装回去就废了。有一回车间用氧乙炔焰烤了一下——就一下——硬度从HRB90掉到60，半圈运转后齿顶弯了。想起来就后怕。
泄漏量核算，别只信软件
现在都用CFD仿真，花花绿绿的后处理图很好看，但边界条件稍微设错，结果差出去一倍。我一般要求新设计必须做两种验证：一是台架试验，用空气或氮气模拟，测不同压比下的泄漏量；二是现场实际介质热态跑合后，用收集法实测。只有数据吻合了，才敢放行。有个经验值：对于常温空气，单齿泄漏量（标况）大致是0.6~0.8倍间隙面积乘以当地声速，配合齿数可以快速估算，比某些软件靠谱。另外，多腔迷宫，压降并不均分，前几腔承担大部分压降，高压腔的间隙要格外注意冲蚀——加涂层，如碳化钨或氧化铬，非常管用。
最后提一句标准。API 617、682都有提到迷宫密封，但要求模糊。设计时我更依赖企业自己的规范，那是用事故喂出来的。比如间隙里加一道柔性石墨填料的组合密封，就是我的“独门偏方”，某些场合能减漏90%，虽然会增加一点摩擦，但值。
迷宫密封，说到底，是妥协的艺术——泄漏、摩擦、振动、成本，永远在权衡。别把它当标准件，每一个都该量身定做。啰嗦这么多，其实就一个意思：多下车间，多摸零件，多听异响，比什么都强。
