搞机械的，谁没在导轨上栽过跟头？——哦，你要是说你没栽过，那你肯定还没画过多少图。导轨这东西，说起来简单，不就是个导向件嘛，对吧？但真到了选型、设计、装配，一堆细节坑得你怀疑人生。我刚入行那会儿，看着样本册上密密麻麻的型号，载荷、力矩、预压、精度等级……直接懵了。后来慢慢摸爬滚打，报废过几根，被装配师傅骂过几次，才总算搞明白门道。今天就聊聊导轨，想到哪说到哪，都是干货。
直线导轨还是交叉滚子？选错类型直接报废——不是吓唬你
这个错误，我当年犯过。一个轻载高精度的检测平台，我想都没想就选了普通直线导轨，结果装上调平，重复定位精度直接超差。为什么？因为普通直线导轨的滚动体是钢球，接触应力集中，刚性是够了，但微动时的摩擦波动大得吓人。交叉滚子导轨呢，滚动体是交叉排列的圆柱滚子，线接触，摩擦系数低了不止一个量级，而且超高刚性——可你别急着全换成它。交叉滚子贵啊，而且怕尘，行程也短。你要是长行程、重载，那还是乖乖用直线导轨，比如45钢或者GCR15材质的，搭配双排四列滚珠。关键是你要搞清楚：你的工况到底要的是什么？是刚性？是精度？还是行程？先把这个想透，不然样本册翻烂了也是白搭。
再说个小技巧：样本册上的额定载荷别直接拿来用。那是在理想安装面、无冲击、干净环境下测的。你实际用，十有八九得打折。我一般对重载冲击场合，把静态安全系数放到5以上，别问我为什么——问就是断过导轨。那台冲压机械手，想着样本上C0值挺大，结果三个月滚道就压出凹坑了，整条线停了两天。老板眼神我现在还记得。所以，选型时动载荷算完，再乘个1.5~2的系数，别心疼那点余量。
那个叫“预压”的参数，坑了我两万块钱

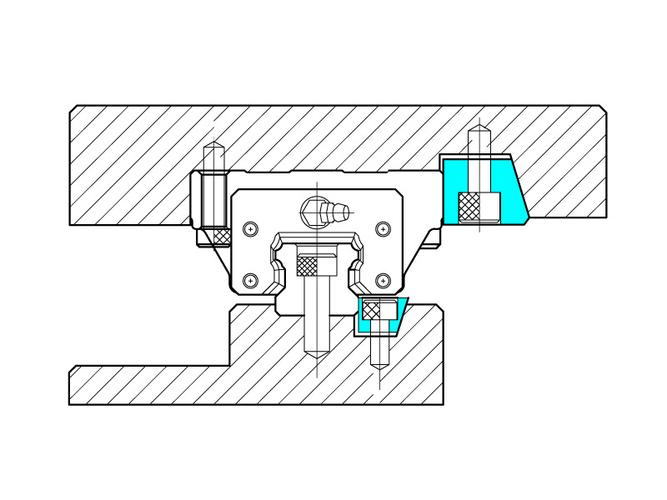

预压，听着玄乎，其实就是给滚动体一个初始负载，把游隙干成负的。样本上常标轻预压、中预压、重预压，或者Z0、Z1、Z2。有一次做激光切割，要求刚性极高，我想当然选了重预压，结果电机发热严重，导轨还跑出异响——那是滚动体在硬啃啊。后来换成中预压，再把安装面的平面度调到5微米以内，问题才解决。预压不是越大越好！大了摩擦剧增，寿命骤降；小了呢，一受载就趴窝，振动一来直接抖出正弦波。怎么选？看你的定位精度和受力方向。如果只有垂直负载且不大，轻预压足够；如果有颠覆力矩或者侧向力，中预压起步。重预压？那一般是机床主轴箱这类变态刚性的地方，而且得配上强制润滑和散热。
说到安装面，我得吐槽一句：好多设计人员把导轨往35钢板上一锁就完事。你知不知道，安装面的平面度直接影响预压效果？理论上，直线导轨允许的安装面平行度误差是每100mm不超过10μm，但实际你拿千分表一打，好多加工件连50μm都保证不了。这时候你再好的导轨也白瞎。我的习惯是，安装面精铣或刮研后，再用装配时的顶丝微调，一边预紧一边打表，扭力扳手按对角顺序锁紧，最终平行度控制在5μm内。别嫌麻烦，想省事就用交叉滚子——它自带安装基准面，对底座精度要求稍低些，但价格嘛，你懂的。
寿命计算那套理论，实际根本不准——现场才是王道
导轨寿命公式L10 = (C/P)^3 × 50公里，搞设计的都会背。但那个P是计算载荷，可实际工况哪有那么单纯？振动、冲击、润滑污染…每样都在打折扣。我做过一个半导体设备的案子，理论寿命够跑5年，结果一年不到就出金属粉末。拆下来看，润滑脂全黑了，里面混进了切割碎屑。从此我学乖了：在粉尘环境，防护罩和刮油片必须配齐，润滑周期缩短一半。现在设计，我宁愿把理论寿命乘个0.3，也要留足冗余。还有温度，超过80℃就得考虑线性膨胀了，不预留间隙，导轨能自己把自己顶弯。你算过没有？一米长的导轨，温升50度，伸长量大概0.6毫米——够你受的。
还有个常忽略的点：导轨拼接。长行程非得接两段时，接口处的对接精度要求极高，接缝台阶要小于0.5μm，接缝间隙小于2μm。我们一般先用定位销预紧拼接，再整体上磨床修一刀。你要是直接拧上就用，那中间段准是起波浪。至于材质，别总迷信进口，国产的南京工艺、汉江这些，只要热处理过关，HRC58-64，滚道形状误差小于2μm，完全能用。但送来料时记得抽检硬度，我就碰到过一批滑块淬火不均，用了一个月滚道剥落，惨不忍睹。
最后啰嗦一句：导轨的选型计算不复杂，难的是把现场那堆变量摸透。样本册上的漂亮曲线，背后全是实验室数据。你得上手摸过、换过、拧坏过几根，才知道那个参数该给多少余量。软硬件结合，多听装配工和维修师傅骂街，他们嘴里的经验比你算半天还管用。
