刚度：那不可忽视的微米级变形
说实话，我刚入行时最烦算变形。静强度够不就行了？结果一次做非标试验机，支承座承20kN动载，频率还不低。我按经验选Q235，板厚15，M16螺栓四颗，觉得稳如老狗。试车时傻眼了——肉眼可见的震颤，螺栓没撑过半天就松了。拆下一看，底板被压出微弧，连接面微动磨损，预紧力全泄光。那一刻才懂：刚度才是命门，尤其动载，变形一超，疲劳、松动全跟着来。
材料牌号背后的猫腻：你以为Q345就万能？
有次做出口设备，图纸大笔一挥 Q345E，自觉高档。结果芬兰现场零下三十度，焊后没预热，隔夜裂了条贯通缝。被甲方邮件抄送全公司，脸都丢尽。才搞明白，Q345（现Q355）屈服是高，但弹性模量和Q235一个样，对刚度没半毛钱贡献。而且低温冲击功要求，B、C、D、E级天差地别。GB/T 1591-2018 里，Q355D才保证 -20℃冲击功≥31J，Q355E更严格。后来所有寒带项目，我强制标注 Q355E，并对焊接工艺提预热要求。还有，板材方向性——轧制方向和横向的韧性差很多，重要力流方向的零件，下料时就得注明纤维走向。 材料这玩意儿，没在冷天冻裂过，没在疲劳试验中断过，你永远不会真正敬畏它。
工艺实现：焊接、铸造，还是分体？

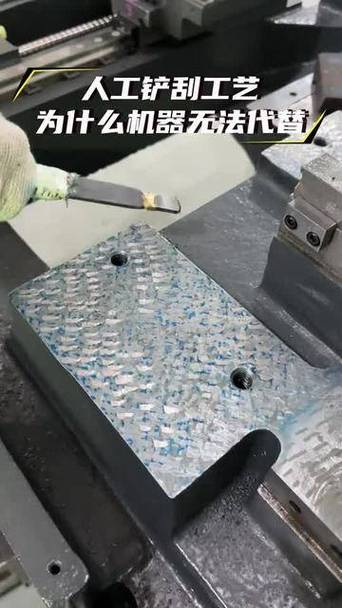

支承座常用焊接件，但焊接变形能把所有精度要求按在地上摩擦。长焊缝你规规矩矩从头焊到尾，过两天尺寸能跑偏两毫米。得跳焊、分段退焊，甚至预设反变形。焊后去应力退火不能省，除非你打算让尺寸随季节漂移。铸造呢？形状自由度高，但壁厚变化处非得有圆角渐变，否则缩松缩孔让你哭。工艺孔和拔模斜度不给好，模具师傅直接冲你发火。记得给铸造厂留够加工余量——通常单边3~5mm，重要面更多。 还有一个被忽略的点：结合面精度。分体式支承座，安装面直平面度，精加工后我要求刮研，每25×25mm²不少于8个接触点。别嫌老土，见过因为基面不平，螺栓一拉紧，整个座子歪了0.1mm，导致主轴同轴度超差3倍。现代机床里的小鬼。
螺栓连接：别信“四个总够”的直觉
