做了二十多年设备设计，底座这东西，看似简单——不就是块铁疙瘩吗，但真翻车翻在它上面的次数，我两只手都数不过来。最近又遇到一桩，客户说设备振动超标，查了一圈才发现，底座刚度是够了，但阻尼完全没考虑，共振得一塌糊涂。我一边改图一边骂自己：这种低级错误，十年前就犯过。
底座设计的核心，一句话概括——让该传递的力传过去，让不该放大的振动沉下去。但具体怎么做，里边的门道多得很。今天不写教材，就聊聊我这些年踩过的坑、总结的几条实战法则。
刚度匹配比刚度本身更重要
刚开始做设计那会儿，我迷信高刚度，觉得底座越刚越好，筋板密得跟蜂窝似的，重量加了一倍，结果呢？该振还是振。后来才弄明白，刚度匹配才是关键。
设备本身的刚度、底座的刚度、基础的刚度，这三者得形成一条合理的传递链。举个典型例子：精密磨床。主轴系统刚度极高，如果你把底座设计得过柔，变形全集中在底座，磨削精度完蛋；反过来，如果底座刚度远超主轴，那冲击载荷就会硬碰硬传下去，主轴轴承寿命急剧下降。吃了几次亏后，我给自己定了个原则：底座刚度应为设备连接面刚度的1.2~1.5倍，具体数值用有限元反复迭代。有一次给一台高速冲床配底座，我按1.2倍设计，结果联轴器半年换一套。一测频响，底座的一阶固有频率恰好落在冲压频率的二次谐波上。后来把纵筋板改成交叉筋，频率避开了，问题立马解决。那种拍脑袋突然通透的感觉，真爽！
刚度计算不能只看静态。动态刚度，也就是固有频率和振型，这才是抗振的灵魂。我一般要求底座的第一阶固有频率至少大于最高工作频率的1.2倍，如果做不到，就得靠阻尼来救场。但阻尼这东西，说实话，设计阶段很难算准，只能靠经验材料和结构形式去堆。
材料：铸铁、钢还是混凝土？

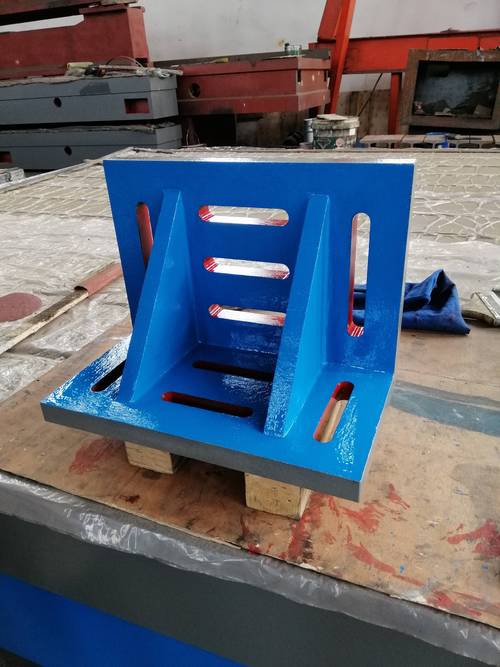

材料选择是最纠结的。铸铁（通常是HT250或HT300）阻尼性能好，吸振能力是钢的几倍，铸造能做出复杂的筋板形状，但制造周期长，单件成本高，还有气孔砂眼风险。焊接钢底座，壁厚可以薄，重量轻，生产速度快，修改灵活，但——阻尼太差了，振起来像音叉，能响半天。我有一次图快，用Q235焊了个底座，结果试车时噪声超过100分贝，焊工师傅都说耳朵受不了。后来灌了高分子树脂和沙子混合的阻尼填充料，降了十几个分贝。
现在我对推荐是这样的：精密机床、测量设备，老老实实用铸铁，牌号HT300，重要接触面人工刮研，虽然累，但稳定。一般工业设备，钢焊也能接受，但必须设阻尼措施，比如填充膨胀混凝土，或者贴约束阻尼层。还有一种方案是钢构骨架加聚合物混凝土填充，刚度-阻尼比很好，可惜成本偏高。
对了，别忘了热稳定性。铸铁的热胀系数低，焊接钢底座如果设计不对称，加工后内应力释放，变形能让你崩溃。我吃过一次亏，底座焊完去应力退火没做透，精加工后放了半个月，安装面平面度超差0.1mm，全部报废。那个月奖金泡汤了。

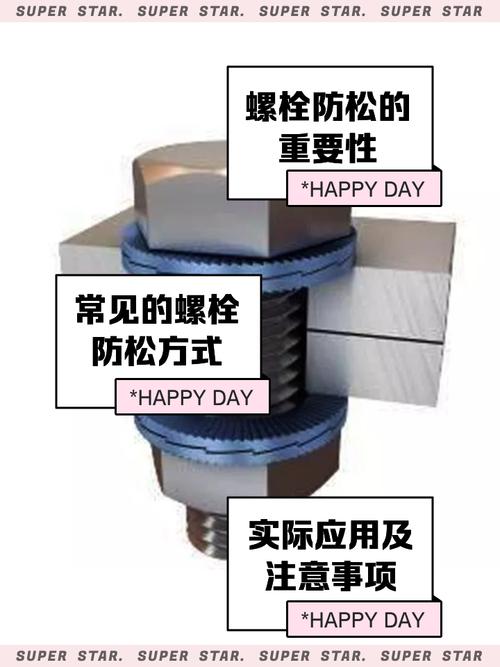

连接和防松：地脚螺栓不是拧紧就完事
很多工程师对螺栓连接的理解就是“8.8级，力矩多少牛米”，但底座的螺栓，承受的是反复振动和冲击，防松是第一位。我习惯用开口销防松或双螺母，弹垫只起辅助作用。关键的承受大动载的底座，我会设计成预埋套筒加压板形式，螺栓穿过套筒，靠剪切套筒来承力，螺栓本身只受拉。这样即使螺栓松动，也不至于瞬间产生大位移。
调整垫铁也是个不起眼但致命的细节。我见过一个案例，大型风机底座用了普通楔形垫铁，几个月后就因振动松动，整个风机移位，联轴器打碎。后来我们都用带自锁的棋形垫铁，或者环氧树脂灌浆固定，一次调好，永久牢固。
灌浆材料选择也有讲究。无收缩水泥基灌浆料强度高，但脆；环氧灌浆料韧性好，对冲击吸能有利。我一般在冲击大的设备如破碎机底座，用环氧；磨床这类连续精密设备，用无收缩水泥就够，关键是灌浆层厚度要控制，太厚容易开裂。
一个翻车案例，惊醒梦中人
分享个几年前的真实案例。客户说要改造一条旧线，加一台大型振动筛，要求底座快速制造。我想省事，用了原厂留下的一个旧底座，刚性足够，直接就装了。结果开机十分钟，振动筛振幅异常，紧固螺栓全松。仔细检查，旧底座内部筋板有疲劳裂纹，表面根本看不出来。振动下裂纹扩展，相当于给底座加了个弹簧，改变了系统刚度。最后只能重做，工期延误两周。从那以后，我再也不复用旧底座，除非彻底做焊缝探伤和刚度实测。
设计底座时，一定要想清楚设备的力流路径。从设备底脚，到底座安装面，再到筋板，最后到地脚螺栓，这里面每个环节的刚度突变都会产生应力集中。我会用拓扑优化软件跑一下，看哪里可以挖洞减重，哪里必须加筋，结合经验人工调整。有时候电脑给的最优解，铸造根本做不出来，还得妥协。这就是工程师的价值所在——在理想与现实之间找平衡。
说了这么多，其实底座设计的精髓就四个字：刚柔并济。该硬的地方硬，该软的时候软。这个度，没有万能公式，只能靠不断踩坑、测试、总结。希望这些经验能帮你少走点弯路。下次聊聊焊接底座变形控制，有兴趣的话可以再深聊。
