去年在苏州园区那家汽车转向系统零部件车间，刚装好的65寸3*3拼接工业数据展示大屏，站在3米外看，屏上的设备状态字都糊成了一团。当时甲方的设备主管直接脸黑了，我攥着手里皱巴巴的选型手册，后背全是汗。很多人对这类大屏的认知还停留在“找个外包做个炫酷UI，拼几块屏挂墙上就完事”，但真正在车间待过的人都知道，这东西从选型到落地，一半的坑根本不在软件端。

视距匹配才是第一关，别上来就堆高参数

别信销售吹的“像素越密越高端”。真不是。车间不是写字楼会议室。油雾、切削液飞溅、天车来回晃，你选的屏首先得扛得住环境，再谈清晰度。

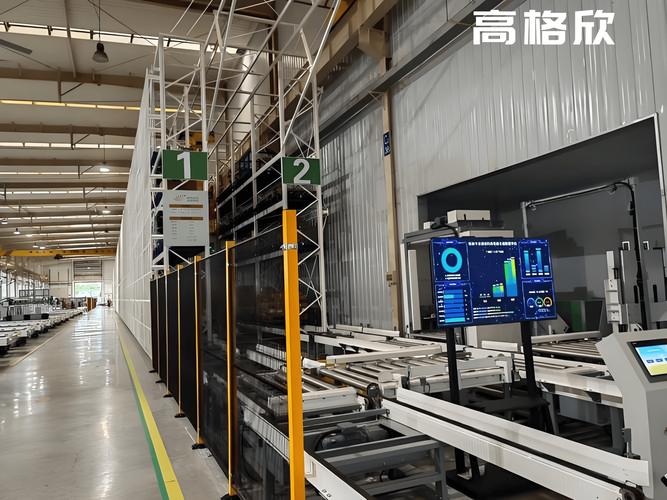

之前做过的项目里，技术人员选屏最容易犯的错，就是脱离实际安装位置的视距谈点间距。按照通用的显示行业计算逻辑，LED屏的最小清晰视距是点间距数值（单位：mm）乘以1000，比如P2.5的屏，最小清晰视距是2.5米，视距低于这个数值，人眼就能看到单个的像素灯珠，字就会发虚。那是不是视距越远，就该选点间距越大的屏？也不全是，得结合车间的环境损耗算。比如那个苏州的项目，当初安装位选在车间操作通道的正对面，通道到屏的实际距离是8米。一开始设计的选型是P2.5的屏，算下来整屏的造价是22万，后来我们重新测了环境——车间里的数控车床每天都有乳化液的雾汽飘到屏的位置，三个月下来，屏的透光率至少会降30%，如果选P2.5的屏，灯珠之间的缝隙只有1.5mm，油雾糊住之后，实际的等效点间距直接翻倍，8米的距离看过去，字肯定糊。最后换成P4的工业屏，造价直接降到14万，装完之后站在8米的位置看，字的边缘锐利度完全满足要求，哪怕过半年被油雾糊一层，实际的显示效果也不会打折扣。对了，还要遵守GB 50034-2013《建筑照明设计标准》里的相关要求，工业生产车间的显示屏，平均亮度不能低于1000cd/㎡，不然下午西晒的阳光照到屏上，直接变成照镜子的效果。我之前见过有项目为了凑“高端”的名头，在12米视距的位置硬上P1.8的小间距屏，多花了18万，结果屏的下半截被车间天车的吊臂挡了三分之一，纯纯浪费。

界面排布别按审美排，要按响应优先级排

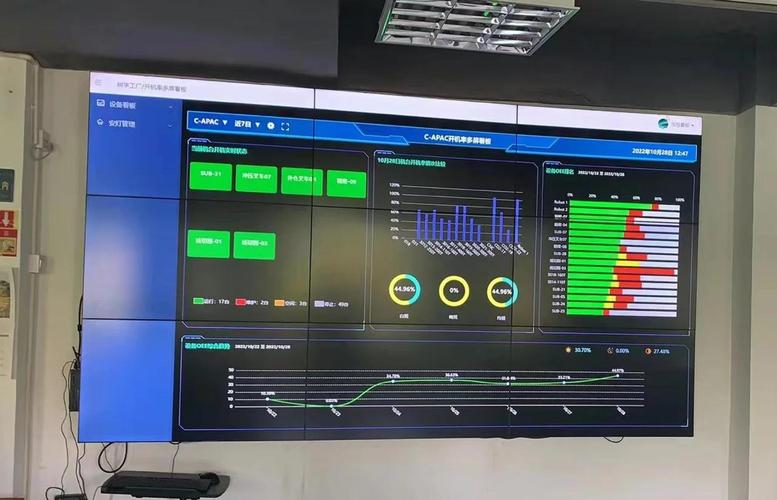

很多做UI的团队根本没进过机械加工车间，做出来的界面全是花里胡哨的3D模型、动态粒子特效，把设备综合效率OEE的大数字放在屏幕最中心，占了三分之一的面积，旁边堆一堆平滑得离谱的实时温度、转速曲线，看着挺好看。真到了车间里，操作工要找个换刀提醒的弹窗，得歪头在屏幕上扫半分钟。

我们后来跟本地高校人体工程学实验室的朋友做过实测，找了20个有5年以上机加工操作经验的师傅，站在车间通道的固定位置看屏，屏幕左上方的视觉注意力权重，是屏幕最下方的2.7倍。那界面的排布逻辑根本不是按“哪个指标重要放中间”，是按“哪个故障需要最快响应，就放在注意力权重最高的位置”。比如主轴温度超限、进给过载这种需要10秒内响应的报警，必须放在左上方的固定区域，按照GB/T 4200-2020《高温作业分级》的要求，这类报警信息的字号不能小于32号，在1200cd/㎡的亮度下，3米外的识别率要达到95%以上。别省那点字号。真的。之前有个项目，把所有报警信息放在屏幕最底部的滚动条里，跟新闻联播似的，滚动速度还调得特别慢，结果有台加工中心的主轴轴承温度飙到87度，报警弹了3分钟没人看见，最后主轴抱死，光维修费就花了12万，那个做UI的小伙子当时站在车间里，脸都白了。对了，那些炫酷的3D车间模型，其实放在屏幕的边角位置当装饰就行，别占核心的显示区域——毕竟来车间看屏的人，90%都是要找设备状态、看报警信息的，不是来当游客看3D动画的。

硬件可靠性的坑，90%的项目都踩过

很多人觉得屏挂上去、线接好就完事了，其实真正影响使用寿命的，是那些没人注意的安装细节。

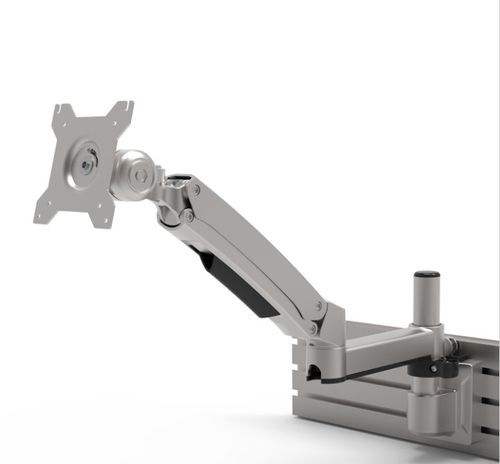

就说支架吧，车间里有冲压设备的位置，地面的振动加速度能到0.5g，普通商用拼接屏配的支架是1.5mm厚的冷轧钢板，用两年，支架的焊缝就会被振裂，屏歪了，拼接缝从出厂的0.1mm变成2mm，整个屏的观感直接报废。我们现在做项目，要求所有安装支架必须用3mm厚的Q235钢板做支撑，焊缝做防锈处理，跟墙面的连接用M12的膨胀螺栓，每个支架的固定点不能少于4个，抗振动等级要达到GB/T 2423.10-2019里的5g扫频振动要求。还有接地的问题，我上次碰到个项目，屏装好之后一开机，画面就飘雪花，尤其是车间里的变频器一启动，雪花点更密。施工队换了三次高清线都没解决，最后拿个万用表顺着地线捋，才发现是屏的金属外壳地线，跟车间的动力地线接在了同一个端子上，变频器启动的干扰直接串到了屏的信号线上。按照要求，工业现场的屏必须单独接车间的等电位接地网，接地电阻不能大于4Ω，跟动力地线的连接点至少要分开2米以上，不然干扰根本消不掉。那次我连续加了三天班，眼睛都看红了，最后把地线改完的那一刻，真的想把施工队的人拽过来看看啥叫等电位接地。哦对，还有那个自动亮度调节的光敏传感器，别听施工队的，别把传感器装在屏的背面——之前有个项目的施工队为了走线方便，把光敏传感器装在屏的后框上，结果每次屏自己发热，传感器就检测到“温度高、亮度降”，下午阳光直射的时候，屏的亮度反而降到了200cd/㎡，整个屏上全是玻璃的反光，跟照镜子似的，啥都看不清。传感器必须装在屏的外框正上方，跟人眼看屏的位置保持同一水平高度，测的才是真实的环境光照。现在很多项目做工业数据展示大屏，总想着要多炫酷、多有科技感，要能给来参观的领导留下好印象。但对天天在车间转的操作工、设备主管来说，啥粒子特效、3D模型，都不如报警弹窗够显眼、字够大、看久了不费眼。对吧？毕竟大屏是给干活的人用的，不是给拍宣传照当背景板的。
