搞冲压的，谁没被冲裁折磨过？我入行那年，师傅扔过来一张图，说：“小张，这副落料模，间隙给5%。” 我傻乎乎问：“师傅，书上说单边间隙（5~10）%t，到底取多少？” 师傅嘬口茶，答：“看料厚。”——这回答，我记了二十年。后来自己啃了无数废料，才悟出点门道：冲裁这事儿，理论一百页，抵不上车间里一根毛刺扎手。
间隙——魔鬼在细节
冲裁间隙，Z，双边值。公式谁不会背？Z=2t(1-μ)，μ是材料延伸率，理论推导漂亮得很。可实际呢？不锈钢和铜材的μ差别大了，按公式算出来，冲不锈钢可能刚好，冲铜料断面拉出尖刺，够你喝一壶。我常用的笨办法：软材料取小间隙，硬材料反而要大——书上说的“硬脆材料间隙小”是理想状态，现场遇到淬硬钢，间隙小立刻崩刃，你信不信？有一个案例，1.5mm厚Q235，按常规取单边8%t，即0.12mm，冲出的活儿毛刺能刮胡须。后来调到0.09mm，才压住。但批量和模具寿命怎么办？温度一高，间隙又变了。所以别傻记参数，得盯着断面：光亮带占1/3，断裂带角度整齐，毛刺无或极小，那才是黄金间隙。

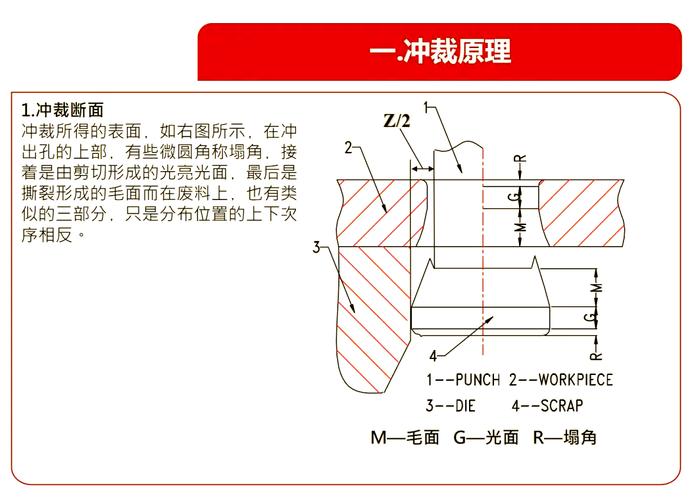

看看图就明白，间隙偏小，上、下裂纹不重合，产生二次剪切，断面扭曲还伤刃口；间隙偏大，材料被拉入，圆角带明显，断裂带粗糙倾斜。说实话，试模时我习惯用塞尺验证，然后微调，比查表靠谱。最怕设计写完数就不管，车间改不了，废品堆成山。对了，间隙方向不能反——落料件尺寸由凹模决定，间隙取在凸模；冲孔尺寸由凸模决定，取在凹模。这个低级错误我犯了不止一次，说起来都是泪。
冲裁力计算——别被经验公式骗了
冲裁力F=KLtτ，K一般取1.3，L是轮廓周长，t料厚，τ抗剪强度。平刃冲裁这个公式问题不大，但当你碰上斜刃剪裁、阶梯凸模，它就不灵了。记得有回设计一副大件落料模，理论算需300吨力，实际机床憋得直叫，差点过载停机。一查，才发现材料σb比证书上高一截。从此我学乖了：取τ=0.8σb较保险，再留20%余量。还有，卸料力、推件力常被忽略，可它们加一起能占到总力15%。设计弹簧、打杆时，忘掉的教训是——弹簧断了，操作工拿锤子敲，模具裂了。
减少冲裁力的招数：斜刃、阶梯、加热、分步。斜刃好用，但刃口制造麻烦，且冲件平整度下降。阶梯凸模更常用：把冲头做成不同高度，让峰力错开。我常用阶梯差一个料厚，效果不错。但注意小凸模先入还是后入？后入的话，大凸模冲裁引起的材料畸变会使小凸模憋断——要命。所以另有个原则：刚弱的凸模先冲。
刃口设计——凸凹模的恩怨情仇
这俩家伙尺寸定好了，模子活九十九；定不好，修模师傅天天骂。落料以凹模为基准，凸模按间隙缩小；冲孔则反过来。那凹模刃口尺寸怎么给？落料件要准，凹模尺寸取工件最小极限尺寸，再加磨损系数x（0.5~1）。x怎么选？工件精度高、料薄，x取大；反之取小。书上表格多，但有个坑：标注公差不对称时，一定要先化成对称公差，再算尺寸。我见过误把上偏差当基精确的，整批件全大了一圈……白干半个月。
还有热处理。凸模淬硬到58~62HRC，凹模60~64HRC——别图高，脆了崩角，低了下沉。我经手的Cr12MoV模具，搞过深冷处理，耐磨是上去了，裂得也干脆。所以后来降点硬度，韧性优先。还有个宝贝叫表面TD处理，间隙极小的精冲模上用过，寿命翻倍，可价格也让人肉疼。权衡吧。
最后唠叨一句：冲裁没那么高深，但心眼要细。间隙、力、刃口，哪个环节出岔子，毛刺、变形、啃刃都来找你。勤记试模记录，比空谈强。这篇碎碎念，若让同行踩坑时想起一点，也算值了。
