这玩意儿到底怎么焊上的？
不是靠胶水，不是靠热板，纯粹是物理层面的“硬磨”。压电陶瓷把20kHz或者更高频的电信号变成机械振动，振幅也就几十微米——比头发丝还细。但通过变幅杆一放大，到了焊头前端能蹦跶到50~100μm。这么快的频率，哪怕振幅只有头发丝级别，接触面的分子链也扛不住剧烈摩擦生成的高温。 不过有个地方经常被误解：热量主要集中在导能筋上，而不是整个焊接面。导能筋就是特意做出来的小三角凸起，它负责“集中应力”，让振动能量瞬间在那里爆发。没有导能筋的话，大面积贴合很难焊透，尤其无定形塑料如PC、ABS还好，碰上尼龙等半结晶塑料，简直是一场灾难。 我之前踩过一个坑，帮一家汽车配件厂设计油滤壳体——材料PA66加玻纤，焊接区域是个不规则环形。刚开始按经验在整圈做了0.6mm高的导能筋，结果焊完内侧总是有虚焊。后来切剖发现，远离焊头能量输入点的地方，导能筋根本没完全塌陷。重新改模具，把导能筋分段，近端高度0.5mm，远端0.8mm，这才搞定。所以说理论归理论，实际分布总得动点歪脑筋。
选焊头就像选鞋子

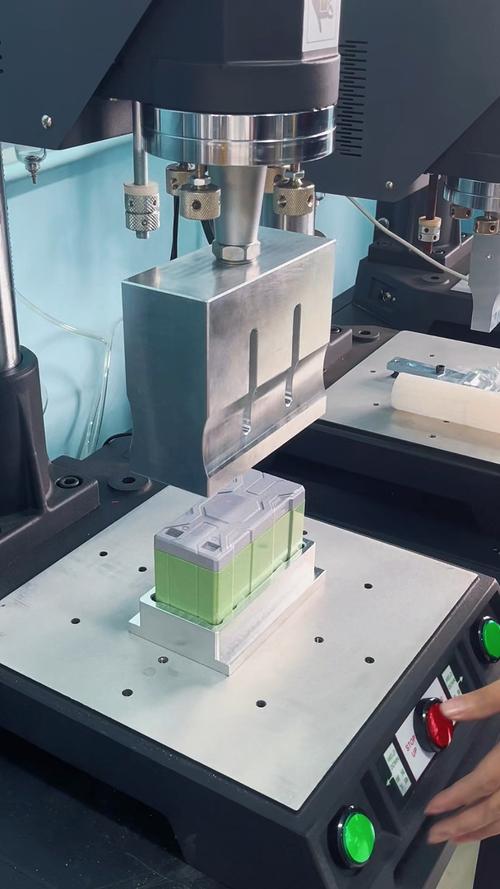

焊头设计是整个系统里最要命的一环。它不光要传递振动，还得与工件贴合，承受静压力和气动脉冲冲击。钛合金、铝合金、钢——钛合金用得多，因为声阻小、疲劳强度高；但碰到超大型零件，为了省钱也用7075铝，镀硬铬凑合，只不过隔三差五就得换。 设计焊头必须算频率匹配。20kHz焊机的焊头，固有频率得调到设备谐振频率±0.5%以内，否则功率传不过去，都在变幅杆里发热变成噪音。算频率不是套个公式就完事，有限元分析跑一跑，节点位置错一点，结果天差地别。有一次外包了个焊头给深圳一家小厂，回来实测频率19.2kHz，装上去机器直接报警过载。拆开一看，人家把变幅杆和焊头设计成一体，结果长度算错，谐振频率整个跑偏。最后自己画图重新CNC，才救回来。 还有一点容易被忽略：焊头跟塑料件的接触面不能太光滑。很多人觉得光滑贴得紧，其实恰恰相反，高频振动下光滑面容易打滑，反而产生不了足够摩擦力。正确的做法是表面做纹理，比如滚花或者喷砂，增加阻尼。我曾试过在聚碳酸酯透镜焊接中，焊头表面用激光蚀刻了交叉纹路，焊接强度直接涨了15%。参数调不好，不如回家种田
振幅、压力、触发力、焊接时间、保压时间、下降速度——光看这些名词就头大。但最核心就三个：振幅、焊接压力、能量（或时间）。三者相互制约，调一个其他都得跟着动。 说实话，很多操作工喜欢用时间模式，因为“简单”。可时间模式最坑的是，材料批次稍有波动，同样的时间要么没焊透要么过焊。我强烈建议用能量模式，通过监测超声电源输出的功率积分，达到设定能量值就停。尤其医疗耗材之类的小零件，能量模式重复性好得一批。 不过能量模式下，触发力的设定很关键。如果触发力太小，振子还没完全压住工件就开始振，焊头跟工件“啪啪”乱跳，很容易打坏导能筋。触发力太大，又可能把还没软化的筋挤塌，导致虚焊。我一般从30N低值开始，慢慢往上加，直到焊接曲线前端没有剧烈波动为止。 另外，保压时间不能省。见过太多人为了提节拍，一熔就撤压力，结果塑料还没完全凝固就回弹，强度掉得夸张。有个血泪教训：PC材质的医疗器械外壳，保压从0.5秒减到0.3秒，成品摔在地上居然直接裂开，退回来2000多件。从此我定死规矩：保压时间至少0.8~1.2秒，除非冷却工装能强行急冷。别小看治具和衰减

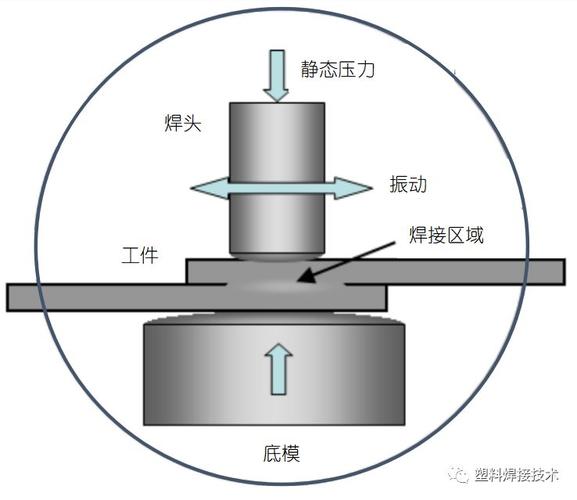

底模治具要是做得不好，整个焊接过程就是南辕北辙。必须保证工件在振动方向上的支撑刚性足够，否则能量全被治具吸收，焊头再怎么使劲也白搭。有一次我去现场排查一个焊不牢的问题，发现他们的治具居然用尼龙做定位块，当场差点骂人——尼龙本身就有阻尼，吃掉30%能量算是轻的。 还有远场焊接的衰减问题。如果焊点离焊头接触位置太远，振动通过塑料本体传播时会急剧衰减，尤其掺了玻纤的料子。这种情况下，要么改焊头形状让接触点尽量靠近导能筋，要么采用多级焊头或者双头联动的方案。记得一个仪表台骨架焊接，跨度400mm，单焊头死活焊不满，最后上了两套振子系统同步焊接，才满足强度要求。
