淬火件能直接用？开什么玩笑。
我至今记得刚进车间那会儿，一位老班长瞪着我说：“回火都不做，你当那是金刚不坏？” 后来亲眼见过几次——淬完火的40Cr轴，还没下回火炉就被搬运工磕掉一块，刀刃似的脆。得，报废了。
回火，从来不只是“加热到某个温度再冷却”。它是一场组织与性能的博弈，是韧性与强度的交易，也是热处理工程师最频繁的踩坑现场。
回火温度怎么定？硬度说了算，但别只看硬度

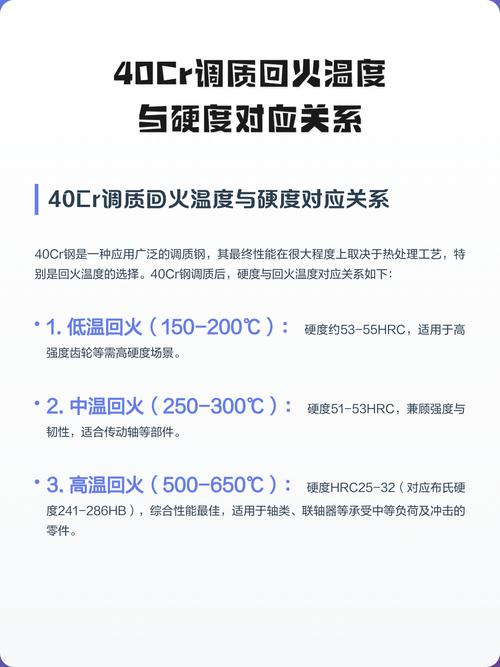

刚上手那会儿，我迷信回火曲线，以为温度对应硬度是一条平滑的抛物线。其实根本不是。 拿40Cr来说，200°C回火硬度还能稳在55HRC左右，可一旦跨过300°C，硬度开始跳水，到了550°C以上，30HRC都保不住。但——急什么呢？不是所有零件都追求高硬度。
有一次做一组重载齿轮，客户要求心部硬度33-38HRC，表面要耐磨。设计部门直接给了个回火温度450°C，我一听就摇头：这是第一类回火脆性区，冲击韧性会掉得让人怀疑人生。后来改了工艺，520°C回火，硬度刚好下到35HRC，韧性却翻了一倍。真事儿，不信你去查GB/T 1172那份标准，数据全在那儿躺着。
回火温度的选择，表面看是硬度指标，背后其实是服役条件与失效模式的权衡。受冲击的零件，宁可牺牲一点硬度也要韧性；受纯压或者静载的，硬度高点没关系。可很多人偏偏死磕图纸上的HRC值，忘了零件到底在什么工况下干活。对吧？
回火脆性，那个让人夜里睡不着的东西

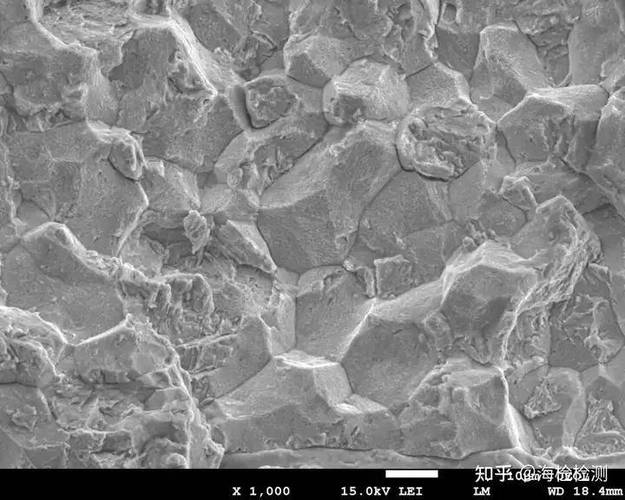

说到回火脆性，我满脑子都是20年前那次事故。一根直径300mm的42CrMo主轴，淬火后550°C回火，结果用了不到三个月，齐刷刷断成两截。断口分析搞了整整一周，结论——第二类回火脆性。因为工件太大，回火后油冷还是慢，心部温度在500°C附近逗留太久，磷、锑这些杂质元素往晶界跑得欢，脆性就上来了。
很多人只知道第一类回火脆性（250-350°C那个“禁区”），却经常忽略第二类。第一类是碳化物析出搞的鬼，不管快冷慢冷都脆，没法补救，只能躲着走。第二类不同——它是杂质元素偏聚，快冷能抑制，但大截面工件快不了啊。 后来我们的对策：要么加钼（0.2-0.3%Mo就能显著抑制），要么回火后水冷或油冷，还得盯着温降到三百度以下再进下一道。
说实话，现在不少年轻工程师一看到韧性指标达不到，第一反应是“降低回火温度”。错！说不定正好一脚踩进脆性区。 韧性问题往往是组织问题，不是硬度问题。你得看金相，得分析断口，得摸清元素的脾气——像个侦探似的。
回火工艺参数的计算与经验，公式下的“潜规则”
理论上，回火效果可以用Hollomon-Jaffe参数来评估：P = T (C + log t)，其中T是绝对温度（K），t是时间（h），C是材料常数（对多数钢约20）。这玩意儿挺有用，比如你要达到相同回火效果，温度升高10°C，时间能缩短一半。但在车间，没人愿意算对数，都是经验表。
不过话说回来，经验表有时也坑人。有一次处理薄壁件，按常规保温时间每25mm一小时来算，结果回火过度，硬度全跑偏。后来才意识到——壁厚不是有效厚度，加热速度才是爹。薄壁件透热快，保温时间得打折，尤其是回火温度高于500°C时，组织转变几分钟就完成了。还有装炉量，密密麻麻堆一炉，中心件和边缘件温差能到30°C，硬度散差自然大。我现在但凡重要件，都要求装炉时留足间隙，甚至每层用隔板。
更头疼的是工件的内应力——是回火就必须考虑去应力程度。淬火后残余应力巨大，不回火直接裂，回火不足用时裂。我们的规矩：结构复杂的焊接件或大锻件，回火后还得做一次振动时效，双保险。这不是标准里明文要求的，纯粹是泪的教训。
回火不是终点，是新一轮较量的起点
有一次客户投诉，说我们的主轴装机动平衡不过关。查来查去，问题居然出在回火后冷速不均导致的残余变形上——回火后冷却和淬火冷却一样重要。空冷、风冷、油冷还是炉冷，直接影响最终的应力分布和尺寸稳定性。精密零件，回火后切忌随意丢在潮湿的地面上，局部冷却一快，微变形就找上门。
这些年，我越来越觉得，回火是热处理里最具“人性”的工序。淬火像青春，刷地一下硬邦邦，却脆得不行；回火像打磨，缓缓地褪去戾气，换来沉稳。但火候缺了、过了、偏了，材料就变成另一个人。所以我们这些工程师，就像老厨子，看火色、闻烟味、摸温度，也得凭感觉——当然，背后是数据、标准和成千上万次失败堆起来的直觉。
说到这里，你大概明白我想表达什么了。回火很简单？不，它太深了。每次制定工艺，我都像个战战兢兢的手艺人，因为我知道，下一次失效可能就藏在某一个参数的缝隙里。
