做机械设计这行，弯曲强度就像个绕不过去的坎。你觉得自己已经算清楚了，样机一测试，断了。那种挫败感——啧。今天不扯八股，就聊聊我这些年跟弯曲强度打交道攒下的经验，顺便吐吐槽。

弯曲强度到底在说什么

很多人把弯曲强度和抗拉强度混为一谈，其实差远了。简单讲，弯曲强度是材料在受弯时抵抗破坏的能力，对应的应力状态是拉压组合。你拿根梁，上面受压、下面受拉，中间还有个中性轴——这事学生时代都学过，但到了设计图纸上，往往就忘光了。

说实话，材料在弯曲时表现出的强度通常比单纯拉伸高，因为应力不是均匀分布的，最外层纤维先扛着。不过话说回来，你要是用铸铁这种脆性材料，它的弯曲强度可能就比拉伸高不了太多，因为受拉侧一开裂就全完了。我早年在设计一个铸铁支架时就吃过这亏，按抗拉强度取的安全系数，结果弯曲工况下还是断了，问题就出在没意识到拉伸侧才是薄弱环节。所以，设计时别光盯着手册上的弯曲强度数值，你得看它是什么条件下测的。标准试验通常是三点弯曲，跨度与试样厚度比有明确要求，比如GB/T 1449-2005对纤维增强塑料的规定。偏离这些条件，数据参考价值就打折了。

算得准不如用得对：弯曲应力计算里的坑

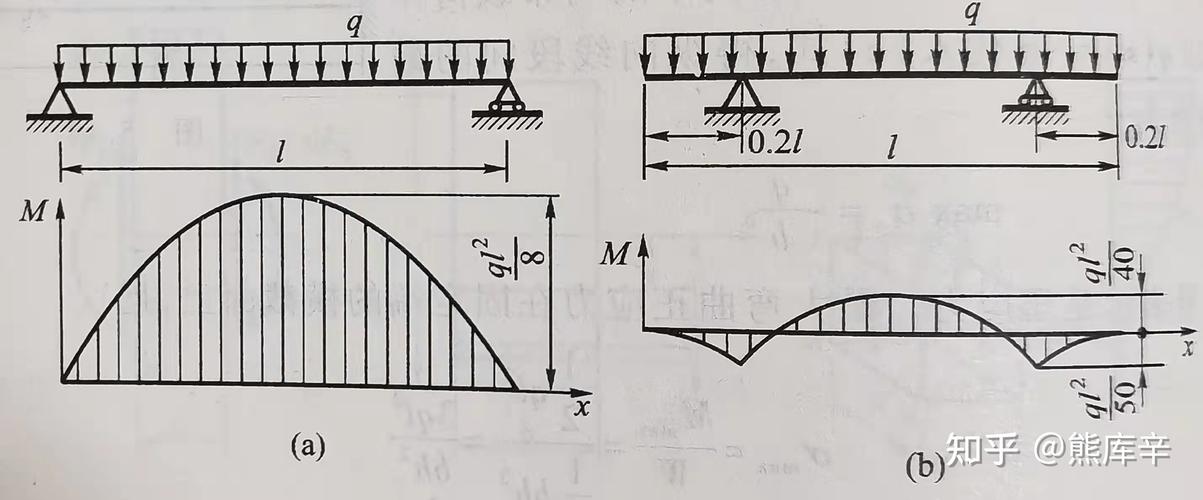

公式大家都熟：σ = M*y/I，M是弯矩，y是到中性轴的距离，I是惯性矩。但魔鬼在细节里。先说弯矩。你以为简支梁受集中力就是P*L/4？那只是静力学。实际工况里，载荷可能偏心、可能动态，甚至安装误差产生的附加弯矩都很可观。我曾经设计过一个长轴，两端轴承座跨度两米多，中间挂个齿轮箱，算的时候假设载荷沿轴线均匀，结果运行起来振动大得吓人。后来一查，齿轮啮合力的径向分量造成了一个不小的弯矩波动，完全没计入疲劳校核。

再说截面形状。惯性矩是关键。工字钢对强轴的惯性矩大，但要是误用了弱轴方向受力，那真是灾难。记得早年帮人改过一台设备，原设计用槽钢当横梁，开口方向朝着受力面，结果变形太大。换成矩形管，立刻妥了。所以，别光看材料强度，截面布置往往比材料本身更重要。还有个常见错误：变截面处应力集中。很多设计师为了减重，在梁上开减重孔，或者做阶梯轴，却忘了校核过渡圆角处的峰值应力。弯曲强度校核用的是名义应力，如果应力集中系数高达2~3，局部屈服是早晚的事。我一般会在FEM里专门提取这些热点，哪怕手算也要查应力集中系数手册（比如彼得森的《应力集中系数》），否则晚上睡不踏实。

选材与热处理：被忽视的变量

你以为买了40Cr，弯曲强度就板上钉钉了？Too young. 同一牌号，调质和正火出来的性能能差30%以上。更别提那些小钢厂出来的“40Cr”，含铬量可能就在下限晃悠。我记得有个项目，传动轴断裂分析，强度核算明明够。后来打了光谱，确认材质合格，但硬度偏低。追溯热处理记录——淬火温度低了，回火温度高了，芯部铁素体过多。结果弯曲疲劳极限直接掉了四成。从那以后，重要受力件我必指定热处理工艺，并要求随炉试样做力学性能检测。还有表面处理。渗碳淬火能显著提高弯曲强度，因为表面产生压应力，抵消了部分弯曲拉应力。但渗碳层过深也危险，脆性大，一过载就剥落。这个平衡，全靠经验和对工况的理解。 别忘了残余应力。焊接件如果没退火，焊缝附近的高残余拉应力能直接废掉你的弯曲强度储备。我见过一个焊后不热处理的大架子，静载测试没事，用了半年，在焊缝热影响区开裂，就是因为残余应力叠加弯曲应力，慢慢引发了延迟裂纹。

标准和规范：不是教条，是底线

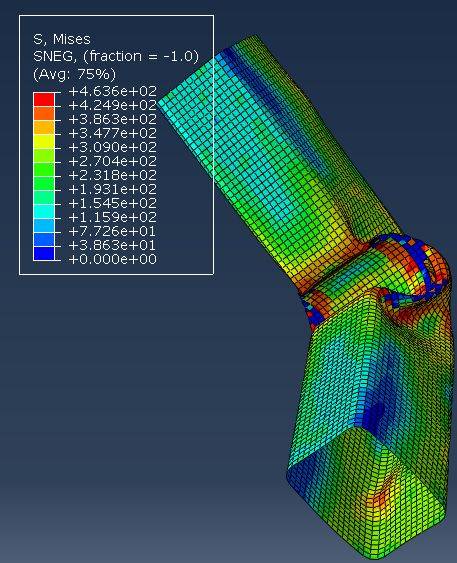

很多人烦标准，觉得束缚创新。可标准是什么？是前人用事故换来的最低安全线。涉及弯曲强度校核，我书架上常翻的是GB/T 1591（低合金高强度钢）、JB/T 4732（分析设计标准）、还有DIN 743（轴的承载能力计算）。举个例，轴的弯扭合成强度校核，如果你按教科书用第三强度理论，算出来的直径往往偏小。而JB/T 4732会考虑应力分类，对一次弯曲应力的许用极限放得比一次薄膜应力宽，但对二次应力的安定性有要求。这些微妙之处，不啃标准是不知道的。做出口产品的话，还得看ASTM、ISO。比如ISO 898对紧固件的弯曲强度有专门规定，因为螺栓受偏心载荷时弯曲应力能占到拉应力的30%。设计时若忽略，预紧力再大也防不住松动失效。最后，聊几句仿真。FEA现在人手一个，但别沦落到“Garbage in, garbage out”。网格密度、边界条件简化、接触设置… 哪一步都能把弯曲应力结果扭曲个10%~20%。我习惯先用梁单元手算一遍，有个基准，再看FEA的位移和应力分布是否合理。实在拿不准的，拉个应变片实测。毕竟，计算机会骗人，但断掉的轴不会。说了这么多，无非一句：弯曲强度不是孤立的材料参数，它是设计、工艺、装配、工况的耦合结果。下次再有人拿个标准拉伸试样数据跟你拍胸脯，记得多问一句——弯曲的时候呢？
