符号是语言，不是咒语

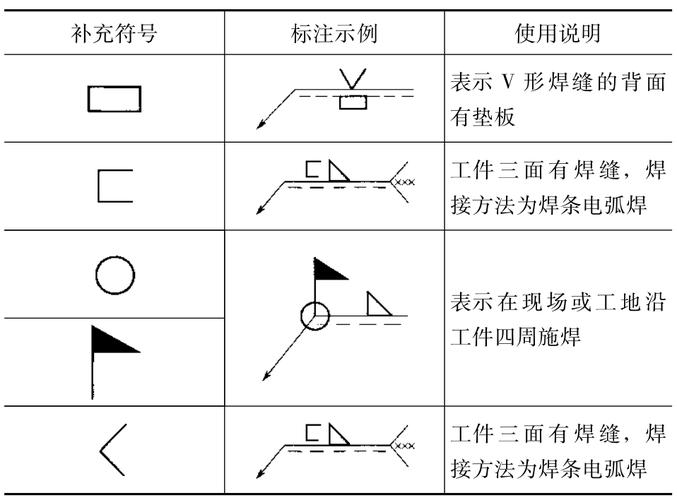

刚入行那会儿，师傅扔给我一张图，上面趴着条蚯蚓似的横线，斜斜伸出一根箭头，旁边一串数字。我说这都什么玩意儿？师傅呵呵一笑：“焊接符号。看不懂？那你画的图焊工能看懂？”——这句话我记了十几年。焊接符号本质上是一种工程语言，国际标准 AWS A2.4 和 ISO 2553 都把它定义得明明白白。但问题在于，语言就讲究“约定俗成”，可我们国内很多图纸是混着用的——美标、欧标甚至企标乱炖，不出问题才怪。 基本结构不复杂：一条参考线（实线），一条识别线（虚线）——注意，虚线在上或在下含义不同；箭头指着焊缝；尾巴上可能加注焊接方法、检验要求。基本符号比如角焊缝就是个小三角，坡口焊缝一根竖棍，塞焊是个圆点… 听着简单？呵呵，等你碰到现场焊符号（小旗子）和周围焊符号（小圆圈）凑在一起，再叠个尾部标注“SMAW”的时候，你就知道什么叫头皮发麻了。
你确定你肯定看懂了？

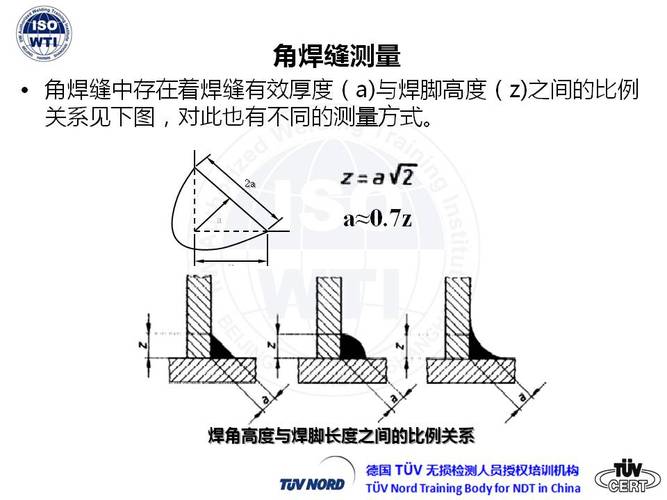

去年我审核一个外包团队的图纸，角焊缝符号旁边写了个“8mm”，箭头指向工字梁腹板和翼板的连接处。乍看没毛病，对吧？但错大发了——他们没标焊缝长度。按 ISO 2553，如果只标尺寸不标长度，默认是满焊！可车间按以往习惯，以为是间断焊，200mm 一段。结果装到一半发现刚度不够，全返工。气得我直接冲进项目室拍桌子：“符号是这么画的吗？标准都不查？” 事后想想，也不能全怪他们，因为我们公司自己都没统一过标注规则。 所以，看懂符号真不是会认三角和圆圈就行，你得盯着细节：箭头侧和箭头对侧，分别对应参考线的实线和虚线。实线一侧是箭头所指侧的焊缝，虚线一侧是另一侧。很多人在这儿栽跟头。还有，尺寸标注的顺序在全球不是统一的。AWS 把尺寸放左边，长度放右边；ISO 则把尺寸写在符号正上方。如果你拿着一份混合标注的图纸，脑子不转快点，焊出来必是废品。 更坑的是组合符号。比如要求“现场角焊缝，周围焊，焊脚8mm，100mm间隔焊，总长400mm”，那符号画出来尾巴得挂一堆东西。我见过最夸张的一次，一个符号带了五个补充符号，车间班长直接打电话骂我：“你这画的清明上河图吗？” 哎，从那以后我养成了个习惯——凡是复杂焊缝，宁可旁边加个大样图，也别堆砌符号去考验焊工的耐心。
从设计桌到熔池，差着十万八千里
血泪史里刨出来的几条铁律
2018年，一个大型底座，主梁对接焊缝，我标了“1/2V形坡口，反面清根”，但忘了标“背面焊缝”。车间按我的图，正面焊完，背面用碳弧气刨清根后，就没再焊背面。等探伤发现未熔合，查图纸，我的锅——因为按 AWS，如果你要求背面也形成焊缝，必须用补充符号（一条横穿参考线的曲线）表示背面焊缝。我就画了个清根符号，缺失了背面焊的标识，车间以为清根是为了后续的NDT。结果，修补花了三周，我的年终奖直接泡汤。 还有一次，不锈钢管道焊接，符号上光写了个“PAW”（等离子弧焊），没说明保护气体和背保要求。焊工按常规用了纯氩，结果背面氧化严重，铁离子污染导致耐腐蚀性完蛋。最后业主追究起来，还是我的标注疏忽。所以后来我学乖了：凡是特殊材料，尾部标注必须带上保护气体、层间温度、焊接位置等核心信息。 这些教训告诉我，焊接符号绝不是一个孤立的设计元素，它是连接设计、工艺和检验的纽带。你要画的不是一个符号，而是一整套焊接要求。这可不是死记硬背标准就行的，得靠项目喂出来。
