不少年轻同事问我，工业机器人设计到底啥最重要？我通常会反问一句：你最怕它坏的时候？其实心里想的是，这玩意儿看似一堆电机堆起来的，实际上每个环节都能坑你一道。今天写点东西，梳理几个我琢磨多年的关键点，顺便吐槽一些翻车现场。
刚度：决定你末端精度的隐形天花板
机器人的静刚度，说白了就是抵抗负载变形的能力。你给它一个力，它往外让多少。这个数值在样本上往往不写，但实际使用中，可能比重复精度更致命。
有一年我们做3C产线的桌面型机器人，负载3kg，臂展500mm。空载跑重复精度±0.02mm，客户很满意。结果一装上吸嘴吸起一块手机盖板，末端直接下沉0.35mm。这0.35来自哪里？关节减速器扭转、连杆弯曲、轴承间隙。最后我们逐个排查，发现最明显的是J2轴减速器输出端的弹性扭转。
那时候我们就意识到，不能只看“机器人本体重量”去猜刚度。要实测。方法也很土：把机器人锁在某个姿态，用测力计在末端加载，然后放三个激光位移计，测X/Y/Z方向的偏移。得到刚度矩阵。注意，不同姿态下刚度矩阵差很多，尤其是腕部，所以必须测量几个典型姿态。
公式就不推导了，但有一个经验值：对于通用六轴工业机器人，末端弯曲刚度最好不低于50N/μm。你算一下，10N的工艺力只让末端走0.2μm？等等，50N/μm，那10N就是0.2微米，这太离谱了，实际很多机器人只有5-10N/μm。对的，行业里大多数机器人末端刚度在5-20N/μm左右。我曾测过某国产机器人，只有3N/μm，一受力就软了，这还怎么干活？所以设计时一定要核算工艺力下产生的变形是否可接受。
减速器选型：别只看减速比和额定扭矩
这个话题，我很有发言权，因为翻过车。
先列几个常被忽略的关键参数：扭转刚度、回差（背隙）、体积、重量、效率、惯量，以及最容易被忽略的——瞬间允许峰值扭矩。举个例子，机器人急停时，关节会承受相当大的冲击扭矩，如果峰值扭矩不够，齿轮或柔轮直接崩了。
再说回差。回差小，运动的响应性就好，但也会带来一些问题，比如受力时传动元件之间的碰撞。谐波减速器回差小，但是柔轮的扭转刚度较低。所以如果你要求高刚度，用RV更合适。但RV的回差相对大一点，价格也高。
多年前，我们设计一个搬运机器人，J2轴选了个国产RV减速器，样本参数看着不错，额定扭矩250N·m，峰值500N·m，价格是日本的六成。装上之后运行一段时间，出现异响。拆开看，润滑油已经发黑，滚针轴承有点磨。这就是材质和热处理差距的典型症状。说实话，现在国产RV在中端场合已经能用了，但重载高频冲击下，还是进口的稳。
所以我的经验是：刚度要求高的工作站，减速器选型时优先看扭转刚度曲线，要看负载下的角度变形，而不是只看样本上的静态扭转刚度。另外，安装法兰面的平面度一定不能妥协，你见过因为法兰面翘曲导致减速器壳裂开的吗？我见过。

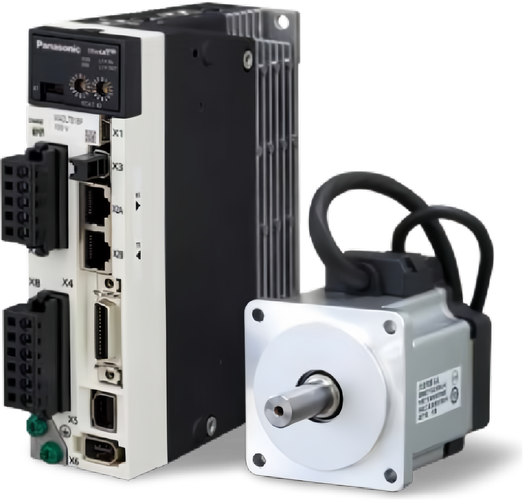

伺服电机和驱动器的匹配——一台会算账的机器人
很多工程师以为电机选型就是算个惯量比。其实远不止。尤其是机器人的各关节耦合，动态扭矩需求比单体大得多。
惯性匹配规则：一般推荐总负载惯量（含减速器折算）与电机转子惯量之比在5-10倍内。但机械臂的大臂，这个比值甚至能到30。这时候必须用动力学前馈，否则电机会振动，或者跟误差大到没法看。
我们以前有一台机器人，J1轴转动特别迟滞，低速时一顿一顿的。查了很久，发现是驱动器的速度环增益太低，而且没有加静摩擦补偿。在电机里，静摩擦转矩大约占额定转矩的2%-5%，但位置环积分一介入，就容易产生极限环振荡。后来我们在前馈里加了一个摩擦力矩补偿项，利用速度符号的正负，单独做一个偏置。效果立竿见影，低速平稳多了。
说实话，控制层面这些东西，很多机械工程师是抵触的。但你若想设计出好的机器人，好歹要懂个大概。因为机械结构和控制参数是深度耦合的。比如你用了一条刚度很低的同步带，速度环带宽就上不去，机器人就会颤。这不能赖控制算法。
末端工艺设计的几个教训
机器人的价值在于给工艺服务。无论是焊接、喷涂还是搬运，末端工具才是真正与工件交互的东西。
焊接机器人常见的坑：热变形。大家都重视TCP标定，但忽略了温度的影响。有一次我们给某汽车零部件厂做铝合金MIG焊，焊枪装在一个长悬臂上。连续焊了半小时，TCP漂移了0.8mm，焊缝直接跑偏。后来检测，是悬臂铝合金材料的热膨胀加上焊缝热辐射导致的。解决办法很简单：把悬臂材料换成钢，或者在结构上设计水冷通道。
还有打磨机器人，不能只靠刚性去硬压。我用过力控主轴，配一个高精度的六维力/力矩传感器，实现了恒力打磨。但要注意，力控的响应带宽一般在10-20Hz，如果机器人本体的刚度不够，就会在接触瞬间产生弹跳。这时候你需要降低机器人速度，或者加一个柔顺装置。
插一句：做非标自动化时，有客户问“你能不能用工业机器人直接干激光切割？”当然可以，但机器人的刚度不如龙门式，所以切割速度只能慢一些。这不是机器人不能干，而是你选的机器人没有针对该工艺做优化。
安全设计——不是用来应付检查的
很多集成商把安全设计当成一个复选框，做完了事。我想说的是，真正的安全设计，是让你晚上能安心睡觉的设计。
重点包括：急停回路用硬接线，不要依赖通信；双通道安全继电器；机界面设置保护罩；安全PLC和标准PLC逻辑分离；还要注意动态制动的性能——断电时电机要能快速停止，不能滑行太久。
我再讲一个实际案例：某机器人工作站，因为调试时把机器人速度调到100%，但安全门限位没有联动，机器人运转时操作员进去换工具，幸好碰的是保险杠，否则真出大事。从那天起，我们公司规定，所有集成项目必须做风险评估，现场必须挂安全标识。这不是开玩笑的。
回归设计本质：工业机器人是一个机电一体化的复杂产品，刚度和减速器是骨架，伺服和控制是肌肉神经，末端工艺是它存在的意义。没有银弹，每个环节都要较真。
最后，如果你想和我聊聊某台机器人的刚性计算，我很乐意。但切记，别迷信样本，一切以实测为准。
