上个月我们产线那批阀体，废品率飙到 4.7%。领导的脸拉得比车间的行车轨道还长。我当时盯着统计报表，脑子里只有一个念头——数据不会撒谎，但数据会迷路。
所以这篇东西，不写那些花哨的六西格玛理论。我把过去五年踩过的坑、熬过的夜、跟加工参数较过的劲，全倒出来。质量数据复盘，说白了就是三件事：找真相、改参数、防复发。但每件事做起来，都他妈的比想象的恶心。
先从数据清洗说起
很多人拿到质量报表就急着画帕累托图。停。先看看原始数据他妈的是不是人填的。去年我接手一个供应商的轴类零件，他们报的直圆度数据，小数点后三位全是 0.005 或 0.004，就像用尺子量的。真实加工数据应该是杂乱无章的，带着设备振动和刀具磨损的痕迹。那群孙子直接把设计公差当实测值填进去了。

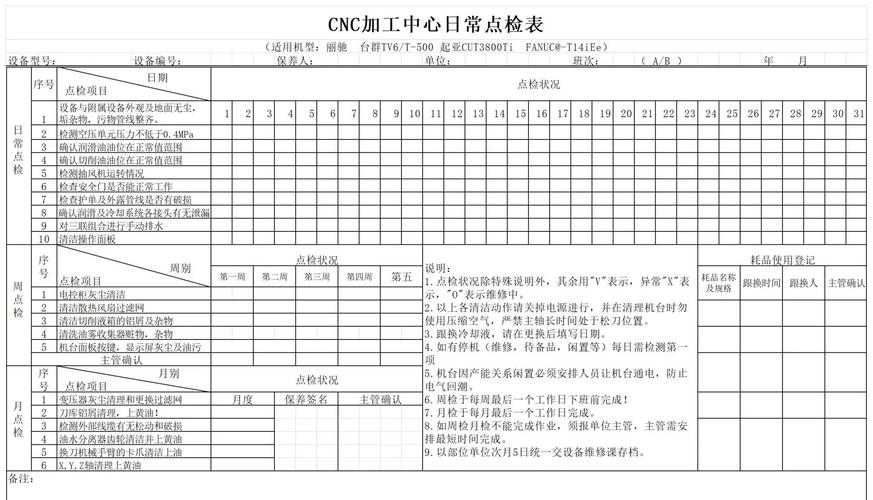

数据清洗不是技术活，是伦理活。你得懂点人情世故。车间工人填巡检表，填错了怕扣钱，就填个“正常”或“合格”。你问他，他说“反正最后有终检”。所以复盘第一步，把那些明显没动脑子的数据剔除掉——比如所有数值完全相同、或者连续 20 组数据标准差小于 0.001 的记录。我之前用 Python 跑了个拉依达准则，把超过 3σ 的离群点都标出来，结果发现 300 组数据里有 47 组是编的。这他妈不是测量误差，这是管理黑洞。
清洗完数据，再重新算过程能力指数 CpK。记住，CpK 低于 1.33 的工序，直接列为重点怀疑对象。但别急着改工艺，先把测量系统分析做一遍。我见过一个奇葩案例：三坐标测量机没标定，探针磨损 0.02mm，愣是让一个本来合格的零件被判成废品，损失了 8 万块。
相关系数不代表因果，别犯傻
有一次我们追查内孔粗糙度超标，把所有变量都拉进 Minitab 做相关分析。结果发现切削速度和粗糙度的相关系数只有 0.3，倒是一个无关的变量——环境湿度——相关系数 0.7。差点把空气除湿器定为工艺参数。后来才发现，湿度高的时候，切屑容易粘在刀尖上，导致振纹。所以间接影响也是影响。
但更坑的是，你用线性回归去拟合非线性关系。加工温度与刀具寿命，在转速超过某个阈值后是断崖式下跌，前面线性拟合得再好，到阈值就失效。所以复盘时，把数据按设备、时间段、操作工分层。我通常用鱼骨图把所有可能因素列出来，然后用对比分析——把好班次和差班次的数据分开，看哪个参数差异最显著。这个方法笨，但有效。
有一次我们发现某台加工中心的白班废品率明显高于夜班。数据里看不出原因，直到我去现场蹲了一整天。白班工人为了赶进度，经常把冷却液关小，让铁屑飞溅。夜班没人管，反而按标准来。这哪是工艺问题？这是绩效制度在坑人。后来把产量考核改成“合格件数”，废品率立刻降了一半。所以质量数据复盘，必须看人为操作因素，而不仅仅是设备参数。
过程能力指数算出来了，但你要明白它有多脆
我们常说的 CpK，是基于正态分布假设的。可实际加工中，刀具磨损会产生系统性漂移，分布早就偏了。你辛辛苦苦算了个 CpK=1.5，自我感觉良好，结果第二天换了个新批次毛坯，硬度高了 5HRC，整个分布瞬间移位，废品一片。复盘时，要用控制图看趋势，特别是均值图。如果均值有单调上升或下降，说明有劣化趋势，必须提前调整。
举个具体例子：加工 φ50H7 的孔，用铰刀。新铰刀刚换上的时候，孔径偏小，因为铰刀尺寸是负偏差。随着磨损，孔径逐渐变大，到 300 件以后开始超上限。如果你不跟踪均值，只算 CpK，那数据会把前 200 件的合格品和后 100 件的废品混在一起，算出来还是一个骗人的 1.2。但我们用休哈特控制图，均值 UCL 超限时提前换刀，把废品率压在了 0.3% 以下。所以，**控制图比 CpK 更实时，CpK 只能说明过去的潜力**。
还有一点，不要只看 CpK，要看 CmK（设备能力指数）。尤其在设备验收时，CmK 必须 ≥1.67，否则就别接收。很多工程师喜欢用 CpK 验收新设备，那是给自己埋雷。设备能力不足，后续工艺调整就是事倍功半。
复盘必须要闭环，不然就是自嗨
质量数据复盘最让人抓狂的，是找出了原因，但改进措施没人落实。上个月我们针对某型号变速箱壳体泄露问题，分析出是压铸件气孔在机加工后暴露，导致密封面缺陷。我们提出的措施是调整压铸工艺中的排气位置，并增加 100% 气密测试。但生产经理说“测试时间不够”，于是改成了抽检。结果本周又出现了两起客户投诉。你说这复盘有用吗？没用。所以复盘报告里，每条措施必须绑定责任人、截止日期、验证方法。我现在的习惯是复盘会结束时，直接打印一份“行动项清单”，让每个人签字。谁签字谁负责。

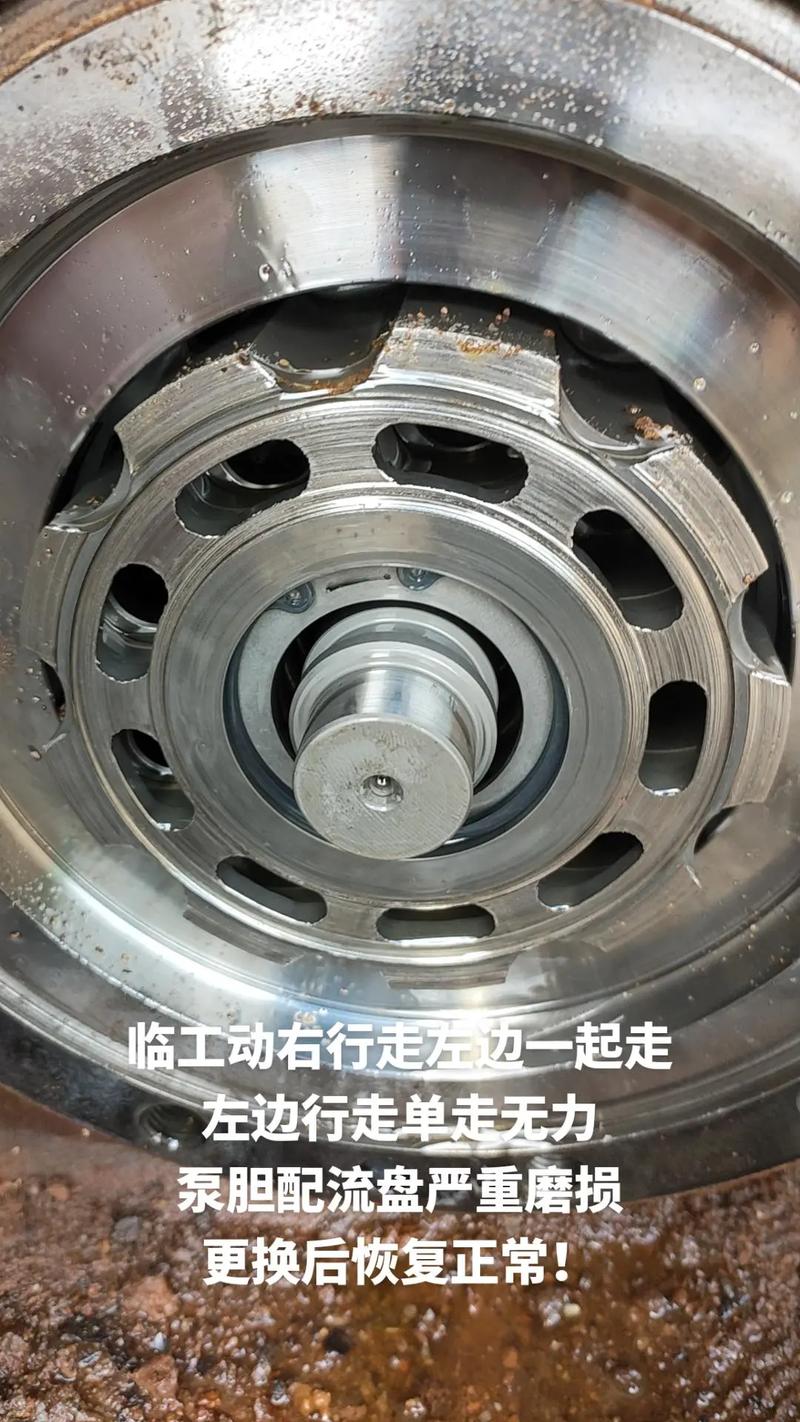

另外，复盘不要只盯着内部数据。售后故障数据更值得深挖。我们有一款液压泵，出厂测试全部合格，但用户用了三个月后开始异响。返厂拆解发现配流盘磨损异常。查了加工记录，发现配流盘的热处理回火温度比规范低了 10℃，硬度偏高但材料韧性下降，导致微观剥离。这个数据不在产线终检范围——因为硬度合格，但冲击韧性没测。后来把它加入来料检验项，成本增加了 2 块钱，但索赔减少了 40 万。所以，**质量数据复盘要延伸到失效模式分析（FMEA）的更新**，而不是停留在报表里。
其实，数据复盘的最高境界是创造“异常”
什么意思？就是主动做试验，故意改变参数，看质量特性如何变化。这比被动收集数据高效得多。比如我们在精车铝合金壳体的端面时，为了找粗糙度与进给量的关系，做了 5 组试验，每组切 20 件。结果显示，当进给量从 0.1mm/r 降到 0.05mm/r 时，粗糙度从 Ra1.6 降到 Ra0.8，但刀具磨损速率增加了 3 倍。于是我们选了 0.08mm/r 作为经济点。这个数据如果不主动试验，靠日常生产数据是得不到的，因为没人会故意用非标参数去加工。
当然，试验设计（DOE）要控制成本，不能一次试一大堆。我用的是全因子设计，但只保留两个关键因子：切削速度 vc 和刀具钝圆半径 r。响应曲面出来后，找到最优区域。这比传统试切法靠谱多了。但注意，实验室里的最优不一定适合车间现场，因为生产环境波动大。所以最终参数还得在量产线上验证一下，用 100 件小批量试做，确认 CpK 再放量。
写在最后，别让数据成为你的主子
质量数据复盘是一个不断自我否定的过程。你得承认自己以前可能被数据骗过，也可能误导了别人。每次复盘，我都会问自己：这次抓住的真的是根因，还是只是一个相关性？如果换个批次材料，这结论还成立吗？这些问题没有答案，但必须问。
最后说个实用小技巧。用 Excel 或 Minitab 做复盘时，不要只摆一堆平均值。把原始数据做成散点图，按时间顺序画出来。有时候你一眼就能看到那些异常点的形状——是孤立尖峰还是连续斜坡。孤立尖峰可能是装夹失误，连续斜坡可能是刀具磨损。视觉直觉比很多统计检验更快。别瞧不起画图，一张好的趋势图抵得上一百页分析报告。
好了，就扯到这儿。如果你也在做质量数据复盘，希望你能少踩点坑。但该踩的坑一个都不会少。数据像水，你只能引导它，不能完全控制它。做好你自己那部分，剩下的交给概率。
