聊点技术干货。不绕弯子，直接说柔性制造单元（FMC）设计里那些让人挠头的事。去年做了个阀体加工的单元，六台立加，两台机器人，一条地轨，看起来没毛病，结果试切的时候，机器人抓取时间比预期多了4秒，整个节拍全变了，托盘在缓存站排队，机床空转，车间主任盯着屏幕直骂娘。这事儿不怪机器人，怪设计时没把交互时间算进去。
柔性制造单元不是“两台机床加一台机器人”这么简单
很多入门工程师理解FMC，就是机床加机器人加物料站。逻辑上没错，但工程上差远了。真正的柔性，体现在托盘和夹具的通用性、程序切换的自动化、以及系统对混流生产的适应能力。你去看国际标准化组织的定义，FMC强调在不停机的前提下，通过自动交换工件、刀具和程序，完成一组零件的加工。所以，单机自动化不是柔性，连成线才是。
我常跟同事说，FMC的设计是从“物流”开始的，不是从机床。你要先想清楚工件怎么进、怎么出、怎么转运，再反推机床要哪种规格。举个实例：加工一种泵体，需要四道工序，每道工序加工时长分别为8、6、7、5分钟，但刀具寿命不同，有的换刀频繁，这时候如果只给中央刀库配80把刀，可能不够。你得算刀具需求量，还得考虑刀库容量和机床刀位的动态分配。这些细节，方案评审时经常被忽略。
节拍计算——别被“理论循环时间”骗了
节拍是FMC的命根子。注意，是有效节拍，不是机床样本上的理论节拍。机器人上下料时间、托盘交换时间、夹具夹紧时间、门开关时间、信号确认时间，这些都要算进去。别小看那几秒，一天下来就是几十个件。
举个例子。某壳体零件，加工节拍10分30秒，机器人从托盘抓取到定位夹紧需要2分10秒，换刀时间平均3分20秒。如果不重叠，实际单件节拍就是10.5+2.17+3.33，等于16分钟，但如果你让换刀和上下料并行，节拍能压到11分钟左右。这就是设计时能不能把交换工作台用起来的问题。很多老工程师会直接告诉你，用双托盘交换，把上下料时间藏到加工时间里。可他们没告诉你，托盘交换动作还要几秒钟呢。
给你个公式，自己体会：T_cycle = max(T_machine, T_robot + T_transfer) × (1 + 故障率系数)
故障率系数怎么取？看你的维修水平。保守取1.1，激进取1.05，但别学某些供应商，报0.8。
实际做节拍表的时候，我习惯把每个工序的动作拆到秒级。比如机器人从A机取料，走到B机，放下，信号交互，返回。别嫌麻烦，你拆得越细，后期调试就越顺。我们有一次就是因为忽略了机器人回归零点的等待时间，导致每循环多出1.2秒，一天下来就是100多件，完全不能接受。

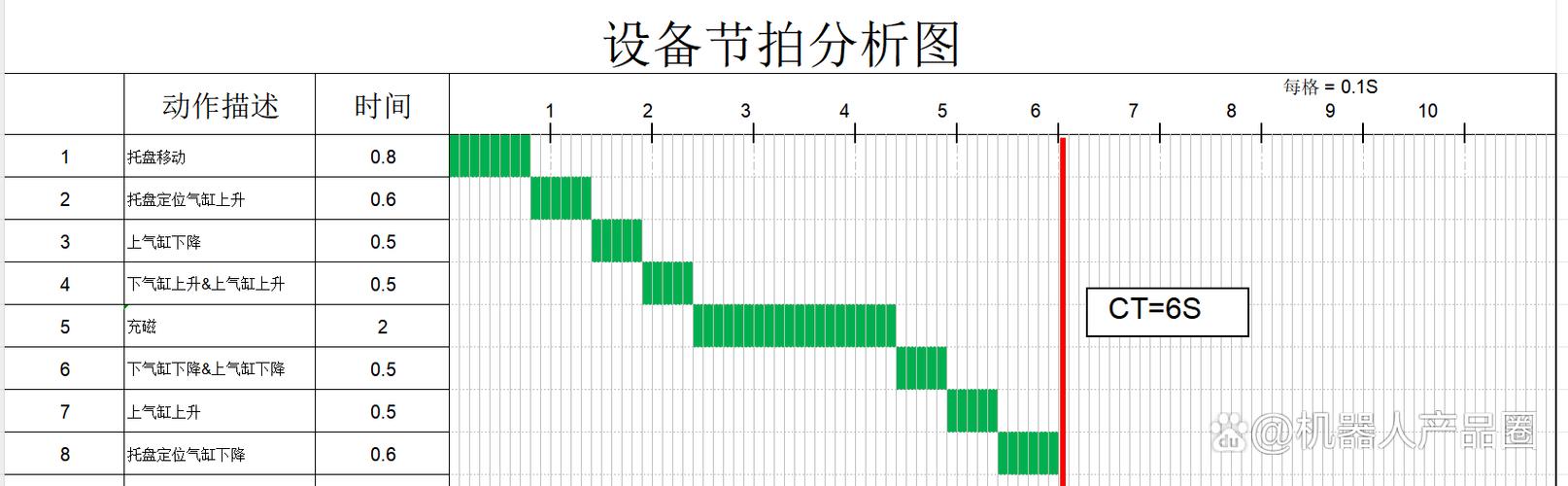

所以我说，节拍计算要用Excel排一下每个机床的时间轴，把机器人的动作序列画出来。画不了甘特图？那你做不了FMC。

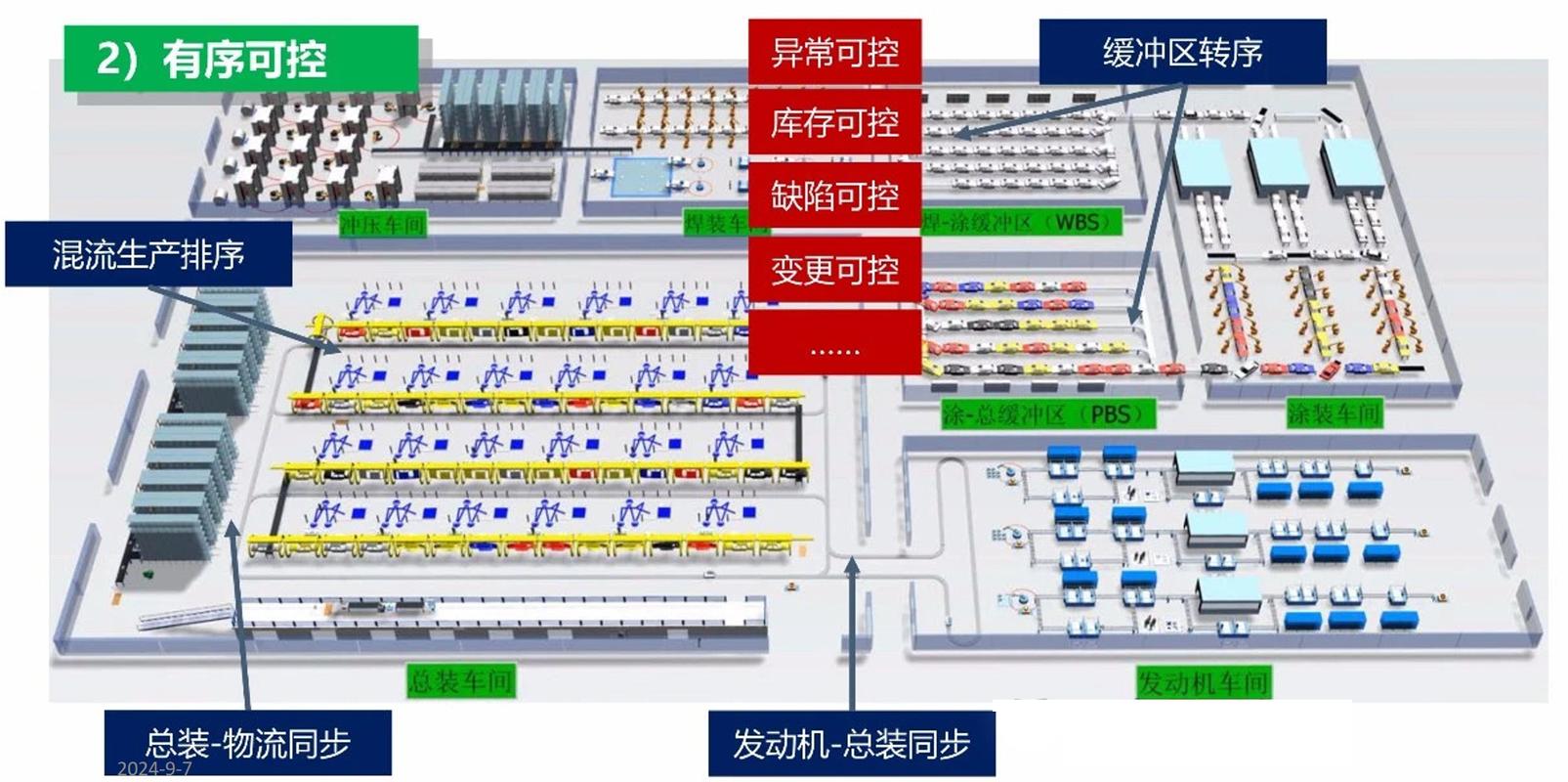

物流与缓存：最容易翻车的环节
我见过一个项目，六台机床，三个托盘站，结果因为缓存数量不够，机器人只能把料从机床上卸下来再送到下个机床，中间没有任何等待区，一旦某个机床出故障，整条线就堵死。这就是没考虑物流缓存区的后果。托盘站的数量不是随便定的，要按生产线平衡和故障缓冲来算。至少得保证每个工位前有1-2个等待工位，否则一个小故障就全线崩溃。
缓存工位的数量怎么定？我给出一个经验式：N = (T_cycle / T_breakdown) × 2 + 1。比如单件节拍12分钟，平均故障停机时间4分钟，那缓存工位至少(12/4)*2+1=7个。但很多设计为了省面积，只放3个，结果故障一来，全线瘫痪。这个公式不严谨，但能让你心里有个底。
另外，托盘和夹具的定位精度问题，也是大坑。ATC（自动换刀）都有刀柄的标准，但托盘没有全球标准，所以设计时一定要选好定位机构。国标GB/T 19293里有关于机床托盘的规定，但实际对接要注意销孔的磨损。我们做过一个项目，用了锥度销定位，用了一年之后，销子磨损，重复定位精度从0.005掉到0.03，工件超差。所以，维护和定期校核跟设计同等重要。

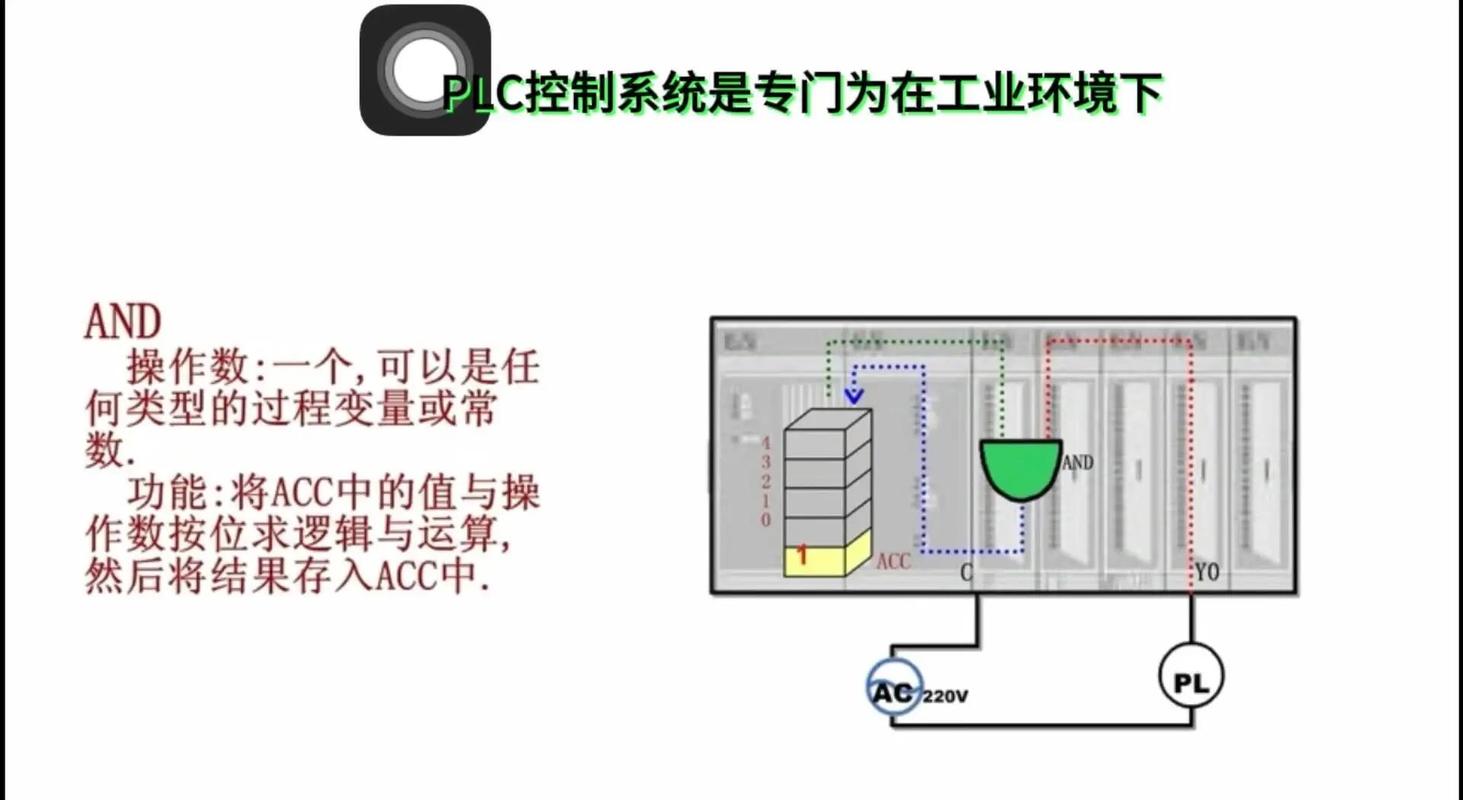

控制系统：PLC是基础，但调度才是灵魂
很多工程师一听柔性制造单元，就觉得要上MES，上高层调度算法。其实核心还是PLC的底层逻辑。但如果你只是把每台机床单独跑起来，那叫“离散自动化”，不叫柔性。真正的柔性调度软件要能动态响应插单、换序、故障停机。这里有个常见的误区：用PLC做顺序控制，然后通过MES下指令，但中间缺少一个单元控制器。单元控制器负责实时安排任务给每台机床，像交通指挥一样，避免交通堵塞。
我以前做过一个项目，采购方坚持用自己PLC程序，结果调度逻辑写得太死，每次换品种要改半天程序。后来我们加了独立的调度模块，把规则参数化，操作工在触摸屏上选一下零件型号就行，换型时间从40分钟降到5分钟。柔性化就是参数化，这句话你品品。
还有通讯协议的选型。普通以太网和工业以太网在抗干扰和同步性上差距很大。我们用过PowerLink，也试过EtherCAT，个人感觉EtherCAT配置更灵活，但成本高一点。选用标准要看你的IO点数、运动轴数和对同步要求。别只看带宽，要看延迟抖动。
踩坑集锦——那些让人睡不着觉的事
第一个坑：机器人爪子的传感器。千万别用感应式接近开关，在切削液环境下瞎误报。用耐磨的非接触式传感器，配合硬限位。
第二个坑：中央刀库的刀具管理。刀号混乱是家常便饭，一定要有刀补数据实时上传功能，否则程序调用错误刀具，瞬间打坏主轴。
第三个坑：安全防护围栏。安全门联锁设计不严，导致非正常停机，不仅影响节拍，还有人身风险。别省这点钱。
第四个坑，也是最隐性的：调试阶段的通讯延迟。用Profibus还是EtherCAT？我们有一次用普通以太网协议，延迟波动大，导致机器人等待时间不稳定，后来换成工业以太网，问题才解决。
嗯，再说个感悟。做柔性制造单元，别急着选型，先静下心来把每个环节的时间、故障模式、维护频率盘一遍。最好去车间蹲几天，看看工人怎么干活，因为FMC的最终目标不是无人化，而是让人做更有价值的事。
就写到这儿吧。有问题可以私下交流，毕竟有些坑，踩过才知道多深。
