前阵子处理了一条转向器装配线，客户催得急，但节拍死活压不到45秒。我们折腾了三天，最后发现是供料器的震动盘角度偏了2度。就2度，导致工件姿态漂移，视觉系统反复纠偏，白白浪费了6秒。说实话，这种问题在图纸上根本看不出来。
今天聊聊自动化装配单元，不聊那些高大上的概念，就说点实实在在的设计要点和踩坑心得。
第一，定位与夹紧 —— 别让公差把脑子搞坏
很多人设计装配单元时，上来就选高精度机器人或者精密平台。拜托，先看看你的零件公差。如果工件定位基准面是铸件毛坯，平面度0.5mm，你就是用0.01mm的定位销也没用。我一般建议，先做基准分析，再谈定位机构。

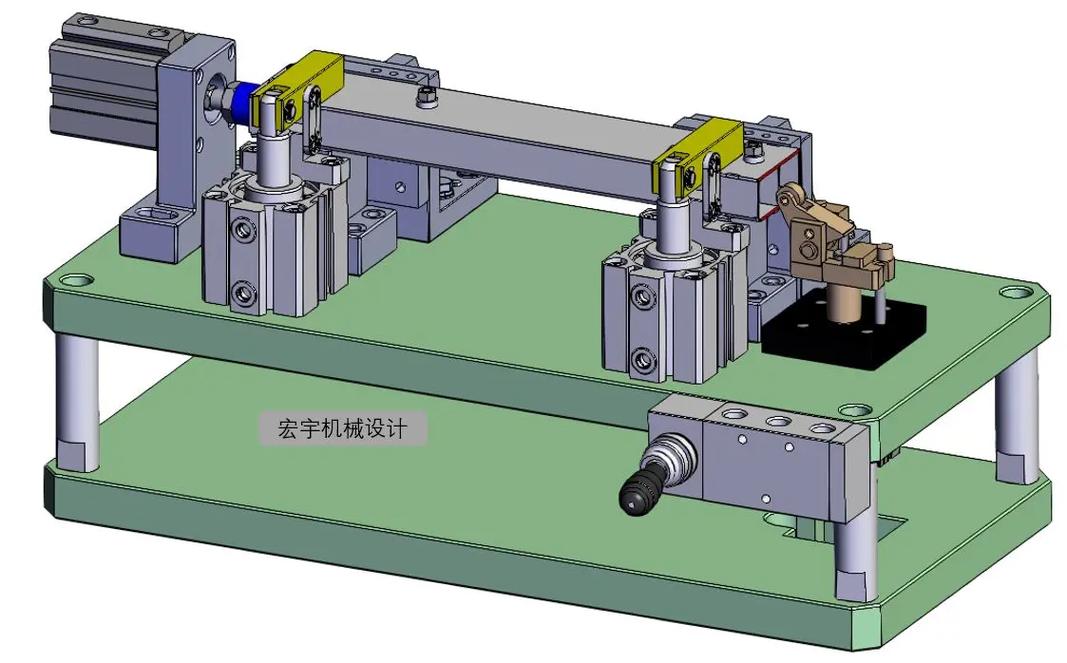

一个典型的错误：过度依赖销孔定位。某次做一个电机端盖装配，端盖上两个定位销孔是钻孔加工，公差±0.1mm，但两孔间距公差却是±0.15mm。你按名义尺寸做夹具，实际装配时必然卡死。所以那个单元我改用了一个菱形销加一个圆柱销，并且把圆柱销做成浮动的，靠弹簧压紧。效果立竿见影，废品率从8%降到0.5%。
还有个事，夹紧力。别以为夹得越紧越好。有一次我们给薄壁壳体做装配，气缸推力算错了，直接夹变形，导致轴承装入后卡滞。后来改用低压气动夹爪+力矩传感器，才解决。记住，刚性不是目的，稳定的约束才是。
另外，最好给定位基准面加防屑槽或吹气孔。我见过一个单元，因为切屑藏在定位面下，导致每一百个工件就有两三个定位偏移。后来加了吹气，问题消停了。
第二，节拍优化 —— 你的瓶颈可能不在工位
节拍算不对，往往不是装配动作本身的问题。很多时候是供料和取料环节卡脖子。
比如你设计了一个六工位转台，每个工位动作2秒，理论节拍12秒。但你就没想过，振动盘能不能在2秒内送出下一个正确姿态的零件？反正我遇到过。那次是弹簧垫圈，振动盘输出速度根本跟不上，导致取料机械手空等。后来换了大口径料斗+料道缓冲，才总算压住节拍。

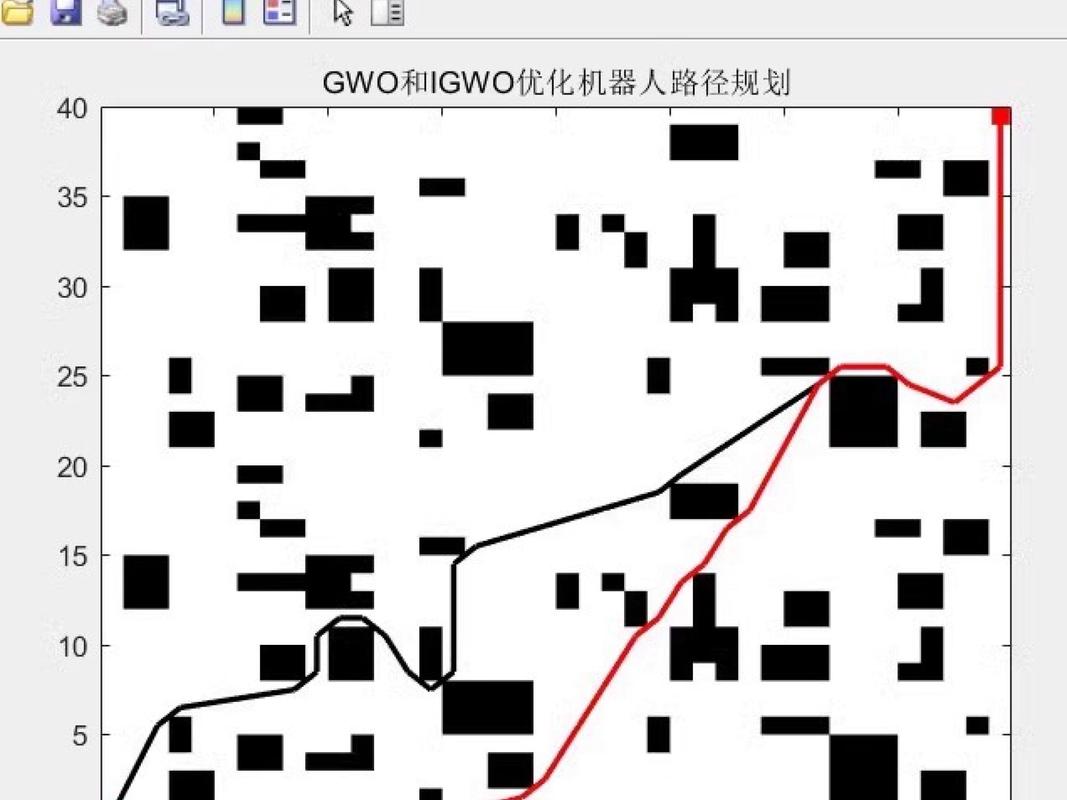

再说机器人上下料。新手喜欢把机器人运动轨迹画成完美的直线插补，但实际你会发现，关节运动比直线插补快得多，尤其是有弧度的路径。所以做节拍仿真时，别用默认的PTP点对点，要手动调整路径点，让机器人走一个类似钟摆的轨迹，能省不少时间。
另一个坑：输送带的启停特性。你有算过皮带从静止到高速再减速的加减速时间吗？很多工程师只算稳态速度，结果实际节拍比理论慢了15%。解决方法是采用凸轮驱动的间歇机构，或者伺服驱动+电子凸轮，把加减速曲线内置。
说说工序平衡。别把难装配的工序排最后，否则一旦出问题，整个线都停。我习惯把高风险工序放在中间，前面预留缓冲工位。比如那个转向器项目，我们把压装工序提前，后面留了手动返修工位，万一压偏了还能补救，不至于整线停机。
第三，柔性化与防错 —— 别让机器代替人傻
现在客户都想要柔性，能兼容多个型号。但柔性不是光换个程序就行的。你得考虑到快换夹具、可调定位、以及传感器自适应。
举个例子，我们给一个电子水泵做装配，外壳有A/B两种高度，相差5mm。最初设计是硬限位，结果切换型号时要人工拧螺栓换挡板，耗时半小时。后来改成伺服驱动的升降定位平台，程序切换时自动调整，换型时间压缩到3秒。但注意，伺服要带抱闸，防止断电坠落。
防错设计也很关键。别依赖码垛程序里的序列号，那玩意儿一错全错。我见过最靠谱的是力位混合传感器。装配到位时，力传感器的曲线会有特征波峰。有一次我们压装卡簧，压力值明显低于设定范围，控制系统立刻报警停机。打开一看，卡簧变形了。这就是防错的意义——提前发现，而不是最后做终检。
关于视觉系统，别迷信深度学习。对于大多数装配场景，传统几何匹配就够用了。深度学习模型需要大量训练样本，万一零件表面有油污、反光，模型可能就失效了。我现在的倾向是先用光栅或光电传感器做粗定位，再用视觉做细定位，这种方式稳定且成本低。
第四，调试与维护 —— 那些工程师教会我的事
装配单元调试，一定要先手动、再自动。别急着按自动按钮。手动走完一个循环，记录每个动作的实际时间和位置，对照仿真数据找差异。差异太大就说明某个部件选型不对。
还有，气动系统的调试需要特别关注压力波动。我遇到过因为厂房新增了设备，压缩空气总管压力低于0.4MPa，导致气缸动作速度突变。后来在每个工位加了减压阀和压力表，才稳住。
维护方面，建议在关键机构加装预测性维护传感器。比如给转台轴承加振动传感器，早期异常能及时报警。别等到轴承碎了才修，那是一次大事故。润滑也是个沉默杀手。很多单元用自动润滑系统，但你得检查管道有没有堵。我有一朋友，他们的设备总是卡滞，拆开一看，润滑脂早就干了，但界面还显示正常——因为那个流量传感器安装在泵出口，不是末端。
最后，说点心里话
自动化装配单元不是一堆标准件的简单堆砌。设计时多想想公差、节拍、防错、维护，这比参数表上的数字重要得多。如果你正在做这类设备，不妨试试拿一张工艺流程图，在每个步骤旁边写下可能出现的故障模式，然后反向设计你的机械结构——这比闷头画图有效十倍。
好了，先聊到这。有问题欢迎留言，我尽量回答。就当是同事间闲聊，别太客气。
