产线标准化升级，本质上是给产线立规矩。这篇笔记不聊空话，只讲几个真实项目里的关键点：工装快换、布局物流、公差链、验证指标。你至少能避开几个我踩碎的坑。
说实话，干了这么多年非标设备，我最怕听到的词就是“标准化升级”。听起来高大上，落地全是坑。尤其是产线改造，想象中是把旧的、乱的、凭感觉的部分换成规整的模块，实际上往往是从一个坑跳进另一个坑。
但话又说回来，产线标准化升级又确实是一件值得做的事。我经手过几个项目，从汽车零部件到3C装配，凡是老老实实做了标准化的，后续的维护成本、换型时间、故障率，那是肉眼可见的改善。而那些敷衍了事的……算了，不吐槽了，说点有用的。
一、为什么标准化升级总在“卡壳”？
我见过一个案例，某家电厂的装配线，原线体用了七八年，各种传感器、气缸、工装板都是随用随加，乱七八糟。后来立项做标准化升级，项目组先把所有工位数统计了一遍，发现光定位夹具就有近三十种，其中一半是现场工人自己焊的角铁加螺栓。
你猜怎么着？老板要求“完全兼容”，意思是不改PLC，不动工件，只换硬件。怎么可能？那些非标夹具的定位原点都不一样，换上去就错位。最后没办法，我们软件加了个坐标系补偿，机械上做了统一的快换底板，才勉强过渡。
所以我说，标准化升级的第一步，不是画图，是“摸底”。你要一个工位一个工位地记录：工件怎么进去，怎么定位，夹紧力多大，加工或装配用什么工具，取放路径有没有干涉。光靠图纸根本不够，因为很多实际结构压根没上图。
在这个阶段，经验多的工程师能抓重点。比如我习惯拿一个测力计和一把卡尺就能大概摸清现状。但更重要的是和操作员聊，他们会告诉你哪个传感器要天天擦，哪个顶升机构老是卡。这些痛点往往就是标准化设计的输入。
二、工装与快换：标准化升级的核心战场
上个月刚做完一条电机装配线的标准化升级。那线体上原本有七种不同型号的电机壳，靠人工更换定位销和压板来换型。每次换型停机至少二十分钟，而且经常错装。

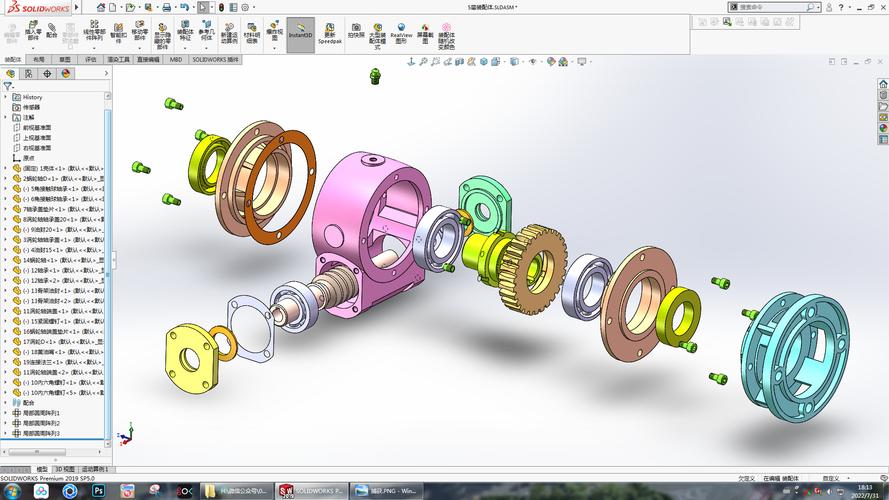

我们怎么搞的？把定位机构全部改成了模块化快换板。具体来说，底座是统一的，上面通过两个定位销和四个拉钉固定不同的工件托盘。定位销的规格用H7/g6间隙配合，既保证定位精度，又不至于装不到位。拉钉用球锁式，几秒钟就能拆装，工人不用工具，咔哒一声就锁止。
当然，快换板不是随便设计的。你要算好夹紧力。比如那个铝壳体，铣削时切削力大概在800-1200N，那么每个定位支撑点的压紧力×安全系数至少得取2.5倍。我们选了一个M10的夹紧螺栓，预紧力约2800N，两个点压紧，妥妥的。这里头有个常见的坑：只看静态力，忽略动态冲击。你拿机床铣削和人工拧螺丝那完全两码事。所以我们还在快换板下面加了锥面导向机构，减少插入时的斜向力。
另外一个重点就是定位基准的统一。原线体有些工位用底面定位，有些用侧面定位，工件到了下一站就“翻身”，导致误差累积。标准化升级时，我们强制规定：所有工位必须采用同一组基准孔和基准面，公差带都压在ISO 1101的几何公差框架内。位置度给到0.05mm，表面粗糙度Ra要求6.3μm以下。车间师傅刚开始骂人，觉得太严，后来真测了，发现原来那台二手加工中心还真干得出来，也就没那么抵触了。

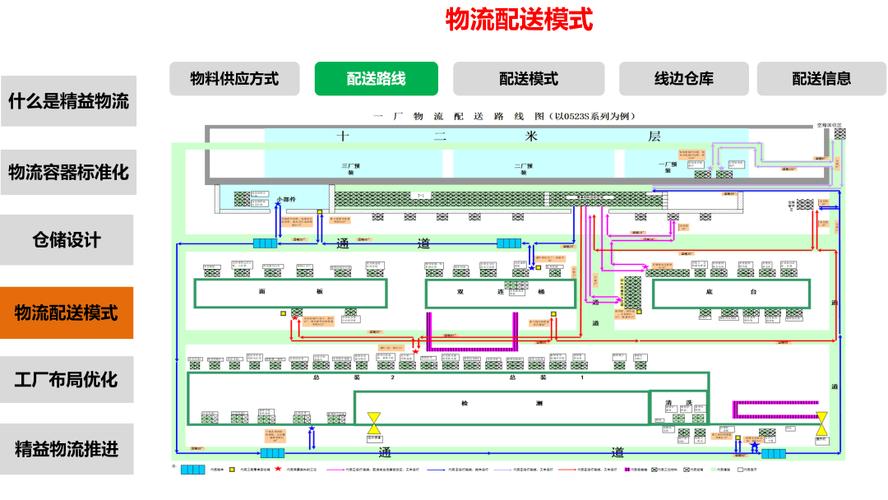

三、布局的“隐形标准”：物流路径与安全密度
设备之间怎么排？这其实比单个工位更能体现标准化升级的水平。有些厂喜欢把设备排得挤挤的，觉得省空间。但人机工程和物流路径呢？叉车进不去，物料周转要绕一大圈。
我提个标准：通道宽度至少保证1.8米，这是根据GB/T 50426-2016《机械工业厂房建筑设计规范》里推荐的物流通道底线。当然，如果你用AGV，还要考虑转弯半径。我们有条线，通道留了2.2米，AGV双向通行都没问题。
此外，安全防护其实也是标准化的一部分。不是简单弄个围栏，而是让防护装置成为产线的一个模块。比如，每个工位的安全门都配同样的门锁联锁传感器，统一用PNP型，24V供电。这样电控柜里的直流电源选型就简单了，备件也少。
我最烦那种把气动接头的口径搞成好几种的。标准化升级就是要统一为快插式管接头，比如Festo或SMC的q6接口，这样维修工不需要带一堆转接头。说实话，这些细节花不了几个钱，但能让日常点检的效率翻倍。
四、参数与公差：那些“想当然”的坑
最后聊点最无聊但最容易翻车的：公差设计。有些人觉得标准升级就是放宽公差，好加工。大错特错啊。统一公差是降低复杂度，不是降低精度。
举个例子，我们曾经一个定位销，原图纸标直径Φ10-0.02-0.05，配合孔是Φ10+0.030。实际最大间隙0.13mm，可能太晃。标准化升级后，我们统一改用H7g6配合，销轴为g6，孔为H7，最大间隙约0.04mm，最小间隙0.007mm，既能灵活插入，又保证定位精度。但光改销子没用，因为销子装在工件托盘上，托盘本身在导轨上的定位精度也要查。我们实测了导轨重复定位精度，发现旧导轨磨损，误差有±0.08mm，远超销子公差。最后换了线性滚珠导轨，重复精度在±0.005mm内，才算真正达标。
所以你看，公差是一个链条，一环扣一环。不能只盯着新设计的零件，那些“既有”的旧设备往往才是底噪的来源。在升级方案评审时，一定要把旧设备的实测数据拿来说话，别只看图纸上的初始值。
再提一个热变形的问题。产线上如果有发热源，比如电焊、加热炉，标准的定位基准点必须远离热源。我们有次设计一个焊接夹具，导轨是铝型材，结果夏天生产时热胀冷缩，导致基准偏移0.3mm。后来加了个冷却风道，并把基准销移到了远离热源的位置，才解决。这类问题，标准作业指导书里普遍不会写，但你的设计规范里要有。
五、验证与持续改进：标准化不是一锤子买卖
别以为装上就完事。标准化升级的验证阶段，至少要跑一个月的连续生产。要知道，刚切换时，工人的不适感很强，效率可能先降后升。你要提前做好沟通，并制定一套可量化的指标，比如平均换型时间（SMED）、首次合格率、设备综合效率（OEE）。
我们用这些指标对比升级前后，发现换型时间从25分钟压缩到4分钟，OEE提高了12%。但最让我惊喜的是，故障排查时间减半，因为所有的气路、线路都有统一的接口标识和颜色规范。这点，强烈推荐在标准化规范里加一条：所有传感器的LED颜色和接线颜色要与标准定义一致。真的，维修工能少死很多脑细胞。
最后，标准化升级的文档要“活”。不能束之高阁，要能指导明年的迭代。我建议建一个简单的配置管理表，记录每个工位的模块版本和变更记录。这样，当客户求改款时，你能快速评估涉及哪些模块。说真的，这比你在毕业设计里写的说明书管用多了。
好了，就说这么多。产线标准化升级，本质上是用工程纪律去对抗现场熵增。过程不浪漫，甚至有点枯燥。但当你看到一条线规规矩矩转起来，故障率低得让人忘记维修工的存在——那感觉，还挺踏实的。
