搞机械的最烦什么？产品出来了，但联调时电气死活不通。其实多数时候是协议配置的问题。这篇不装高深，就聊聊我踩过的坑，以及怎么一步步把报文看穿。
一、为什么你会受不了协议这玩意儿？
你造一条产线，机械设计再漂亮，电控一上电，伺服不动，PLC报错——最后大概率揪出个协议配置问题。这不扯淡吗？但就是现实。
我自己就吃过亏。一台起重机的卷扬机构，用的是西门子1500系列PLC，配某国产变频器。说明书上说支持Modbus RTU，结果通讯调了一天，死活读不到电流值。后来发现，变频器地址偏移搞错了——Modbus寄存器地址是1开头，但实际寄存器映射表里给的偏移量从0算。这一个偏差，差点让我把整套电气图纸烧了。
所以你别以为协议解析是纯电气的事。机械工程师搞清楚基本功，至少联调的时候能帮上忙，省得被电气工程师看笑话。而且，你也会在系统一上电就执行某个动作时，需要去查是哪个传感器误触发，因为协议里的状态字可能被错误解析。对吧？
二、Modbus RTU，先把这个报文啃下来
Modbus RTU是串口通信最常见的协议之一。帧格式很固定：地址码、功能码、数据区、CRC校验。就这么简单？对，但坑都在细节里。
比如一个读取保持寄存器的请求：01 03 00 6B 00 03 CRC_LO CRC_HI。这里的00 6B即起始寄存器地址107（十进制），注意：Modbus协议里，你在帧里发的地址是协议地址，但很多设备的寄存器表里标的是第107个寄存器——实际上是第108个，因为从0开始。这就跟你数组下标一样，你说第1个元素是a[0]还是a[1]？不同厂家的思路不一样。
还有，功能码0x03是读保持寄存器，0x04是读输入寄存器，不一样。别搞混。读线圈用0x01，读离散输入用0x02。你查文档时，必须看清楚是读哪个。我上次就错用了功能码，结果设备返回异常码，我还以为是地址错了。
为了彻底搞懂CRC，我建议你自己写一遍计算。拿标准的16位CRC，多项式0x8005，初始0xFFFF，按位计算。代码就十来行，但你一旦写一遍，就明白为什么有些设备能检测出噪声干扰了。

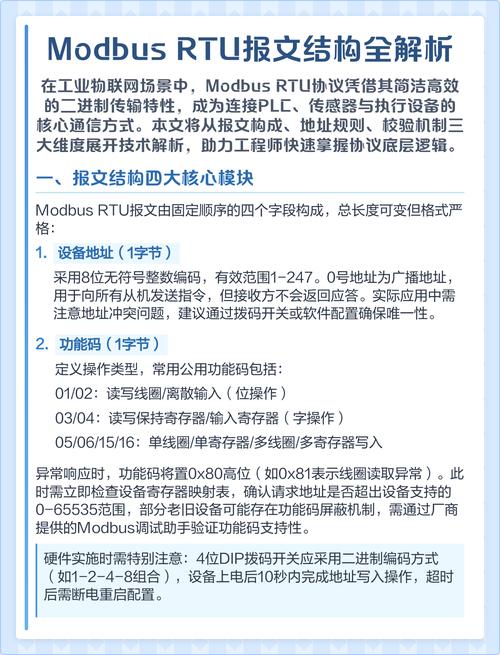

上面这张图，你把地址，功能码，数据长度，数据，校验分开看，一目了然。但注意，数据长度不是固定的，因为功能码不一样，数据段不一样。你要是用现成的库还好，自己拼帧就得小心字节序——有些设备用高字节在前，有些用低字节在前。这玩意儿不统一，你说气不气人。
另外，当你看到设备返回异常码，像01非法功能，02非法地址，03非法数据，别急着查手册，想一想是不是自己的帧拼错了。大多数时候都是字节序或长度搞错。
三、PROFINET和EtherCAT，走工业以太网就没坑？
工业以太网看着高大上，但坑一样多。PROFINET的实时性靠的是IRT，同步周期能达到微秒级。但你硬件配置不行，照样卡顿。

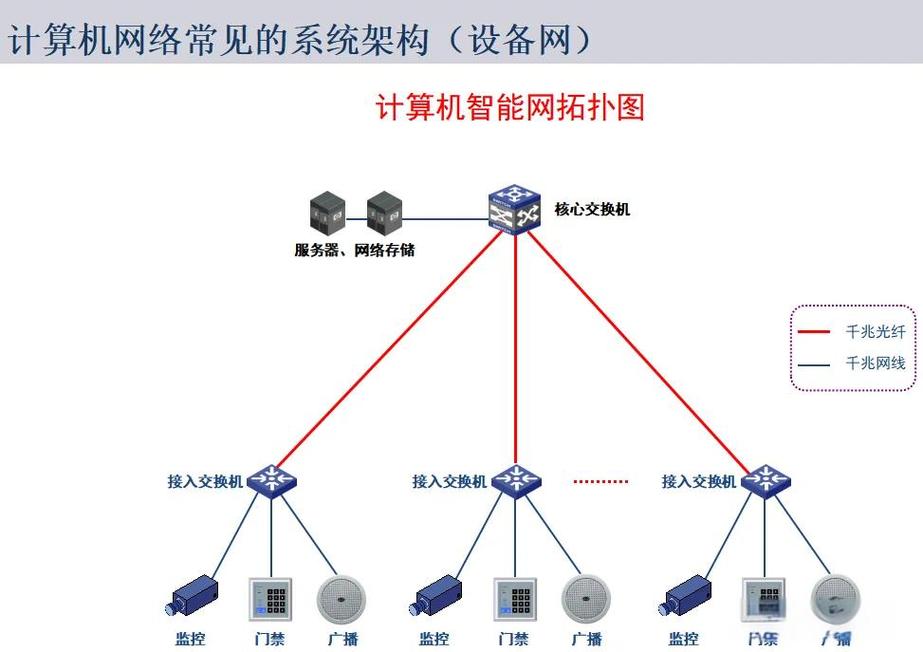

我记得有次用PROFINET控制一台高速贴标机，循环周期设成1ms，结果驱动器的状态字老是跳变。后来拿TIA Portal诊断，发现是拓扑中加了非实时交换机，导致报文抖动。最后把交换机换成了支持同步的工业交换机，才稳住。
EtherCAT就更讲究了。它是分布式时钟，从站之间通过报文传递。你布线的时候，要特别注意从站之间的线长延迟，虽然系统能补偿，但超出范围就崩。还有，EtherCAT对网线屏蔽要求极高，我见过一根劣质网线导致整个网络中断的。你说说，一根线就能让产线停摆，值不值得多花点钱？
所以你说解析协议，不仅仅是看报文，还得看实时性、同步、拓扑。这跟机械设计的公差配合有点像——你设计时得预留余量，否则加工一偏，整个机构就卡死。
别以为只有这哥俩有坑，CANopen也不省心。CANopen里对象字典概念，数据在PDO和SDO里传输。你配置PDO映射时，必须搞清楚每个对象在设备里的索引和子索引。有一次我把一个32位速度值映射到两个16位槽位，结果设备显示的转速一会儿正一会儿负。折腾半天，还是字节顺序惹的祸。
四、解析协议的核心工具和思路
说实话，我平时包里就带一个USB转485的模块，加一个Wireshark。Wireshark能解析大部分工业协议，但前提是你得会抓包。抓包的时候注意，串口上的电平转换要正确，否则采到的全是乱码。
还有一个思路，就是看设备诊断寄存器。很多支持Modbus的设备都有一个错误状态寄存器，你读取它就知道故障原因了。但有时这寄存器地址得从文档里翻，别嫌麻烦，技术文档就是上帝。
对了，别忘了字节序。一个字16位，高低字节排列顺序，不同厂家的定义可能不同。你照着文档拼，结果设备不认，那多半是大小端搞反了。切换一下，可能就好了。
再有就是超时和重试机制。通信偶尔丢包是正常现象，你要是不设计重试，设备可能一开机就死等。但重试次数多了，总线负载也上去了，得权衡。
我还习惯把每次抓到的报文存成pcap文件，标好日期和现象。出了事，回查记录，比你在那儿回忆快得多。
五、这篇能让你少走点弯路
协议解析其实就是翻译。你把设备的报文读懂，就能控制它。别去死记硬背那些，抓几次包、对照说明书、用调试工具试几次，自然就熟了。
当然，如果你是做机械的，也不必成为协议专家，但至少知道哪些参数能调，哪些问题要找电气。我最后悔的，就是当初没早学这些，白白加了好几天班。
