去年给某航空院所做的12件TC4承力拓扑优化构件，X光探伤全过，室温拉压疲劳测试到1万2千次，断了8件。断口磨抛之后扫电镜，所有裂纹的萌生源，全是10-30微米的熔道搭接微孔隙。
很多人拍胸脯说选区激光熔化的孔隙率能做到0.1%以下，成型件性能追平锻造。说白了，都是拿整块试样的平均致密度骗自己。
你测的致密度，骗了你自己
实测发现，90%以上的生产端，用的都是阿基米德排水法测致密度，这个方法只能测出体积占比超过1%的大孔隙，小于50微米的微孔隙，根本测不出来。
说实话，我手上攒了十五年，二十多组不同扫描策略的试样数据，就算整体致密度做到99.9%，50微米以下的连通型微孔隙，占总孔隙体积的17%到22%。这些孔隙全沿着熔道的搭接边界生长，形状大多是扁长的椭圆形，刚好就是应力集中的最佳位置。

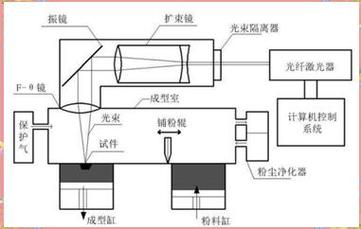

选区激光熔化熔道搭接微孔隙CT扫描图
之前有个刚毕业的博士生跟我抬杠，说他用同步辐射扫过自己做的试样，全片孔隙率就是0.05%，不可能有问题。我拿他的试样做疲劳试验，1万1千次断了，打开断口，裂纹起点就是一个12微米的微孔隙，他当场没话。
现在整个行业都在卷致密度，拼谁能把小数点后第三位压得更低，纯属卷错了方向。没人在乎那些你测不出来的微孔隙，可这些微孔隙，就要了承力构件的命。
参数再优，也绕不开基板的暗坑
我见过太多工程师，天天泡在成型室里调扫描间距、调激光功率、调预热温度，正交试验做了几百组，性能数据做得漂漂亮亮，一到批量生产，切下来的零件放半个月，尺寸直接歪了。
问题出在哪？出在你垫在下面的那块基板。

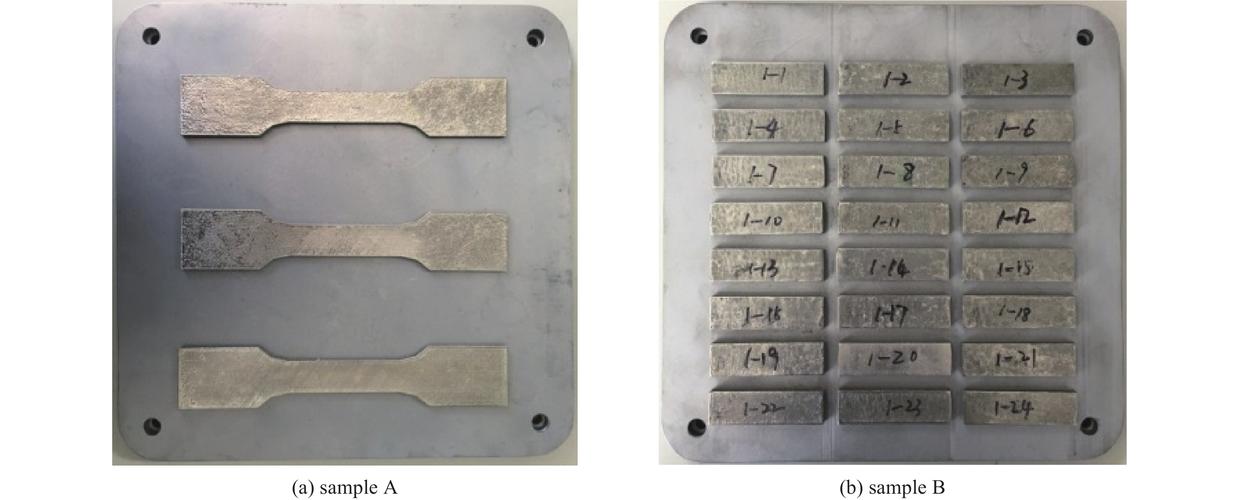

选区激光熔化基板残余应力形变测试图
举个我天天碰到的例子：打印一块200*200*30毫米的TC4承力块，基板用的是行业通用的15毫米厚轧制TC4板，打印完线切割切下来，自由状态下的翘曲形变就在0.12到0.18毫米之间。你哪怕做12小时600度的去应力退火，还是剩0.05到0.08毫米的形变。
对尺寸公差要求在IT6级以上的精密零件，这直接就是报废。
有人说，那我用和沉积层同成分的铸造基板，应力匹配不就好了？实话实说，形变确实能降一半，但是成本直接涨三倍，一块基板大几千，你做批量零件，成本摊得下去吗？
不过话说回来，卖设备的厂家从来不会跟你提这个事，宣传页上只写成型缸尺寸、激光功率、最高致密度，基板那点事，绝口不提。坑了多少刚进场想分一杯羹的小公司，数不胜数。
批量供货卡壳，根本问题在标准
批量供货卡壳，根本问题在标准
现在外面吹得凶，说选区激光熔化能取代铸造锻造，能做一体化复杂结构，能降重多少百分比，那都是实验室里做出来的单件件。真到批量供货，你试试？
现在全行业没有统一的微缺陷合格标准，你说你零件孔隙率0.1%，那是整体平均，一个零件上允许有几个30微米的孔隙？这些孔隙能不能出现在承力区？能不能出现在配合面？全靠各个单位自己拍板。
做航空航天，每个零件要提供缺陷报告，你总不能把整个零件做微米级CT扫描吧？扫一个零件的成本，比打印加材料贵三倍，你卖出去根本不赚钱。做医用植入物，药监部门要你每个批次提供缺陷分布数据，你拿什么给？靠抽样？抽十个合格，第十一个出问题，你担责任吗？
我干了十五年，见过太多技术验证做得完美，一到量产就死在这一步。太多论文写得天花乱坠，参数调得完美，试样在恒温恒湿箱里养得好好的测性能，放到真实工业场景里，温度变个几十度，载荷变个幅，直接歇菜。
别扯什么未来前景多大，先把10-50微米微孔隙的低成本检测方法定下来，先找到一个大众都用得起的基板应力解决方案，先把行业统一的微缺陷验收标准拿出来。不然吹得再凶，也只是实验室里的花活，撑不起大规模产业化。
