去年我们合作的一个第三代半导体项目，一批次12片2英寸氮化镓外延片，前11片全达标，最后一片直接器件漏电全失效，拆了做表征才发现，仅仅因为束源挡板多开了0.3秒，残余铟原子堆多了一个原子层，全错。
很多人说这是工艺控制的问题，我要说，这是分子束外延从根上带的毛病。
你看到的均匀原子层，其实是撞出来的
说白了分子束外延就是在超高真空里，把加热出来的源材料变成原子束，像子弹一样往衬底上撞，原子自己找位置堆成层。
论文里全说这是原子级可控的生长技术，吹得神乎其神。我做了15年工艺，实测告诉你，哪怕你把本底真空抽到1e-11 Torr，腔壁吸附的残留杂质原子，每秒钟还能往衬底撞一万多个。
你长量子阱要控制每层厚度到单原子层，差一个原子，发光波长直接偏10纳米，客户做LED直接不能用。
我刚入行的时候跟着师傅学，盯着反射高能电子衍射的条纹看，条纹完美就觉得没问题，开腔拿出来测X射线衍射，近衬底那一层错配度超了0.2%，一炉六片全废。那时候才懂，RHEED条纹只能看表面，你之前长的每一层留下的残余，全在你看不见的地方堆着。

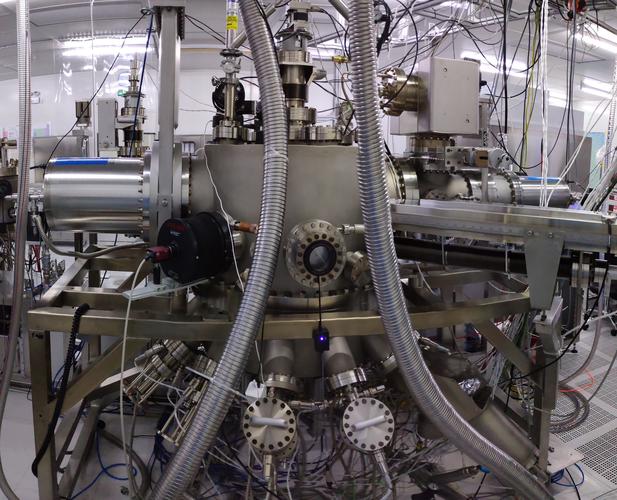

分子束外延腔体真空烘烤现场图
号称零污染，其实污染全藏在死角里
行里人都爱说，分子束外延比MOCVD干净，因为不用金属有机源，没有碳污染。说实话，干净个屁。
束源炉用的钽坩埚，烧个三五百次，热胀冷缩必然裂口子。你装的高纯铟或者镓就漏出来，顺着炉壁流到腔体底部，你不关腔拆炉根本看不见。真空一抽，漏出来的源变成蒸汽满腔乱跑，后续长的所有片子全沾杂质，载流子迁移率直接掉一半，你不测霍尔根本发现不了，等发现的时候已经做了十几片，几十万的衬底和人工全打了水漂。
还有那个挡板，不锈钢材质，每天开开关关碰撞，磨下来的铁屑镍屑直接跟着原子束飞衬底上，这些杂质就是器件的致命漏电点，不做二次离子质谱根本查不出来。我前年轻信供应商说不锈钢挡板耐用，结果一整个季度良率卡在60%上不去，最后拆腔才发现挡板磨下来的粉全沾在冷屏上，整整用高纯氮气吹了三天，花了八万多，说多都是肉疼。

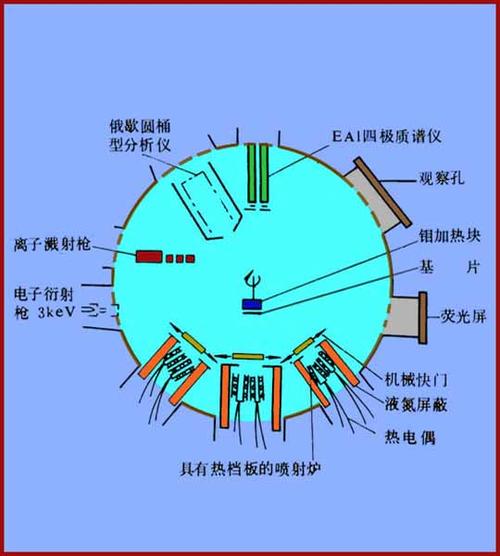

分子束外延束源炉漏液拆解图
不过话说回来，这点污染搞科研其实无所谓，做个一两片样品发论文，没人会纠结那点杂质漏电，真要做量产，这批不合格那批不合格，谁扛得住？
产业化绕不开的死结，没人敢明说
产业化绕不开的死结，没人敢明说
现在资本圈都在吹分子束外延搞8英寸12英寸晶圆，要替代MOCVD做功率器件，说白了大多是骗补贴的。
你要长均匀的外延层，就得保证衬底每个位置的原子束通量一致。4英寸以下没问题，做8英寸，束源离衬底至少半米远，边缘的通量比中心低15%以上，你转衬底也没用，就算你堆七八个束源一起怼，不同束源出来的原子能量不一样，堆出来的结晶质量就是差，边缘和中心的器件阈值电压差能到0.5V，做功率器件根本过不了可靠性测试。
再说效率，你长一层1微米的氮化镓，MOCVD两个小时搞定，分子束外延得十八个小时，算上抽真空、换片、降温，一个腔体一个月出不了三十片8英寸，单片成本是MOCVD的五倍还多，谁能规模化赚钱？
还有维护，长个两三百片就得开腔清炉，清一次停线三天，真空重新抽到1e-11 Torr要四天，光是抽真空的电费都够喝一壶，更别说人工和停线损失。
分子束外延本来就是个做科研的工具，做个位数的样品，发论文做原理验证，确实是好东西，能做到别的工艺做不到的原子级控制。真要拉去量产，那就是把钱往水里扔，连个响都听不到。
这个死结从分子束外延发明那天就带在根上，不是换个束源设计改个腔体就能解决的，圈内老人都懂，就是没人愿意说破罢了。
