2026-09-09 22:55:47 分类：材料工艺
去年给新能源汽车水冷板客户改工艺，一批货出去三个月，铝壳就集体鼓泡开裂。查来查去最后把锅扣在了阳极氧化头上——所有人都觉得阳极氧化是给铝做防腐蚀保护层，结果它反倒成了失效的导火索。
你以为的致密保护膜，其实是个多孔筛子

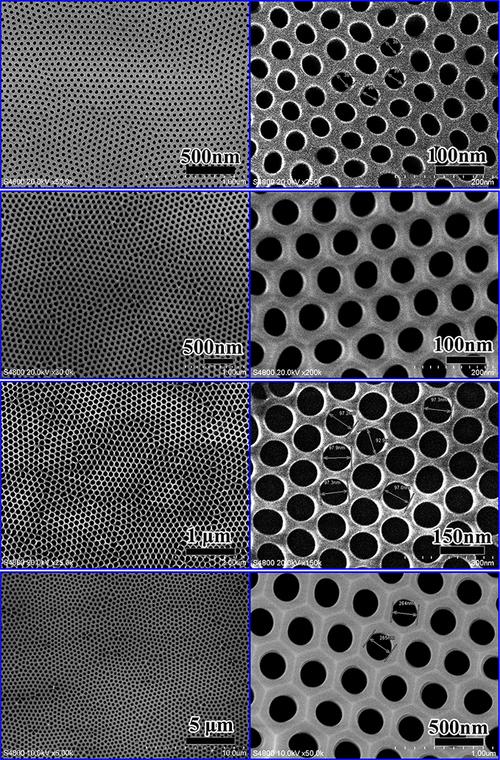

铝阳极氧化膜断面电镜图
说白了，阳极氧化就是给铝放在酸电解液里通电，让铝表面自己长出一层氧化铝膜。很多厂家吹什么致密耐磨防腐蚀，全是半真话。
实测发现，常规硫酸阳极氧化的膜孔率能到10%~30%，孔径从十几纳米到几百纳米不等，整个膜就像一块扎满了孔的海绵。你封孔工艺做得到位，孔堵上了，那确实能防腐蚀。可现在有几家愿意按标准做？
上次那个水冷板案子，供应商为了省八毛钱一平米的成本，把常温镍封孔的时间从标准要求的10分钟缩到3分钟。孔根本没封死，残留在孔里的酸性电解液吸潮，冬天温度低结冰胀孔，直接把膜顶裂，乙二醇冷却液顺着裂纹往铝基体里钻，三个月就蚀穿了。
这哪是保护膜。这不就是埋了个定时炸弹吗！
成本和性能，从来都是拆东墙补西墙

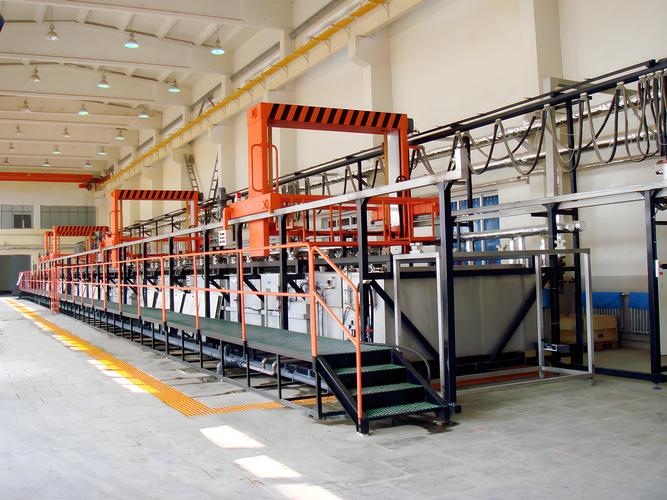

工业阳极氧化生产线实拍图
现在市面上普通硫酸阳极氧化，做10微米厚度，一平米加工费才12到18块钱。想要50微米的硬质阳极氧化？价格直接翻三倍，还不一定能做好。
说实话，越厚的氧化膜，内应力越大。我三年前做过一组对照测试，50微米的硬质阳极氧化膜，平均内应力超过100MPa，只要零件折弯角度超过10度，膜层直接整块开裂掉下来，连补都没法补。
再说外观染色，现在消费电子都喜欢用阳极氧化做彩色铝外壳，好看是好看，可这里的水深得很。有机染料颜色鲜亮，放户外晒半年就能褪色到你认不出来；无机染料耐晒，颜色偏暗发灰，调不准色号，良品率低到离谱。想要耐晒又颜色正？用纳米复合色浆，一公斤色浆比有机染料贵八百块，下游客户愿意加这个钱吗？
不过话说回来，就算你愿意加钱，颜色均匀性还是拼运气。槽液温度差个1度，同一个零件的边缘和中心颜色就能差一个ΔE，做手机中框的时候，一不小心报废率就能飙到15%，全砸手里。
到现在都绕不开的硬伤，没人敢公开说破
到现在都绕不开的硬伤，没人敢公开说破
做了15年工艺，我最深刻的感受就是，阳极氧化这套工艺从发明到现在一百多年了，大家都是在边角上修修补补，根本的缺陷从来没人解决得了。
第一个就是异形复杂件的膜厚均匀性。做平整的铝板，阳极氧化完膜厚差不到2微米，没问题。你做个带深流道的水冷板，孔深十几毫米，电流分布根本不均匀，孔内壁的膜厚可能只有表面的1/3不到，你说这个防腐蚀性能能达标吗？就算你用脉冲电流调整，最多也就补到一半，该薄的地方还是薄。
第二个就是铝基体杂质的影响。铝锭里只要硅含量超过0.5%，氧化出来的膜就发雾发灰，怎么调酸浓度调电流都救不回来。要做亮银色的外观膜，必须用99.99%的高纯铝，成本直接涨三成，多少厂家能接受？
第三个就是环保死结。阳极氧化要用到硫酸、镍盐、铬盐，废水处理一吨合规要四五十块，小厂偷偷直排抓了就罚，大厂合规做成本就涨，价格拼不过小厂，这不就是死循环吗？
很多人说微弧氧化能替代阳极氧化，我呸。微弧氧化的能耗是阳极氧化的十倍，加工费翻十倍，普通民用产品谁用得起？说白了，现在全行业都是在凑合用，知道有问题，但是没人愿意花大成本改，因为改了就没价格优势了。
天生多孔，天生不均匀，天生和成本环保打架，这就是阳极氧化现在绕不开的硬伤。别吹什么完美工艺，能用，但是从来都不好用。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：阳极氧化：成熟工艺下藏着产业化绕不开的硬伤
文章链接：https://www.yqhljx.com/list_11/2592.html
