2026-09-09 23:51:42 分类：材料工艺
去年在珠三角调汇流排镀镍线，12万件出货，三万多件盐雾测试48小时就红锈了。甲方拍桌子骂，供应商蹲在车间哭，说厚度全达标，配方全对，怎么就出问题了。
说白了，大家都被电镀的”成熟”骗了。
你认的镀层厚度，一半都是水
现在行业默认卡厚度，甲方来料检验，第一句就是”厚度够不够”。不够直接打回去，够就放行。
实测发现，10微米标称的镀镍，拿磁性测厚仪量全对，剖开来做金相，有效致密层只有3到4微米，剩下六七成全是布满针孔的疏松结晶。为什么？产线要赶产能，电流密度往死里加，原来一小时镀5微米，现在一小时镀10微米，结晶根本来不及排整齐，全是缝隙。药水成本涨不起，只能往快了做，羊毛出在羊身上，对吧。

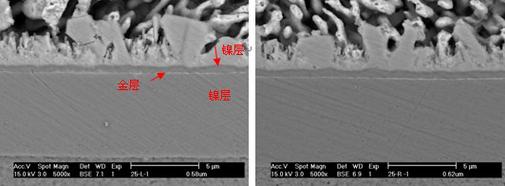

电镀镍层截面孔隙金相显微镜图
我见过浙江一家做门锁的厂，为了满足客户10微米镀锌的要求，把镀速提了一倍，疏松层堆厚度，盐雾测试原来能过72小时，现在24小时就锈。最后只能偷偷给合格的样品多镀半小时，送检过了，大货照样偷工减料。没人说破，大家都这么玩。
环保改出来的烂账，没人公开说
原来氰化物镀铜，稳定性真的好。不管你基材是什么，只要前处理到位，镀层均匀，结合力好，良率能稳在95%以上。现在全禁了，所有厂都得改无氰镀铜。
说实话，我前前后后调过8条无氰镀铜线，试过不下15种商用配方，没有一个能赶上氰化镀铜的稳定性。电流密度超过1.2A/dm²直接烧板，低于0.5A/dm²就大面积漏镀，范围窄得离谱，稍微走速快一点慢一点，直接出不良。

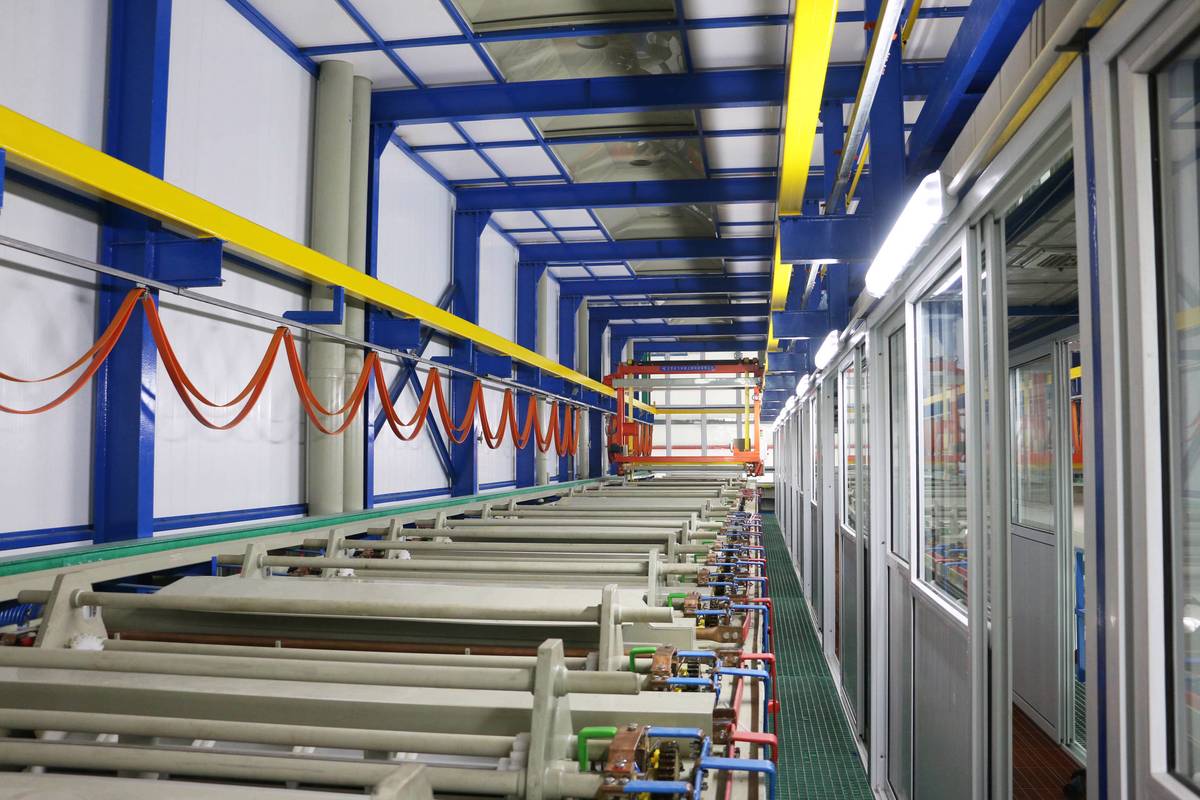

五金电镀厂无氰镀铜生产线实拍
不过话说回来，环保肯定要搞，没人说不对。但问题是，技术跟不上，硬着头皮上，成本涨了多少？我算过，同产能的线，无氰的运营成本比氰化高三成出头，良率掉二十个点，最后这些成本全摊到下游整车厂、五金厂，消费者买的时候，价格自然就上去了。行业只会喊”成功完成绿色转型”，背地里全是擦不完的屁股。
根本绕不开的硬伤，至今没人能解决
根本绕不开的硬伤，至今没人能解决
很多人说电镀是百年工艺，所有问题都解决了。扯。最核心的问题，从发明到现在，没人能搞定。
就是镀层和基材结合力的分散性。你把所有参数都卡死：基材粗糙度Ra0.8±0.05，药水温度25±0.5度，电流密度1.0±0.05A/dm²，甚至前处理用的纯水电阻率都卡到18.2MΩ·cm，整出来的一批件，拉拔测结合力，结果从17MPa到33MPa都有，差了快一倍。
为什么？基材本身的晶界缺陷，你控制不了。前处理后残留在微观缝隙里的微量油脂，哪怕你用等离子体洗，还是能剩下几个分子层，就这几个分子层，足够让结合力掉一半。现在到处吹AI控电镀，吹智能电镀，说白了，连界面反应的随机性都搞不定，你AI控个什么劲？全是赚资本噱头的钱。
这个坎，从电镀规模化生产那天就摆在这，没人绕得开。所有量产电镀工艺，本质上都是接受一定比例的不良，不良多了就调调参数，改改药水，碰运气碰出合格批次，就赶紧出货。
没人敢把这句话写进行业标准，也没人敢告诉甲方，你花了钱，还是得接受一定概率的失效。说白了，这就是电镀行业公开的秘密。就这么回事。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：电镀：被吹成成熟工艺，其实满是藏了几十年的坑
文章链接：https://www.yqhljx.com/list_11/2594.html
