2026-09-10 04:48:46 分类：材料工艺
去年给北方某新势力车企做轻量化铝合金防撞梁，我们拿形变强化工艺做的样件，刚出车间碰撞测试完美过国标，强度比铸铝高40%，重量轻了22%，客户都拍板要上量了。扔去高寒试验箱放三个月，拿出来再撞。直接断成两截。拆开检测，强度比出厂掉了32%。
你理解的形变强化，根本没说到点子上
很多刚入行的小孩说，形变强化就是把金属砸硬掰硬，改变了晶体结构。扯。说白了就是打堆了位错。
你拉金属压金属的时候，晶里面的位错会跟着动，动着动着就被晶界、第二相粒子卡住，越攒越多，你再想动就难了，强度自然就上去了。

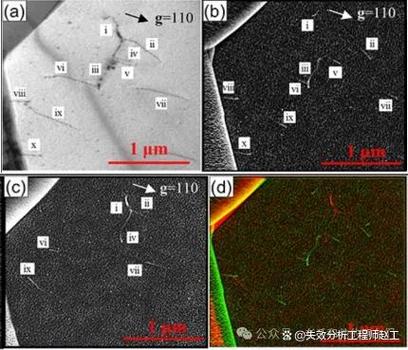

金属形变后位错塞积电镜照片
我干了15年，手上攒了上千组实测数据，冷拔低碳钢丝，变形量从10%拉到60%，屈服强度直接从240MPa蹦到620MPa。没加一分钱合金，就靠掰，强度翻了一倍还多。
这不香吗？确实香啊，不然那么多做轻量化做五金做弹簧的，抢着用干嘛？
实验室的数据，从来都藏着猫腻
你去翻论文，全是形变强化多么牛，降本减重又环保，就是没人跟你说，形变强化出来的强度，是亚稳态的。
什么叫亚稳态？说白了就是你把人家原子摁在不舒服的位置，人家随时要跑回去。只要温度超过0.3倍熔点，原子热运动一激活，塞得满满当当的位错就开始慢慢滑移消弭，强度蹭蹭往下掉。
哪怕是常温呢？哪怕你天天放在恒温仓库呢？该掉还是掉，只是慢一点而已。
十年前我在广东给一家做弹片的台资厂做技术支持，他们用形变强化的黄铜带做手机电池弹片，出厂硬度180HV，全部达标。放仓库囤了一年，客户上线发现一半弹片按下去弹不起来，拿出来测硬度，只有120HV。直接软得像个铜皮。
那批货赔了多少钱？小两百万。老板蹲在工厂门口抽烟，抽了三天。
形变强化黄铜弹片失效软化工件实拍
不过话说回来，常温回复慢，还算能忍。更坑的是什么？形变强化拿强度换塑性，你变形量拉到70%，强度上去了，延伸率直接从20%掉到3%不到，脆得像风干的红薯干，随便碰个缺口就断。去年那个防撞梁就是这么死的，强度够了，韧性没了，低温下裂纹一扩展直接断成两截，找谁说理去？
绕不开的硬伤，从来没人敢公开说透
绕不开的硬伤，从来没人敢公开说透
现在学术界工业界都在吹什么细晶形变强化，什么预回复稳定化处理，说能解决问题。都是扯。
你做预回复稳定化，提前把不稳定的位错放掉，强度自然就掉了，你忙活半天形变强化的增益，一半都给稳定化卖了，图什么？说白了就是拆东墙补西墙，要强度就保不住稳定性，要稳定就没了强度，这就是个天生的跷跷板，你能同时把两头按下去？我干了15年，没见过一个能产业化落地的方案。
沿海的户外构件，高温高湿加海风盐雾，形变强化件的应力腐蚀开裂概率，比完全退火的同成分材料高2.7倍，这个数据我测了快一百组，没人愿意信，也没人愿意往产品规格上写。为什么？写了就卖不出去了。
现在形变强化能用在什么地方？都是些对寿命要求不高的，或者一次性使用的，或者坏了也不会出大事的零件。建筑钢筋凑合用用，五金冲压件凑合用用，真放到高端装备，航空航天结构件，新能源汽车的安全件，你敢用？你能保证十年二十年之后，它的强度不会掉一半？你能保证它不会应力腐蚀开裂？
说实话，没人敢拍这个胸脯。
很多人吹形变强化是金属材料轻量化的未来，我就一句话，它天生的亚稳态缺陷，是从原理上带的，不是靠什么工艺调整就能解决的。你选它，就得接受它天生的瘸腿，别等出了问题才追悔莫及。对吧？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：形变强化：被过度神化的增硬技术，藏着产业化无解死结
文章链接：https://www.yqhljx.com/list_11/2604.html
