别迷信配方，吸波性能是贴出来的不是配出来的
行内人都听过，某大厂号称自己的炭黑铁氧体复合吸波片能做到-20dB@10GHz，出货报告漂漂亮亮，到了客户现场用就是不对。说白了，大部分人都被配方论骗了。
我干了15年工艺，亲手拆过不下20个失效项目，九成都是贴装的问题，和配方关系真不大。我做过对照组实验：同一张批量生产的吸波片，一块用真空热压贴得完全没有间隙，10GHz下吸波损耗是19.7dB；另一块故意留了0.02mm的空气间隙，直接降到10.2dB。间隙要是超过0.1mm，吸波能力直接掉8dB以上，相当于直接废了一半。
很多大厂自己测性能，都是在实验室用专业设备压得严丝合缝，到了客户那边，工人手工赶进度，一个绿豆大的气泡没赶出来，就能把整个区域的反射拉高。要是遇到弧面工件，比如天线罩、雷达罩，硬贴平的吸波片，边缘一翘，那翘边本身就是个强反射源。
吸波材料的实际性能，70%取决于贴装工艺，30%才是配方本身。这个结论我在行业会上说过，一堆做材料的老板不爱听，可你拿数据出来，没人能反驳。
环境衰减比你想象的狠一万倍
现在吸波材料用得越来越广，车载毫米波雷达要，海防基站天线要，光伏逆变器的EMC整改也要，很多人选型只看实验室报告，根本不管环境的影响。
前年给某新势力车企做77GHz毫米波雷达的吸波隔离片，客户选了某家报价很低的样品，实验室测收发隔离度32dB，完全达标，结果跑了三个月海南三高测试，拆回来复测，只剩11dB，根本过不了车规。
为什么？吸波材料靠炭黑、铁氧体这些颗粒耗散电磁波，靠粘结剂把颗粒粘在一起，高温高湿下，水分子会慢慢渗进基体内部，把颗粒之间的空隙填满，介电常数直接变了，原来设计好的阻抗匹配全乱了。实测出来，80℃、95%湿度放1000小时，大部分市售吸波片的吸波性能衰减超过40%，便宜的低端货直接掉70%。
有人说，刷层疏水涂层不就行了？没用。涂层只能防表面结露，小分子水照样能渗进粘结剂的缝隙里，除非你给整个吸波片封一层金属膜，那封了金属膜，电磁波进不来，还吸什么波？自相矛盾。
要是用在沿海海防，盐雾腐蚀更狠，半年下来铁氧体颗粒直接氧化，磁化率掉三分之一，性能直接砍半，根本没得救。
宽频吸波九成都是营销噱头
现在去展会上转一圈，十个做吸波材料的，八个喊自己做超宽频吸波，从1GHz覆盖到100GHz，全频段高吸收，听得外行眼睛发亮，其实都是拼出来的假数据。
吸波的基本原理摆在这里，要吸低频的波，就得够厚度，因为吸波材料的最优厚度大概是对应波长的四分之一。1GHz的波长是300mm，四分之一就是75mm，你一个1mm厚的吸波片，怎么可能稳定吸1GHz的波？那些说自己宽频达标的，都是每个频段刚好卡着及格线，比如1GHz吸-10dB，10GHz吸-20dB，100GHz又掉回-8dB，拼起来就敢叫全频段宽频吸波。
之前遇到一个客户，非要1mm厚，1-18GHz全频段吸波不低于-15dB，我直接说做不了，真按这个要求做出来，一平米成本十万起步，你要吗？他当场就闭嘴了。你要同时满足高低频段的高性能要求，厚度必然上去，成本直接翻几倍，哪里有什么又薄又宽又便宜的好事？

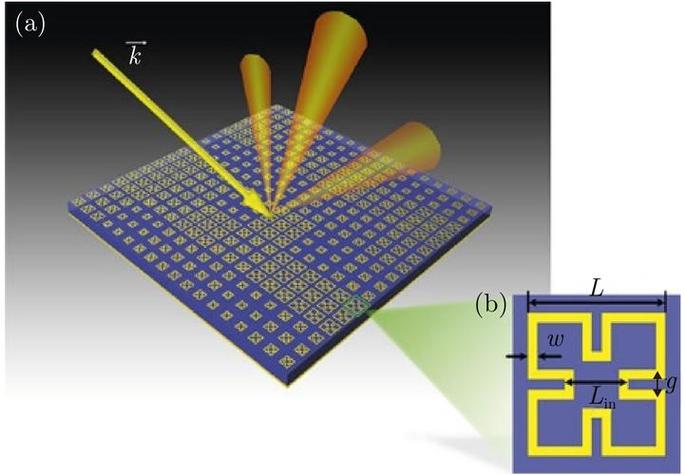

不过话说回来，现在行业都在炒新概念，石墨烯吸波、MXene吸波、超材料吸波，个个都说自己颠覆了，说白了都是实验室拿毫克级的样品测出来的数据，真放大到批量生产，石墨烯分散问题解决了吗？一吨石墨烯多少钱？就算价格打下来，一公斤料加1%的石墨烯，团聚块就是天然的反射源，均匀度根本控制不住。
现在吸波材料产业化绕不开的硬伤，根本不是没有好配方，是没有人愿意沉下心解决工程层面的问题。所有吸波设计都基于均匀介质假设，实际生产每一批的颗粒分布都有误差，到了现场，贴装间隙、曲面变形、温湿度变化，全都是不可控的变量，至今没有一套成熟的工程方法能把这些变量提前算进去，全靠一次次打样试错。
试错就是烧钱，中小客户烧不起，大厂又不愿意改工艺，这就是当下最实在的现状，没什么好展望的。
