2026-09-13 11:36:50 分类：材料工艺
去年某新势力车载毫米波雷达的EMC测试项目，栽在了一块采购价18块钱的进口镀银屏蔽布上。常温测试屏蔽效能78dB，完美过国标，做完100小时85℃/90%RH湿热老化之后，再测，直接掉到46dB，刚好卡在及格线以下。整项目组熬了半个月，改了三版方案，最后换了22块钱一平米的镀镍针刺棉，就过了。你说扯不扯？
不是越贵的屏蔽材料，性能就越稳
很多研发拿了预算就往贵了堆，觉得进口大牌肯定没问题。我做了15年，见过太多这种冤大头。镀银确实比镀铜导电好，但是银的电极电位是+0.8V，铜是+0.34V，俩放一块，潮湿环境下就是天然原电池。纤维里的铜基体天天被腐蚀，不到100小时，银层就掉得坑坑洼洼。
湿热老化后电磁屏蔽材料镀银层腐蚀SEM图
我们去年做过对比测试，同面电阻30Ω/sq的三种常用柔性屏蔽材料：镀银铜纤维布、镀铜碳纤维布、镀镍针刺棉，跑完1000小时湿热老化，镀银铜布的屏蔽效能掉了42dB，镀铜的掉了28dB，镀镍的才掉不到3dB。说实话，便宜的不是没好货，是你没搞懂材料的腐蚀逻辑。我当时蹲在老化房门口，每天开箱测电阻，手都泡皱了，就为了验证这个结论，一开始我也不信，数据摆那，不服不行。
手册上的屏蔽效能，大多掺了水
你拿到的厂商datasheet上那个几十上百dB的数字，九成是实验室理想环境测出来的。什么叫理想环境？一块平整无接缝的大材料，放在暗室里，远场法测，没有缝隙，没有折弯，没有打孔。你实际用的时候呢？要切形状，要开螺栓孔，要和塑料金属外壳压接，甚至还要跟着产品折弯。

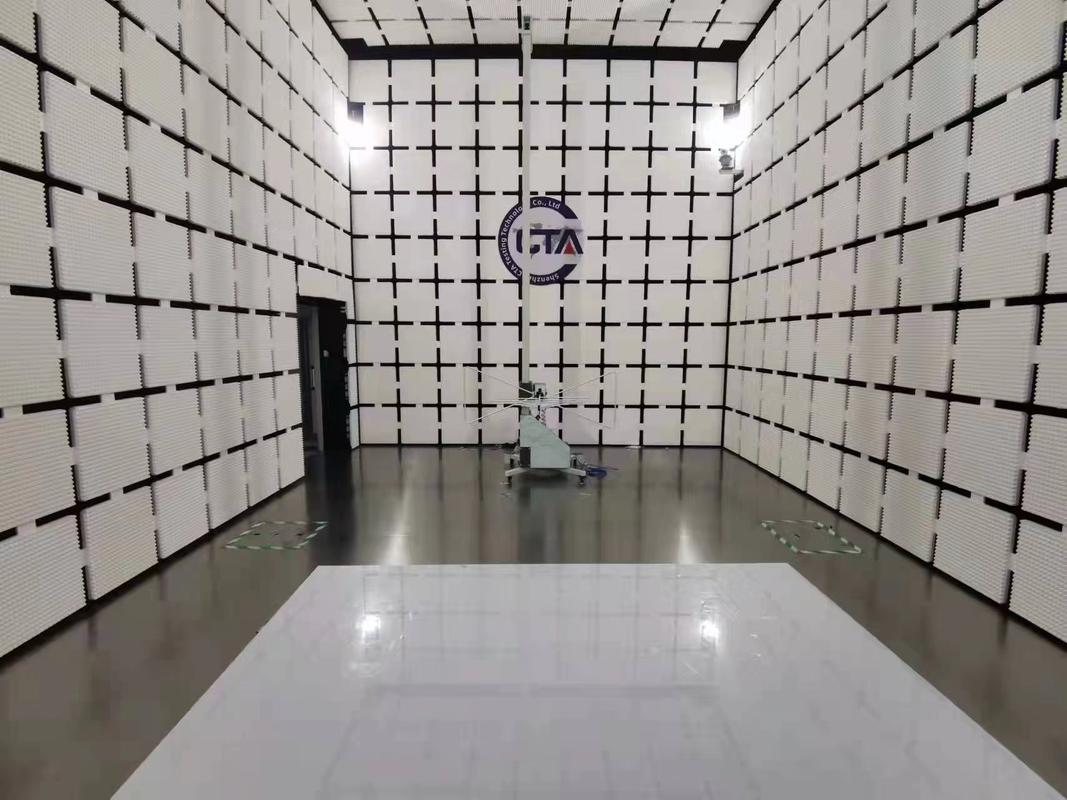

3米法暗室电磁屏蔽材料测试现场图
之前接了一个5G小基站的滤波器案子，厂商给的导电泡棉，手册上写1GHz下屏蔽效能85dB，我们装上整机测，相邻通道的干扰抑制只有61dB，差了24dB。拆开来量，泡棉和铝壳体之间，有一个0.02毫米的间隙，就这么一点点缝隙，直接掉了20多dB。很多人说我选的材料够好了啊，怎么还过不了？对吧，问题根本不在材料本身的标称性能，在你装配出来的实际缝隙。我见过厚度1毫米标称80dB的材料，因为装配压得不够紧，有0.1毫米的缝，实际屏蔽直接砍半，一点不夸张。说白了，标称数据都是给你看的，真到用的时候，打个七折都是给你面子。
产业化绕不开的死结，至今没人碰得动
产业化绕不开的死结，至今没人碰得动
说了这么多踩坑的事，核心问题其实绕不开一个死结：所有商用电磁屏蔽材料，都平衡不了屏蔽性能、耐候性、成本三者的关系。
要屏蔽性能好，就得导电率高，导电率高要么加金属填料，要么镀金属层。金属填料加得超过30%，材料就硬得像块板，做不了柔性密封垫，做不了可弯折的FPC屏蔽膜，加不到20%，屏蔽效能连40dB都达不到。金属镀层呢，刚才说的原电池腐蚀，耐候性差，就算是纯银镀层，遇到空气中的硫化物还会发黑掉粉，汽车上用个三五年，性能掉一半。
那换碳材料呢？石墨烯、碳纳米管，要达到同等屏蔽效能，填充量要比铜粉高15%，成本翻三倍，还容易掉粉污染车间，你做消费电子敢用？现在炒得火的MXene屏蔽材料，放空气中半个月就氧化，导电率掉一半，你做户外基站，能用三年吗？
说白了，现在行业里天天出新概念，都是换汤不换药，把旧材料换个新名字，涨一波价，根本没人去啃这个核心硬骨头。不过话说回来，这个硬骨头真不好啃，你要做高导电，又要耐腐，还要便宜，从材料原理上就是矛盾的——高导电的金属大多活泼易腐蚀，不活泼的贵金属就是贵，碳材料本征导电就不如金属，这个底层逻辑，到现在都没人破得了。
选材料别瞎追新概念，也别盲目堆预算，先摸清楚你自己产品的使用环境，要求的寿命，能接受的装配公差，比啥都强。你要做一个室内用的低功率路由器，30dB的屏蔽就够，犯不着买80dB的进口镀银布，花了冤枉钱还过不了老化，犯不上。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：电磁屏蔽材料：90%工程师都踩过的性能陷阱
文章链接：https://www.yqhljx.com/list_11/2766.html
