2026-09-13 12:31:40 分类：材料工艺
去年给长三角某新势力做座舱余热发电的热电模块，客户拉去做高低温循环测试，1200次循环之后，实测ZT值掉了41.7%，直接达不到输出要求，整批样件全部打回。
当时整个项目组蹲在测试房抽烟。抽了一下午。
论文里的ZT值，都是筛出来的“优等生”
现在顶刊上动不动ZT值破2破3，说白了都是拿小尺寸单晶，或者掺杂到原子级精准的特殊样品测出来的。你去实验室看，烧一炉样品，可能只有指甲盖大那一块性能达标，剩下的全废。
碲化铋热电材料粉末烧结现场图
我刚入行那会，跟着前辈做项目，为了凑出一篇够分量的数据，整整烧了72炉，才磨出一个符合要求的样品。你说这个性能，能放大吗？100mm*100mm的大模块，现在能做到整个面ZT值偏差不超过10%的工厂，全中国找不出三家。
实话实说。
不过话说回来，学术圈就是这么玩的，我也不说啥，但是把实验室里筛出来的最优数据拿出来吹“即将产业化”，那不是骗人吗？
最容易被忽略的死穴：老化
大部分论文测性能都是拿新样品直接测，谁给你测1000次循环之后的性能？对吧？
我们去年测过市面上卖的三款量产商用碲化铋模块，80℃稳定温差下持续工作1000小时，输出功率平均降28%。最差的那款掉了快40%。
为啥会这样？说穿了就是元素迁移。碲化铋里的碲，受热就会往晶界跑，慢慢往表面析出挥发，时间长了内部就出孔洞，导电导热通路直接断一截。

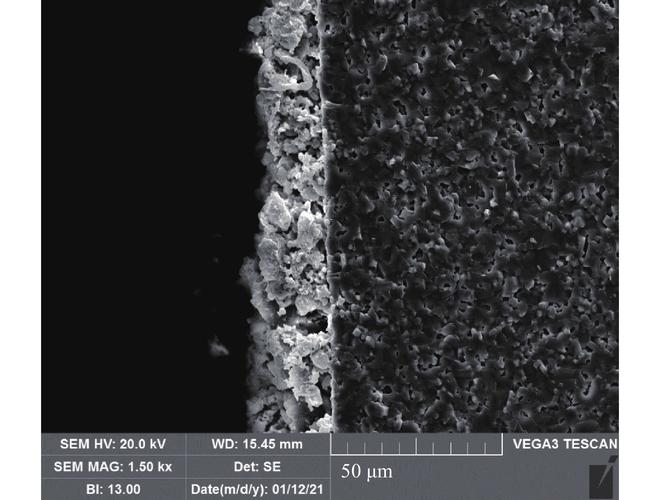

热电材料模块高温老化失效截面电镜图
我上周刚跟国内某研究所的电镜室老师聊，他们做了五年老化实验，大部分改性方案，只能把1000次循环后的ZT保留率提个10%不到，遇到150℃以上的工作温度，该掉还是掉。
有人说封装啊，封起来不就没法挥发了？说的简单，用环氧树脂封装，150℃就软变形，热胀冷缩几次直接裂。用陶瓷钎焊封装，额外加的两层陶瓷热阻上去了，本来就不大的温差又砍了三分之一，效率直接没了。
说白了就是拆东墙补西墙，至今没有完美解决方案。市面上标的十年寿命，都是室温存放的寿命，不是带温差持续工作的寿命，纯纯文字游戏。
成本是砸死所有应用的天花板
成本是砸死所有应用的天花板
现在商业化能用的热电材料，九成以上还是碲化铋基。碲是什么？稀散金属，全世界一年总产量也就400多吨，超过八成被光伏行业拿去做钙钛矿或者薄膜电池了，留给热电的份额，一年连一百吨都不到。
现在碲的市场价已经摸到1800块一公斤，做一平方米10mm厚的热电模块，光碲化铋粉末的成本就得一万八，还不算烧结、切片、封装、电极的钱。你说这个成本，拿来做工业废热回收，得多少年才能回本？十年都回不了。
那些找替代材料的，做硫化物、氧化物，成本是下来了，ZT值能稳定破1都难，温差发电效率不到8%，发那点电还不够买模块的钱。
实话，现在热电材料能真正赚钱的应用，全是小尺寸低用量的场景：比如便携冰箱的制冷片，红外探测器的温控，也就这点活，撑不起所谓的千亿市场。
现在整个圈子都在往更高的ZT值卷，所有人都在拼论文影响因子，没人沉下心啃大尺寸均匀性、长期老化这些硬骨头。这些问题不解决，热电材料永远只能待在实验室发论文，拿项目基金，走不出工厂大门。别扯什么双碳风口，那些吹颠覆能源结构的，连烧结炉温度都没调过，懂个屁。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：热电材料：那些论文不会说的产业化真话
文章链接：https://www.yqhljx.com/list_11/2768.html
