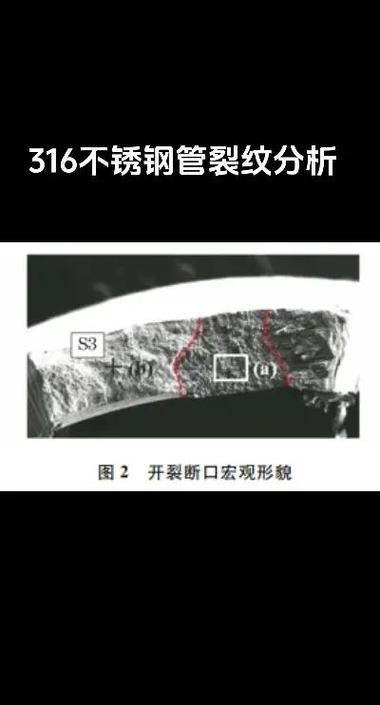

去年接的第三方失效分析，西北某油气田新建316L输气管道，才跑18个月，焊缝位置直接裂穿漏了。甲方拿来的时候我第一反应是材料不合格？不对，复检成分，C含量0.017%，Ni、Mo含量全符合国标，耐蚀性一点问题都没有。
为什么合格好材料也会栽在应力腐蚀上
说白了，应力腐蚀从来不是材料单一扛的活，得凑齐两个条件：持续拉应力+特定腐蚀介质，缺一个都炸不了，但两个凑一块儿，神仙材料都扛不住。
这次出事的管道，我们测了残余应力，整体屈服强度才32%，远低于行业要求的50%安全阈值，对吧？结果焊缝熔合线那个位置，切下来测，残余拉应力居然还有120MPa以上。没错，甲方按要求做了整体去应力退火，但焊接的局部残余应力，退火根本消不干净。管道走的介质带万分之八的H2S，刚好就是奥氏体不锈钢的敏感介质，一点机会都不给，慢慢咬就咬穿了。
很多人以为应力腐蚀都是大应力拉出来的，那是老黄历了。我见过应力才屈服强度20%就裂穿的案例，还是进口的超级双相钢，说出去谁信？真的，这个坑，不碰失效分析你根本想不到。
太多设计院把锅甩给材料，说你材料不好才裂。说白了，设计的时候只卡材料牌号，不控制焊接工艺，不要求局部去应力，最后出事，材料厂背黑锅，太常见了。
那些藏在规范里的隐形坑
现在行业用的NACE防腐规范，还有国内的GB要求，其实都是实验室堆出来的经验值。不信你看，所有规范里的应力腐蚀合格数据，都是室温下泡出来的，有几个提了现场温度的影响？

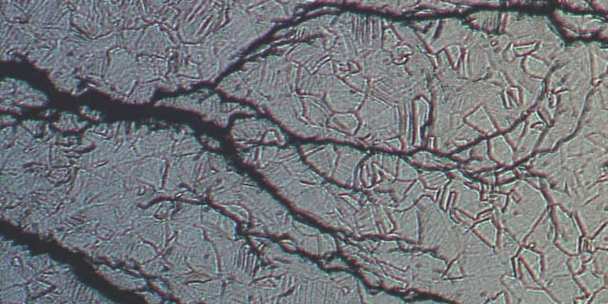

去年广东一个海边电厂的海水冷却管项目，用的2205双相钢，按规范来，应力控制在屈服的45%，海水氯离子才3500ppm，符合要求对不对？结果不到3年，焊缝又裂了。我们测了管壁温度，夏天太阳暴晒，外壁能到78℃，内壁走循环海水也有40℃，温度升上去，应力腐蚀敏感性直接翻了两个量级，规范里根本没提这回事。
还有更扯的，很多人说只有氯离子才会搞奥氏体不锈钢的应力腐蚀。我五年前处理过一个烧碱蒸发器的失效，304不锈钢，按说碱腐蚀没问题对吧？结果焊缝位置，碱浓缩到30%，温度才65℃，不到两年就裂穿了。审图的连“碱脆”这个点都没标注，甲方降本要换低牌号，设计直接就同意了，出事了又扯皮。
不过话说回来，现在甲方拼了命降本，你跟他说要加钱做局部振动去应力，要换高一档的材料，他能把你赶出去。规范是死的，人是活的，但活人就得跟着预算走，坑就这么留下来了。
产业化根本绕不开的硬伤
说到这里，说点掏心窝子的。搞了15年材料工艺，我最深刻的感受就是，应力腐蚀到现在，都没有百分百靠谱的解决方案。所有的方法都是降概率，不是根治。
第一个硬伤，残余应力你测不准。现在常用的X射线衍射，只能测表面几十微米深的应力，工件内部的残余应力分布，无损检测根本做不到全厚度扫描。你要是切开测，工件就废了，而且切的时候应力还会释放，测出来也不准。做一次全深度残余应力扫描，成本比一根管道还贵，哪个甲方愿意做？说白了，全靠经验蒙。
第二个硬伤，现场介质你控制不了。设计的时候按进水氯离子1000ppm算，用了两年，管道结垢，焊缝位置局部浓缩，直接涨到10000ppm，你上哪预判去？土壤里的硫化物含量，今年是这个数，十年后微生物活动变了，浓度涨几倍，你设计的时候能算得到？
还有，现在新材料出的快，什么超级奥氏体、什么铝锂合金，航空航天新能源都在用，应力腐蚀的数据全是实验室短期测的，实际用个十年八年，新的失效案例一堆一堆冒出来，理论研究根本追不上产业化的速度。你说做阴极保护？阴极保护防均匀腐蚀还行，防应力腐蚀搞不好还会增加氢渗透，反而让脆变更严重，偷鸡不成蚀把米的案例我见多了。
别信什么选对材料就没事的鬼话。应力腐蚀的本质，就是材料在应力和介质的协同下，慢慢从内部开裂，你从外面根本看不到，等漏了已经晚了。现在所有的规范、所有的工艺，都是在赌，赌你运气好，赌现场不出现极端情况，赌十年二十年不出事。真要出了事，全是事后诸葛亮，事前没人能给你打包票。这个就是当下绕不开的盲区，没人能回避。
