断口形貌:你看到的,可能全是假象

干了十五年失效分析,最怕看断口。不是看不懂,是怕看完就信了。信了,就掉坑里了。就上个礼拜的事——一根变速箱齿轮轴,整圈齐根断,目测就是典型的扭转疲劳,贝壳纹清晰得跟教科书似的。车间主任当场拍板:热处理问题,淬硬层浅了。我差点也跟着点头。幸好,多磨了一道截面,才发现事情远没那么简单。

解理还是沿晶?别被教科书骗了

断口送到电镜室,小伙子扫了一眼就嚷嚷:解理断口,河流花样!我凑过去一看,确实,那些放射状的台阶,活脱脱像地图上的长江水系。可—不对。解理断口是穿晶的,裂纹沿着特定的解理面撕开,宏观上应该能看到闪亮的小刻面。但这根轴断口暗灰色,完全没有那种反光。我心里咯噔一下。是沿晶断裂。那所谓的“河流花样”,其实是晶界析出物被拉长后留下的假象。

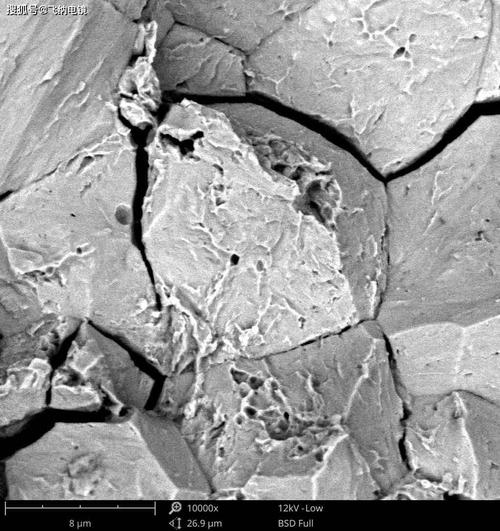

扫描电镜下沿晶断口晶界析出物
扫描电镜下沿晶断口晶界析出物


很多干了三五年的金相工程师,栽就栽在这儿。教科书上的图片太经典了,经典到让你形成条件反射。可实际工况呢?材料不是纯铁,晶界上不知道趴着多少碳化物、夹杂,裂纹一过,撕出的花样就能以假乱真。我用能谱打了个点,晶界上硫、磷高得离谱。回火脆性,没跑。这根本不是淬硬层的问题,是热处理工艺整个跑偏——回火冷速太慢,杂质元素在晶界富集,把晶界变成了脆纸。

说实话,这种时候最怕“专家”上来就报断口形貌的英文单词:Cleavage, intergranular, dimple… 然后照着金相图谱对答案。断口不会说谎,但人会看走眼。我经常跟新人讲,看断口之前,先把图谱扔一边,就当自己是个瞎子,从头摸到尾——用指甲抠抠断面,感受下台阶的陡峭程度;迎着光转转角度,看看反光的是不是小刻面;甚至闻一闻,有没有油焦味(高温微动磨损的典型特征)。这些,软件永远不会告诉你。

宏观断口暗藏的那些猫腻

再说个反常识的。人都说宏观断口上有人字纹,就指向脆性断裂,裂纹从人字的尖端扩展过来。可那是板材、薄壁件的老经验。厚大件呢?我给你看个去年电站螺栓断裂的案例。M56的螺栓,断口上一圈一圈的扩展痕,像树木年轮,谁都说是疲劳。可把断口掰开一看,疲劳源区在中心,那儿根本没有应力集中点。最后切片一看,中心白点——氢致裂纹。那圈圈痕迹,是氢脆扩展过程中的停顿线,跟疲劳贝纹半毛钱关系没有。

大型螺栓断口氢致裂纹白点
大型螺栓断口氢致裂纹白点


所以嘛,宏观断口的“纹理”,最会骗人。特别是现场断口被油污、氧化一盖,什么放射纹、剪切唇,全糊成一片。这时候有人就干脆凭手感——脆性断口粗糙扎手,韧性断口纤维状毛茸茸。不算错,但太糙了。我习惯带个20倍的小放大镜,直接看断口边缘的剪切唇。剪切唇越宽,韧性越好,裂纹扩展越慢。可有一次,剪切唇宽得不像话,结果却是应力腐蚀。为什么?裂纹缓慢扩展时,腐蚀介质渗进去,把断口表面“打磨”得像纤维状。假象。全是假象。

所以说透了,任何脱离服役环境的断口形貌解读,都是耍流氓。你得知道这零件是受拉、受压、还是扭转;介质是油、是水、还是高温烟气;失效前有没有异响、振动。我有回处理一个泵轴断裂,断口上看不出任何疲劳特征,就是一次性脆断。车间硬说是材质有问题。我盯着断口半天,总觉得哪不对——断面有一小片区域颜色偏蓝。剖开一测硬度,那儿回火色都出来了。得,轴承先抱死,轴瞬间被憋断,高温加上去,断面氧化着色。但断裂性质纯粹是过载,跟材质无关。材质替人背了黑锅。

韧窝里藏着的魔鬼细节

说微观。韧窝,微孔聚集型断裂的典型形貌,谁不认识?可韧窝的大小、深浅、分布,里头门道深了。有一回失效分析会上,一帮人吵翻了。一方说韧窝大而深,肯定是韧性断裂,材料没问题;另一方说韧窝底部有夹杂物,是冶金缺陷。我拿了组数据出来:同批原材料,正常韧窝平均直径5微米,深度3微米;这个断口上的韧窝,直径8微米,深度却只有1.5微米。又大又浅,为啥?因为裂纹扩展太快,微孔来不及充分长大就连接了。这是高速冲击断口的特征,根本不能说明材质韧性好。

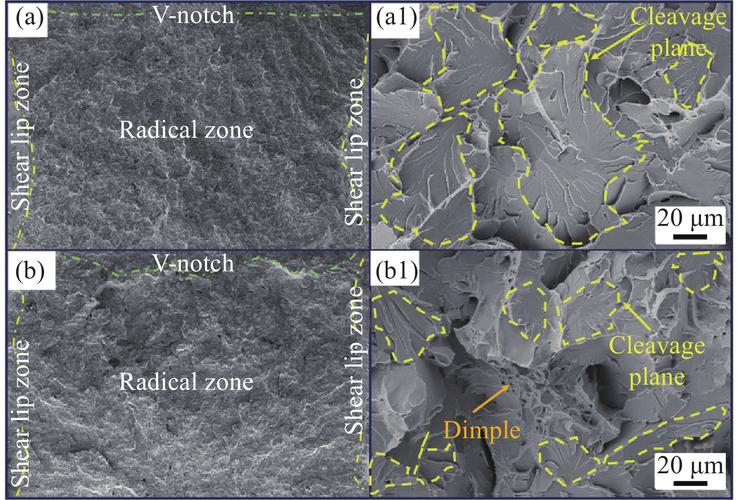

冲击断口浅韧窝形貌
冲击断口浅韧窝形貌


还有准解理。这词听着就滑头—什么“准”,说白了就是既有解理的平面,又有韧窝的撕裂棱,不伦不类。常见于淬火回火钢的低温冲击断口。但你要是不看断口周围的组织变化,光凭准解理这三个字,很有可能漏掉回火不足的马氏体。我见过最坑的一次,断口报告上写“准解理+少量韧窝”,结论是混合断裂,原因待查。待查?查了半年没结果。最后我切了断口纵剖面,发现马氏体针异常粗大,硬度高得离谱,冲击功才6焦耳。就是淬火温度过高,晶粒粗大,断裂机制当然变得“准”了。所以,别迷恋形貌描述,去看背后的工艺参数才是正解。

现场取证比形貌本身更重要

现场取证比形貌本身更重要
现场取证比形貌本身更重要
说到底,断口形貌就是个结果,把过程全隐藏了。我们现在最缺的,是失效过程的还原手段。断口学发展了上百年,图谱越来越清晰,可实际工况的复杂性,远远超出实验室的模拟能力。比如多轴疲劳,断口上根本看不出载荷方向的变化;再比如腐蚀疲劳,断口表面的腐蚀产物一洗,啥特征都没了。很多论文里讲,断口定量分析能算出裂纹扩展速率,可那是基于恒幅加载的理想假设。工业现场呢?载荷谱乱七八糟,裂纹闭口效应、过载迟滞效应搅成一团,算出来的数据,偏差大得吓人——有时候能差一个数量级!

所以我现在处理案子,坚持三个习惯:第一,亲自去现场,看残骸的相对位置,模拟断裂过程;第二,断口清洗之前,先做X射线能谱多点分析,弄清表面沉积物成分;第三,宏观拍照必须带标尺,并且把断裂源区和最后断裂区分成至少八个方向拍照,一个像素糊了都可能漏掉关键信息。这些看似跟形貌无关的笨功夫,才是防止误判的真正底线。

最后说个扎心的事实。我们现在用的很多断口判据,还是上世纪六七十年代那批老专家总结出来的。材料变了,工艺变了,连断裂的诱因都从单纯的机械应力变成了热-力-化学多场耦合,可咱们手里的工具,本质上还是那台扫描电镜加一本图谱。不是悲观—是现实逼着你承认:断口形貌学,产业化应用上有一个根本绕不开的硬伤,那就是缺乏实时原位观测手段。裂纹一旦扩展完,我们看到的只是一个静态的断面,就像犯罪现场留下的脚印,看着清晰,可当时怎么扭打、怎么挣扎,全凭想象。没有过程,再漂亮的形貌解读,终究只是概率性的猜测。这个盲区,短期内看不到解决方案。所有从业者,都不得不带着这种无奈,继续在“猜”和“证”之间走钢丝。
免责声明:市场有风险,选择需谨慎!此文仅供参考,不作买卖依据。如有侵权请联系删除。
文章名称:断口形貌:你看到的,可能全是假象
文章链接:https://www.yqhljx.com/list_11/311.html
