上周，一哥们儿在群里吐槽：一个航天级的精密连接器，就因为插针孔口多出那么0.2mm的飞边，直接导致整批次装配卡死，报废损失超过20万。说实话，这种事儿我这些年见得太多——飞边毛刺，从来就不是什么“小瑕疵”，它是制造系统的照妖镜，是工艺癌症。
误区：别以为刮一刮就完事儿
很多图纸上写的“去除毛刺光洁无飞边”，其实等于没说。什么叫“光洁”？肉眼看？放大镜看？还是电镜看？ 行业内默认的潜规则是，只要不割手就叫合格。但实测下来，一根肉眼完全看不见的30μm毛发状毛刺，在液压系统中足以让密封圈6小时内失效。我就遇到过，一套阀块测试台，花了半年复查流道，最后发现问题是节流孔内壁的微小翻边——电子显微镜才逮到。去除毛刺也不是简单刮掉，盲目去毛刺反而可能引入更大的残余应力。我们用X射线测过，不锈钢件用硬质合金刀粗暴刮削后，表面拉应力峰值飙升了30%以上，疲劳寿命直接打七折。更别提那些倒角倒出来的二次毛刺，跟韭菜似的，割一茬长一茬。
说白了，飞边毛刺的本质是材料在分离瞬间的塑性失稳。这玩意儿跟断裂力学、模具间隙、润滑状态非线性耦合，教科书上那套简化模型，现场根本套不上。老师傅全凭手感，机器测不准，这就是现状。
顽固之源：模具、材料与那该死的间隙
冲压模里，间隙是毛刺之母。理论说，间隙取料厚的5%～10%最理想，但实际呢？你用的板料厚度公差就飘忽不定，同一卷料头尾差个0.03mm太正常了。间隙超过8%料厚，毛刺高度直接指数级蹿升——我们实测过，1mm厚304不锈钢，间隙从0.08mm扩大到0.12mm，毛刺平均高度从15μm暴涨到90μm。而模具本身的磨损更是个动态变量，冲了5000次，刃口钝圆半径从0.01mm变成0.04mm，相当于间隙偷偷放大。这时候你问设计师要公差？他两手一摊：“按图纸走的呀。”扯淡，动态的东西能用静态图纸锁死？
材料更是一言难尽。同牌号不锈钢，不同热处理批次，延伸率能差出10%，导致撕裂带的宽度忽大忽小，毛刺当然跟着抽风。有些供应商给的料，表面还带着微氧化皮，硬度局部增高，冲头一碰，直接崩出一团毛刺。
还有润滑，讲究起来能写本书。我们试过，同样间隙，只用挥发性冲压油，毛刺高度是用了高黏度极压润滑脂的3倍。但有多少厂舍得把润滑管控到这种程度？大多是一壶油用了半年，里面碎屑比油还多。
去毛刺的坑：烧钱又伤件

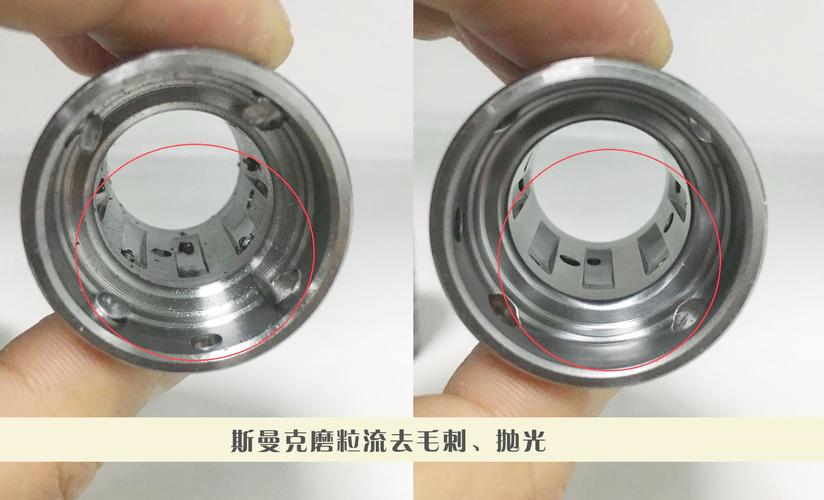

既然除不尽，那就想办法除。坦白说，市面上主流方法我都玩过，没一个省心。热能去毛刺，爆燃瞬间温度3000多度，对小毛刺确实利索，但关键是它不分敌我——零件尖角、薄壁处同样被烧蚀，尺寸变差，有些铝合金件表面还轻微熔融，后续阳极氧化就出麻点。一套进口热能设备，单次爆燃成本就几块钱，听起来不高，可架不住大批量啊，一年烧掉一套房首付的不在少数。机械刷更粗暴，刚玉尼龙刷，一套进口盘刷几十万，三个月就得换，而且你永远不知道刷子什么时候就“扫”到密封面上。我有一次亲眼看见，因为刷丝磨损后变短，机床补偿多进给0.02mm，直接把精密阀芯的配合面刮出一道浅沟，整批报废。
还有电化学，适合复杂内腔，但废液处理麻烦，速度慢得要死；磁力研磨，只能处理小件，稍微大一点的就磨不均匀。最讽刺的是，很多去毛刺工艺本身又会产生新的微观毛刺，就像用钝刀刮胡子，刮完了还要用镊子一根根拔。
更头疼的是检测。怎么知道毛刺真除干净了？靠目检抽查？靠手感？目前工业上根本没有100%在线高速检测的手段，视觉检测对小透明毛刺基本瞎。所以最后都是“良心活”——操作工心情好，多刷两秒；想早点下班，溜过去你也看不出来。
绕不开的硬伤：理论的黑洞
我说了这么多，可能有人觉得危言耸听。但干这行15年，最大的无力感在于——飞边毛刺至今没有一个精准的预测模型。材料分离时的断裂判据、毛刺根部的应变路径、二次剪切带演化……全是非线性瞬态过程，有限元仿真跑出来的结果跟实际经常差出50%以上。学术界搞的那些本构模型，边界条件太理想化，到了车间，温度、振动、刀具钝化一掺和，全乱套。产业界则走向另一个极端：纯靠试模，打样调间隙，一打就是几十万次，成本高不说，换一批料或者模具磨损一点，又得重新摸索。这两张皮永远贴不到一起。只要这层黑箱不打开，飞边毛刺就永远是制造中那个你不得不忍的“基础病”，你花再多钱去毛刺，都只是吃止痛药而已。
所以，下次看到图纸上那行“去除毛刺”的轻飘飘字样，请记得，这背后藏着整个精密制造最深的水。
