2026-08-07 18:42:51 分类：材料工艺
老实讲，这事儿我憋了很久了。
就在上个月，一家给航天供齿轮的厂子，一批高精度主轴，图纸标得明明白白：表面粗糙度Ra0.4μm，轴向跳动0.002。他们干得漂亮，摩擦副表面实测Ra0.38，光滑得能当镜子。结果呢？装机跑台架，三分钟烧瓦。拆开一看，划痕像被犁过一样。
你猜怎么着？测出来的数值，从来不说谎——但它只说了一半真话。那一套花了八十万的轮廓仪，画出的滤波曲线平滑得让人心花怒放，可它把尖端那些真正决定存油的微坑、深谷全给滤掉了。
说白了，就是被一个数字给骗了。
Ra值？那玩意儿骗了你二十年
Ra——轮廓算术平均偏差，计算方法就是把一条中线拉出来，算所有峰谷距离的平均绝对值。
这公式有个特性：它对极端值极其迟钝。哪怕你表面有几道深达5微米的划痕，只要整体平滑，Ra照样能压在0.8以内。但正是那几道看不见的沟，把润滑油挤得干干净净。
实测发现，同一台磨床，用刚修整过的砂轮和磨钝了的砂轮，做出来的轴表面Ra可以完全一样——0.32μm。可前者在扫描电镜下是均匀细密的鱼鳞纹，后者是乱七八糟的撕裂坑。装到发动机里，寿命差出十倍。就因为那一张工艺规范上只写了Ra≤0.4，别的不管。
反正我是见一回吐槽一回。

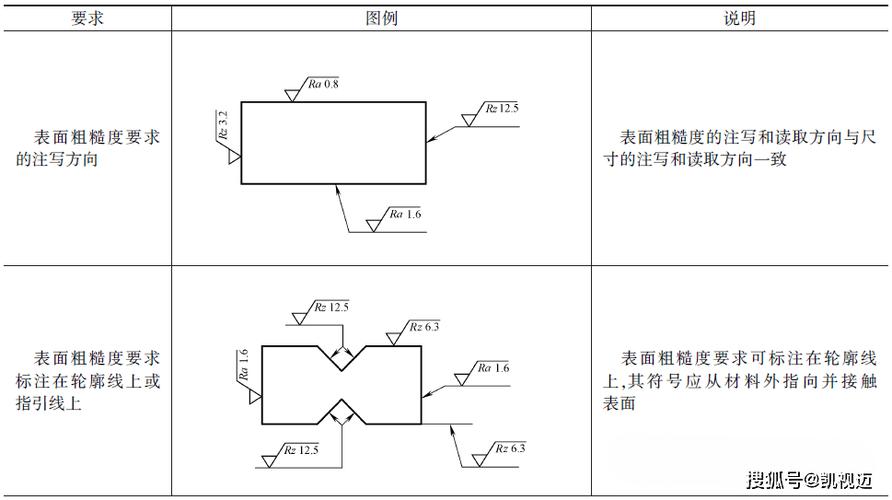

表面粗糙度Ra值计算原理示意图
车间里摸得着的真相：摸一下胜过测十次
有时候啊，老钳工的一根手指头，比几十万一台的仪器还准。
这不是玄学。手指滑过表面，那种微微发黏的阻滞感，就是微观峰谷在扣住你的指纹。太滑溜反而不是好事儿——说明微峰太尖，没有承载面积，油膜一压就破。
我们做过一次野路子对比：同一批铌基合金密封环，一半按常规工艺磨到Ra0.2，另一半故意多留了一道木工砂带抛光工序，粗糙度反而升到Ra0.35。结果呢？后者装到乳化液泵里，寿命从400小时直接蹦到2000小时。解剖发现，前者的镜面其实全是一簇簇脆性崩口，而后者的纹理形成了密密麻麻的微型储油池。
你说仪器测不出？当然测不出。标准触针半径2μm，它根本下不到那些池底！
金属表面微观形貌扫描电镜对比图
所以我现在看图纸只盯三个参数：Rk（核心粗糙度深度）、Rpk（缩减峰高）、Rvk（缩减谷深）。这三个家伙才真正交代了表面能扛多少油、能跑多快。Rvk如果低于0.6μm，高压滑动密封的部位等着出事吧，别问我怎么知道的。
Rsk、Rku和油膜，液压阀卡死的元凶
说到液压件，我又是一肚子火。
伺服阀阀芯，配合间隙2～5μm，设计要求表面不能磨得太光——故意要一点粗糙度形成微小泄漏通道，防止液压卡紧。但粗糙度得是负偏态的，也就是 Rsk<0，表面得是深谷少尖峰。一旦工艺跑偏，磨出正偏态表面（Rsk>0），那些密密麻麻的微凸峰在工作压力下直接嵌进阀套，摩擦力骤增，阀芯反应慢半拍，整台设备都跟着抽风。
去年修一台进口压机的比例阀，原厂阀芯表面在100倍下看，像一片连绵的丘陵，谷底圆润。我们测绘后自己加工了一根，粗糙度、圆度、硬度全对标，甚至Ra更优——结果装机后十分钟就卡死。后来上白光干涉仪一测，我们自己做的阀芯Rsk=+0.45，原厂的是-0.82。
根源？国产砂轮修整工艺压根没考虑磨粒自锐后的锋利度衰减，导致磨削纹理总是拉出正偏态。可笑的是，国内九成的粗糙度仪根本不具备 Rsk 测量模块，或者精度乱跳，做工艺的人连自己死在哪儿都不知道。
还有那个Rku，峰度。大于3的表面，电流密度集中，点蚀一触即发。可惜咱们车间有几个工程师听过这词儿？
就这一条，够呛死整个精密制造
我不打算做什么总结，现状就是一团浆糊。
标准层面，ISO 21920-2:2021出来三年了，国内几家主机厂还在抱着GB/T 1031-1995 Ra换值对照表做验收。更别提那些连截止波长都选不明白的小作坊，拿个手持粗糙度仪往零件上一按，读个数就敢发货。
学术圈呢？我翻过近五年上百篇表面工程领域的SCI，满纸多尺度表征、分形维数，实验数据漂漂亮亮。可一到实际工况——高温、边界润滑、微动磨损耦合起来，所有模型全抓瞎。根本算不准。
最要命的理论盲区：表面纹理的实时演变形貌与润滑膜厚度的耦合动态响应。现在全世界没人能建出一个工程可用的简化模型。
结果就是，高铁齿轮箱、航空柱塞泵这些命脉件，表面工艺本质上还在靠试错。Ra这个20世纪初就提出的老参数，竟然至今还是行业里的“核心依据”。讽刺不？
所以，别再死抠那个0.8，也别再拿着粗糙度样板去比对什么先进制造了。翻开图纸，去找那个被漏标的Rsk和Rvk吧。不然下一个烧瓦的，可能就是你手上这台泵。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：表面粗糙度：那个坑死无数工艺人的“0.8”神话
文章链接：https://www.yqhljx.com/list_11/365.html
